Открытие изображения

Загрузка растровых данных в программу. Инструменты навигации. Измерение расстояний, площадей и углов. Работа с гистограммой изображения. Сохранение и закрытие изображений

Программа организована таким образом, что все загружаемые данные приводятся к единой картографической проекции и пространственному разрешению.

В качестве примера возьмем типичный снимок съемочной системы Landsat.

1. Вызовите диалог Открыть через главное меню Файл à Открыть растр или кнопкой на панели инструментов. Данный диалог состоит из двух закладок – Установки проекта и Добавить растры (рис. 1.1).

2. В закладке Установки проекта поставьте флажки Определять автоматически у опций Задать проекцию и Размер пикселя, затем перейдите в закладку Добавить растры.



3. В закладке Добавить растры в группе

Выбрать файл при нажатии на кнопку



появляется диалог загрузки изображений Импортировать растр, выберите через него изображение.

Закройте диалог нажатием на кнопку Открыть (если вы выбрали растр и дважды кликнули по нему, то диалог закроется сам) (рис.1.1).

4. В группе Выбрать каналы закладки Добавить растры открывается список каналов изображения.

При загрузке многоканальных данных, например изображений Landsat, в закладке Добавить растры диалога Открыть в поле группы Выбрать каналы выведется иерархическое древо каналов по

спектральным областям съемки:

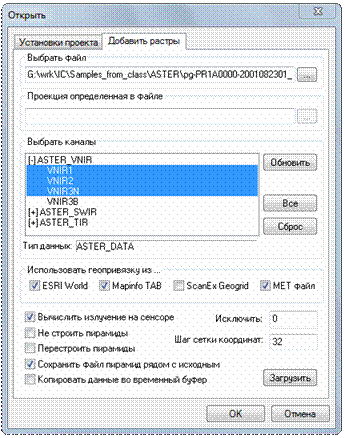

Рис.1.1. Загрузка изображения с помощью диалога

Открыть и закладки Добавить растры

Ø видимой и ближней инфракрасной зоны - группа каналов Landsat VNIR

Ø средней инфракрасной зоны - группа каналов Landsat SWIR

Ø дальней инфракрасной зоны - группа каналов Landsat TIR.

5. В программе реализована возможность проведения автоматической радиометрической коррекции некоторых данных прямо в процессе их загрузки в программу (пересчет Digital Number à Излучение на сенсоре).

Для продуктов Terra Aster уровня Level 1A как раз возможно произведение относительной радиометрической коррекции. Для этого в закладке Добавить растры активизируйте опцию Вычислить излучение на сенсоре (рис.1.1).

6. Курсором выделите первые три канала группы VNIR. Содержимое группы раскрывается нажатием на + рядом с названием группы. В случае, если требуется загрузить все каналы, нажмите на кнопку Все (группы при этом должны быть раскрыты).

7. Чтобы загрузить в программу указанные каналы, нажмите кнопку Загрузить. Затем подтвердите произведенную загрузку изображения кнопкой OK в выведенном окне-уведомлении.

8. Закройте диалог Открыть кнопкой OK.

Вывод на дисплей загруженного изображения осуществляется через рабочее окно программы, которое открывается в меню Окно командой Новое окно RGB.

Если рабочее окно программы открыто, но в нем не визуализируется изображение, тогда необходимо последовательно выполнить или проверить выполнение следующих пунктов:



· визуализируйте изображение целиком с помощью команды Инструменты

à Уместить в окне в главном меню или



кнопкой на панели инструментов.

· изображение необходимо настроить в диалоге Настройка отображения, вызываемого через главное меню программы Отображение à Настройка отображения. Диалог Настройка отображения состоит из трех закладок Настройка цвета, Настройка слоев и Статистики классов.

Перейдите в закладку Настройка цвета (обычно открыта по умолчанию). Здесь в группе Растры можно задать RGB-модель изображения.

Задайте каналы изображения в

раскрывающихся меню полей:

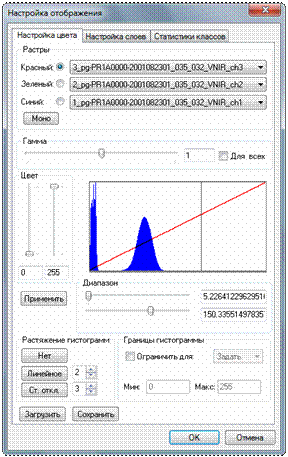

Рис.1.2.Настройка изображения в диалоге Настройка отображенияв закладке Настройка цвета

Красный, Зеленый, Синий

В результате будет создана RGB-модель изображения, т.н. синтез Красный – Зеленый - Синий (рис. 1.2).

9. Затем закройте диалог Настройка отображения кнопкой ОК.
