Работа с гистограммой изображения

18. За настройку параметров отображения в режиме RGB-модели и Grey отвечает диалог Настройка отображения. Откройте диалог Настройка отображения в меню Отображение à Настройка

отображения или кнопкой на панели инструментов. Диалог состоит из трех закладок

Настройка цвета, Настройка слоев и Статистики классов.



19. В закладке Настройка цвета, в группе Растры заданы отдельные каналы изображения в раскрывающихся полях (слотах RGB изображения): Красный, Зеленый, Синий. Так как у загруженного снимка третий канал находится в ближней инфракрасной зоне спектра, второй и первый каналы – в красной и зеленой соответственно, создана RGB-модель изображения в псевдоцвете.

20. Измените гистограмму изображения с помощью кнопок автонастройки Линейное и Ст.откл. в группе Растяжение гистограмм (рис.1.7.).

21. Настройте изображение вручную, не используя кнопки Линейное (линейное преобразование гистограммы) и Ст.откл. (нормализация гистограммы) (рис. 1.8). Для этого в группе Диапазон горизонтальными движками слева и справа ограничьте график гистограммы в каждом слоте изображения, переключаясь между ними. Отменить сделанные преобразования гистограммы изображения можно через кнопку Нет.

Ø Все изменения, происходящие с

гистограммой изображения, отображаются в активном рабочем окне изображения.

22. Для того чтобы улучшить цветопередачу изображения, воспользуйтесь гамма-коррекцией. В группе Гамма в закладке Настройка цвета

включите флаг у опции Для всех, чтобы

изменения распространялись на все три слота

RGB-модели изображения, в противном случае действие будет распространяться только на

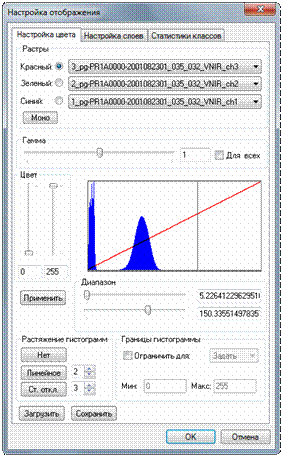

Рис.1.7. Настройка изображения в диалоге

Настройка отображения в закладке
