Сервис-

Вид-

Файл-

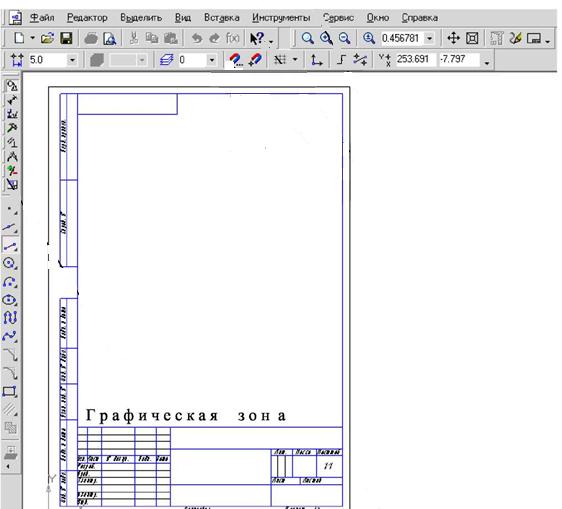

Интерфейс графического редактора КОМПАС

Правило проецирования прямого угла

Панель инструментов ГЕОМЕТРИЯ

Задача 1 Построить параллельные проекции геометрических образов, если известно что:

Задача 2 Достроить параллельные проекции:

· плоского четырехугольника АВСD, если известно что АС параллельна плоскости П	· правильного шестиугольника KLMNRF,если есть проекция одного из секторов (KLP)

Задача 3 Ознакомиться с системой КОМПАС 3D; изучить основные типы геометрических примитивов; освоить приемы выполнения простейших геометрических построений с двумерными примитивами; выполнить в графическом редакторе КОМПАС 3D V10 следующие построения:

ü Провести параллельные прямые (параллельно вертикальной на расстоянии 50, параллельно горизонтальной на расстоянии 70);

ü Построить окружность с осями D= 40 и D= 70 с центрами на пересечениях вспомогательных прямых.

ü Провести отрезки касательные к обеим окружностям;

ü Построить треугольник с центром в точке Х_о=92,Yо=165, вписанный в окружность D= 60, угол 90⁰ ;

ü Построить прямоугольник и выполнить скругления его сторон R=5мм;

ü Отрезок АВ (Х_А=100,Y_А=200; длина =75, угол = 60^о;)

ü Все построения выполнить на формате А4, оформление - без основной надписи;

ü Файл сохранить в своей папке на рабочем столе.

Задача 4. Построить на формате А4, по заданному варианту, плоский контур.

Вариант 1	Вариант 2
Вариант 3	Вариант 4

Задача 5. Построить на формате А4, по заданному варианту, плоский контур. Проставить размеры и заполнить основную надпись.
