Лекция 7

План:

7.1 Схемы включения термоэлектрических термометров.

7.2 Прямой метод измерения термо-эдс

7.1 При измерении температуры термоэлектрическим термометром его свободные концы должны иметь постоянную температуру, т.к. колебания температуры отражаются на показаниях вторичного прибора (паразитные термо-э.д.с.). В случае отклонения температуры свободных концов от градуировочного значения, равного 0 ^оС, к показаниям вторичного прибора вводится соответствующая поправка.

Поддержание постоянства температуры свободных концов термометра производится с помощью специальных термостатов, что значительно облегчает введение этой поправки, величина которой в этом случае остается постоянной.

В лабораторной практике температура свободных концов термометра поддерживается равной 0 ^оС путем помещения их в стеклянный сосуд с двойными стенками, из замкнутого пространства между которыми удален воздух (сосуд Дьюара). Сосуд наполняется мелко истолченным льдом с водой.

Автоматическое введение поправки на изменение температуры свободных концов термоэлектрических термометров может выполняться с помощью компенсационной коробки типа КТ-54.

При прокладке между термоэлектрическим термометром и вторичным прибором соединительной линии свободные концы термометра, находящиеся на зажимах в его головке, будут расположены около нагретых поверхностей, т.е. в зоне переменной температуры. Чтобы отнести эти концы в зону с постоянной и более низкой температурой, применяются термоэлектродные удлиняющие провода.

7.2Прямой способ измерения Термо ЭДС осуществляется с помощью милливольтметра.

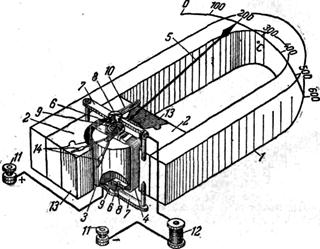

Магнитоэлектри­ческий милливольтметр, отградуированный в градусах температуры, принято называть пирометрическим мил­ливольтметром.

Милливольтметры могут быть показывающими, самопишущими и регулирующими. По назначению подразделяются – на переносные (k = 0,2; 0,5 и 1,0) – могут быть отградуированы в мB и °С; щитовые (стационарные) (k = 0,5; 1,0; 1,5; 2,0; 2,5) – градуируются либо только в mB либо в ° С.

Дополнительные погрешности могут возникнуть в процессе эксплуатации при:

- изменении сопротивления внешней цепи, так как термо­пара и провода могут находиться при иных температурах, чем при первоначальной установке;

- изменении сопротивления прибора вследствие изменения температуры окружающей среды;

- изменении температуры t _освободных концов термопары;

- внешних воздействиях.

Большая дополнительная погрешность может возникнуть из-за изменения температуры свободных концов термопары. В процессе измерения надо либо обеспечить постоянство температуры свобод­ных концов, либо постоянно вводить поправки на изменение t _о в по­казания прибора, либо обеспечить введение автоматической по­правки на изменение температуры t _о.

Для автоматического корректирования темпе­ратуры свободных концов применяют устройства, включаемые в измерительную цепь – коробки для автоматической компенсации температуры свободных концов.
