Преобразование теплоты в механическую энергию в теплосиловых установках основано на способности газоили парообразного тела совершать механическую работу при изменении его объёма. Газоили парообразное тело, способное совершать механическую работу при изменении его объёма, называется рабочим телом. При этом рабочее тело (газ или пар) должно совершить замкнутую последовательность термодинамических процессов (цикл). В результате такого цикла от одного или нескольких источников теплоты отбирается определённое количество теплоты Q 1и одному или нескольким источникам теплоты отдаётся количество теплоты Q 2, меньшее Q 1. При этом разность Q 1– Q 2превращается в механическую работу А теор.Отношение полученной работы к затраченной теплоте называется термическим к.п.д. этого цикла:

(1.1)

В простейшем случае цикл может быть осуществлён при одном источнике теплоты с температурой T 1, отдающем теплоту рабочему телу, и одном источнике теплоты с температурой T 2, воспринимающем теплоту от рабочего тела. При этом в температурном интервале T 1– T 2 наивысший к.п.д. η ксреди всех возможных циклов имеет цикл Карно, т. е. η к= =1– T 2/ T 1 ≥ η t. К.п.д., равный 1, т. е. полное превращение теплоты Q 1в работу, возможен либо при T 1 = ∞, либо при Т 2=0. Оба эти условия нереализуемы. В земных условиях температура T 2для теплоэнергетических установок должна в лучшем случае приниматься равной температуре Т о окружающей среды (воздуха или водоёмов). Получить источник теплоты с температурой T 2< Т о можно лишь с помощью холодильной машины, которая для своего действия требует затраты работы.

Процессы, протекающие в реальных установках, преобразующих теплоту в другие виды энергии, сопровождаются различными потерями, в результате чего получаемая действительная работа А действ.оказывается меньше теоретически возможной работы А теор.Отношение этих работ называется относительным эффективным к.п.д. установки η оэ, т.е.

(1.2)

Из формул (1.1) и (1.2) получаем

А действ.= Q l·η t ·ηоэ= Q 1ηэ,

где η э= η t· η оэ — эффективный к.п.д. установки.

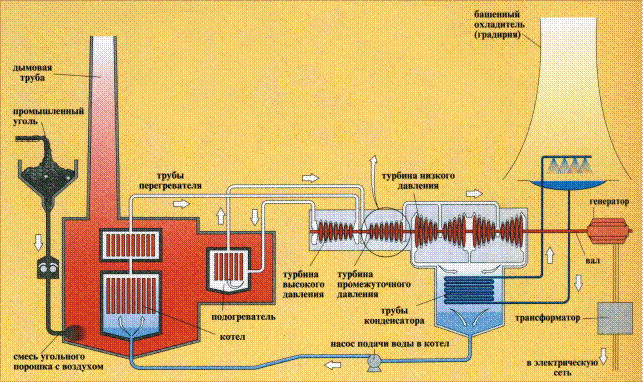

Рис. 1.1. Общая схема тепловой электростанции на угле

При прочих равных условиях эффективность преобразования теплоты в работу зависит от температуры, при которой эта теплота передаётся рабочему телу. Максимальная работа, которая может быть получена за счёт некоторого количества теплоты Q, отбираемого при температуре Т 1при заданной температуре среды Т о, называется работоспособностью, или эксергией Е этой теплоты, т. е.

(1.3)

Из формулы (1.3), в частности, видим, что при Т 1= Т оэксергия теплоты равна нулю.

В наиболее полном варианте установки, преобразующие теплоту в механическую работу (например паросиловые установки), включают: рабочее тело, осуществляющее замкнутую последовательность термодинамических процессов (цикл); системы подвода теплоты к рабочему телу от источника тепловой энергии; одну или несколько машин, воспринимающих работу рабочего тела или отдающих ему работу; системы отвода теплоты от рабочего тела в окружающую среду. По способу передачи теплоты к рабочему телу различают установки с внешним подводом (теплота подводится к рабочему телу от внешнего источника в теплообменнике) и установки с внутренним подводом (рабочее тело – продукты сгорания топлива).
