Типы тепловых электростанций

По виду генерируемой и отпускаемой энергии тепловые электростанции разделяют на два основных типа: конденсационные (КЭС), предназначенные только для производства электроэнергии, и теплофикационные, или теплоэлектроцентрали (ТЭЦ). Конденсационные электрические станции, работающие на органическом топливе, строят вблизи мест его добычи, а теплоэлектроцентрали размещают вблизи потребителей тепла – промышленных предприятий и жилых массивов. ТЭЦ также работают на органическом топливе, но в отличие от КЭС вырабатывают как электрическую, так и тепловую энергию в виде горячей воды и пара для производственных и теплофикационных целей. К основным видам топлива этих электростанций относятся: твердое – каменные угли, антрацит, полуантрацит, бурые угли, торф, сланцы; жидкое – мазут и газообразное – природный, коксовый, доменный и т.п. газ.

Запорожская ТЭС (3600 МВт) – одна из самых мощных ТЭС Украины (делит 1–2-е места с Углегорской ТЭС)

Таблица 1.2. Выработка электроэнергии в мире

Показатель	1990 г.	2000 г.	2010 г. (прогноз)
Доля общей выработки по электростанциям, % АЭС ТЭС на газе ТЭС на мазуте ТЭС на угле и прочих видах топлива ГЭС и ЭС на других, возобновляемых, видах топлива
Выработка электроэнергии по регионам, % Западная Европа Восточная Европа Азия и Австралия Америка Средний Восток и Африка
Установленная мощность электростанций в мире (всего), ГВт В том числе, % АЭС ТЭС на газе ТЭС на мазуте ТЭС на угле и прочих видах топлива ГЭС и ЭС на других, возобновляемых, видах топлива
Выработка электроэнергии (суммарная), млрд. кВт·ч

Атомные электростанции преимущественно конденсационного типа используют энергию ядерного топлива.

В зависимости от типа теплосиловой установки для привода электрогенератора электростанции подразделяются на паротурбинные (ПТУ), газотурбинные (ГТУ), парогазовые (ПГУ) и электростанции с двигателями внутреннего сгорания (ДЭС).

В зависимости от длительности работы ТЭС в течение года по покрытию графиков энергетических нагрузок, характеризующихся числом часов использования установленной мощности τ уст, электростанции принято классифицировать на: базовые (τ уст> 6000 ч/год); полупиковые (τ уст= 2000 – 5000 ч/год); пиковые (τ уст< 2000 ч/год).

Базовыми называют электростанции, несущие максимально возможную постоянную нагрузку в течение большей части года. В мировой энергетике в качестве базовых используют АЭС, высокоэкономические КЭС, а также ТЭЦ при работе по тепловому графику. Пиковые нагрузки покрывают ГЭС, ГАЭС, ГТУ, обладающие маневренностью и мобильностью, т.е. быстрым пуском и остановкой. Пиковые электростанции включаются в часы, когда требуется покрыть пиковую часть суточного графика электрической нагрузки. Полупиковые электростанции при уменьшении общей электрической нагрузки либо переводятся на пониженную мощность, либо выводятся в резерв.

По технологической структуре тепловые электростанции подразделяются на блочные и неблочные. При блочной схеме основное и вспомогательное оборудование паротурбинной установки не имеет технологических связей с оборудованием другой установки электростанции. Для электростанций на органическом топливе при этом к каждой турбине пар подводится от одного или двух соединенных с ней котлов. При неблочной схеме ТЭС пар от всех котлов поступает в общую магистраль и оттуда распределяется по отдельным турбинам.

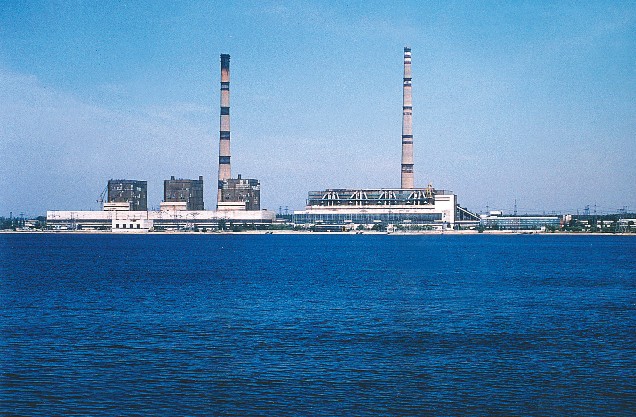

Углегорская ТЭС мощностью 3600 МВт

Южно-Украинская АЭС мощностью 3000 МВт

На конденсационных электростанциях, входящих в крупные энергосистемы, применяются только блочные системы с промежуточным перегревом пара. Неблочные схемы с поперечными связями по пару и воде применяются без промежуточного перегрева.
