Расчет процесса истечения с помощью h,s-диаграммы

Истечение без трения. Так как во­дяной пар не является идеальным газом, расчет его истечения лучше выполнять не по аналитическим формулам, а с по­мощью h, s -диаграммы.

Пусть пар с начальными параметра­ми вытекает в среду с давлением р ₂. Если потери энергии на трение при дви­жении водяного пара по каналу и тепло­отдача к стенкам сопла пренебрежимо малы, то процесс истечения протекает при постоянной энтропии и изображает­ся на h,s -диаграмме вертикальной пря­мой 1-2.

Скорость истечения рассчитывается по формуле:

,

где h 1 определяется на пересечении ли­ний p 1 и t 1, а h 2 находится на пересечении вертикали, проведенной из точки 1, с изо­барой р 2 (точка 2).

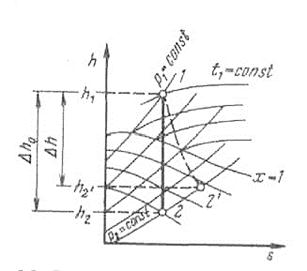

Рисунок 7.5 - Процессы равновесного и неравно­весного расширения пара в сопле

Если значения эн­тальпий подставлять в эту формулу в кДж/кг, то скорость истечения (м/с) примет вид

.

Действительный процесс истечения. В реальных условиях вследствие трения потока о стенки канала процесс истече­ния оказывается неравновесным, т. е. при течении газа выделяется тепло­та трения и поэтому энтропия рабочего тела возрастает.

На рисунке неравновесный процесс адиабатного расширения пара изображен условно штриховой линией 1-2’. При том же перепаде давлений срабаты­ваемая разность энтальпий получается меньше, чем , в результате чего уменьшается и скорость истече­ния . Физически это означает, что часть кинетической энергии потока из-за трения переходит в теплоту, а скоростной напор на выходе из сопла получает­ся меньше, чем при отсутствии трения. Потеря в сопловом аппарате кинетиче­ской энергии вследствие трения выража­ется разностью . От­ношение потерь в сопле к располагаемо­му теплопадению называется коэффици­ентом потери энергии в сопле :

Формула для подсчета действи­тельной скорости адиабатного неравно­весного истечения:

Коэффициент называется скоро­стным коэффициентом сопла. Современная техника позволяет создавать хорошо спрофилированные и обработанные сопла, у которых
