Проверка коэффициента трансформации

Коэффициент трансформации силовых трансформаторов определяют для проверки соответствия паспортным данным и правильности подсоединения ответвлений обмоток к переключателю. Проверка производится на всех ступенях переключения. Коэффициент трансформации должен отличаться не более, чем на 2% от значений, полученных на том же ответвлении на других фазах, или от данных завода-изготовителя. Для трансформаторов с РПН разница между коэффициентом трансформации не должна превышать значения ступени регулирования.

Из предусмотренных ГОСТ-3484-77 методов определения коэффициента трансформации в практике наладочных работ используется метод двух вольтметров. По этому методу к одной из обмоток трансформатора подводится напряжение и двумя вольтметрами одновременно измеряется подводимое напряжение и напряжение на другой обмотке трансформатора. Подводимое напряжение не должно превышать номинальное и в то же время должно составлять не менее 1% номинального напряжения. Для трехфазных трансформаторов измерения можно проводить при трехфазном и однофазном возбуждении.

Схемы измерения коэффициентов трансформации однофазных трансформаторов и трехфазных с различными схемами соединения обмоток приведены на рис. 2.4. Коэффициент трансформации находят для всех ответвлений обмоток и всех фаз. При испытаниях трехобмоточных трансформаторов достаточно определить коэффициент трансформации для двух пар обмоток.

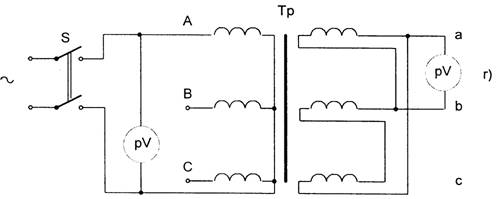

Рис. 6.4. Схема измерения коэффициента трансформации силового трансформатора.
