Испытание трансформаторного масла

Из трансформаторов, транспортируемых без масла, до начала монтажа следует произвести отбор пробы остатков масла (со дна). Электрическая прочность остатков масла в трансформаторах напряжением 110 - 220 кВ должна быть не ниже 35 кВ и в трансформаторах напряжением 330 - 500 кВ - не ниже 45 кВ. Масло из трансформаторов напряжением 110 кВ и выше, транспортируемых с маслом, до начала монтажа испытывается по показателям п.п. 1 - 6 и 12 табл. 2.14. Испытание масла из трансформаторов с массой масла более 1 т, прибывающих с маслом, при отсутствии заводского протокола испытания масла перед включением в работу производится по показателям п.п. 1 - 11 табл. 2.2, а масла из трансформаторов напряжением 110 кВ и выше, кроме того, по п. 12 табл. 2.14. Испытания масла, залитого в трансформатор, перед включением его под напряжение после монтажа производится по показателям п.п. 1 - 6 табл. 2.14. При испытании масла из трансформаторов напряжением 110 кВ и выше по показателям п.п. 1 - 6 табл. 2.14 следует производить и измерение тангенса угла диэлектрических потерь масла. Измерение тангенса угла диэлектрических потерь масла следует производить также у трансформаторов, имеющих повышенное значение тангенса угла диэлектрических потерь изоляции. Масло из трансформаторов I и II габаритов, прибывающих на монтаж заполненными маслом, при наличии удовлетворяющих нормам показателей заводского испытания, проведенного не более чем за 6 мес. до включения трансформаторов в работу, разрешается испытывать только по показателям 1 и 2 табл. 2.14. Определение пробивного напряжения трансформаторного масла при частоте 50 Гц производится в соответствии с требованиями ГОСТ 6581-75 с целью определения его качества. Наличие невидимой влаги, продуктов сгорания, окисления, разложения масла снижают его электрическую прочность. Испытание производится с помощью специально оборудованных аппаратов, например, АИМ-ЗО, АИИ-70 и стандартной измерительной ячейки (сосуда, см. рис. 2.23).

Таблица 2.14. Предельные допустимые значения показателей качества трансформаторного масла

Показатель качества масла	Свежее сухое масло перед заливкой в оборудование	Масло непосредственно после заливки в оборудование
по ГОСТ 982- 80* марки ТКп	по ГОСТ1 0121- 76*	по ТУ 38-1- 182-68	по ТУ 38-1- 239-69	по ГОСТ 982- 80* марки ТКп	по ГОСТ1 0121- 76*	по ТУ 38-1- 182-68	по ТУ 38-1- 239- 69
1. Электрическая прочность масла, кВ, определяемая в стандартном сосуде, для трансформаторов и изоляторов напряжением: до 15 кВ выше 15 до 35 кВ от 60 до 220 кВ от 330 до 500 кВ	30 35 45 55	30 35 45 -	30 35 45 55	- - - 55	25 30 40 50	25 30 40 50	25 30 40 50	- - - 50
2. Содержание механических примесей	Отсутствие (визуально)
3. Содержание взвешенного угля в трансформаторах и выключателях	Отсутствие
4. Кислотное число, мг КОН на 1 г масла, не более	0,02	0,02	0,03	0,01	0,02	0,02	0,03	0,01
5. Реакция водной вытяжки	Нейтральная
6. Температура вспышки, °С, не ниже
7. Кинематическая вязкость, 1·10-6 м2 /с, не более при 20°С при 50°С	- 9,0	28 9,0	30 9,0	- 9,0	- -	- -	- -	- -
8. Температура застывания, °С, не выше1	-45	-45	-45	-53	-	-	-	-
9. Натровая проба, баллы, не более					-	-	-	-
10. Прозрачность при +50 С	Прозрачно
11. Общая стабильность против окисления (по ГОСТ 981-75*): - количество осадков после окисления, %, не более - кислотное число окисленного масла, мг КОН на 1 г масла, не более	0,01   0,1	Отсут- ствие 0,1	0,03   0,3	Отсут- ствие 0,03	-   -	-   -	-   -	-   -
12. Тангенс угла диэлектрических потерь, %, не более: при 20 С при 70 С при 90 С	0,2 1,5 -	0,2 2,0 -	0,05 0,7 1,5	- 0,3 0,5	0,4 2,0 -	0,4 2,5 -	0,1 1,0 2,0	- 0,5 0,7

Тангенс угла диэлектрических потерь трансформаторного масла при частоте 50 Гц характеризует его качество и зависит: для свежих масел - от степени очистки его на заводе, а в эксплуатации - от степени загрязнения и старения масла. Измерение тангенса угла диэлектрических потерь tgδ производится в соответствии с ГОСТ 6581-75. При измерении tgδ масла используют высоковольтные мосты переменного тока, (Р-525, Р-5026, р-595) и измерительную ячейку трехзажимного типа, изготовленную в соответствии с ГОСТ 6581-75 (см. рис. 2.24). Электроды измерительной ячейки изготавливаются из стали 12Х18Н9Т по ГОСТ 5632-72. Рабочие поверхности электродов полируются - шероховатость по классу 9 ГОСТ 2789-73. Изолирующие прокладки изготавливают из твердых материалов с высоким электрическим сопротивлением, таких как плавленый кварц, фторопласт-4 и др. Сборка измерительной ячейки должны быть выполнена таким образом, чтобы взаимное расположение электродов не нарушалось — собственная емкость ячейки должна воспроизводиться с отклонением не более 15%.

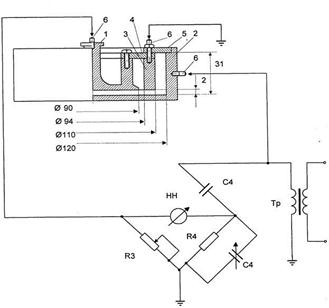

Рис. 2.24. Схема плоской измерительной ячейки трехзажимного типа, применяемой при измерении тангенса угла диэлектрических потерь жидких диэлектриков (ГОСТ 6581-75)

1- измерительный электрод; 2- высоковольтный электрод; 3- охранный электрод; 4, 5-держатели (прокладки) из изоляционного твердого материала; 6- зажимы для соединения с измерительной схемой; Н И - нулевой индикатор; Тр- высоковольтный трансформатор; R3 С4 R4- элементы высоковольтного моста для измерения тангенса потерь

Источник напряжения должен обеспечивать получение практически синусоидальной формы кривой напряжения (коэффициент амплитуды в пределах 1,34 – 1,48); колебания напряжения не более 1% изменения частоты не более 0,5%.
