ЛЕКЦИЯ 8

ТЕМА: Общие сведения о главных схемах электроустановок.

Главная схема электрических соединений станции – это со-вокупность основного оборудования (генераторов, трансформаторов, линий), сборных шин, коммутационной аппаратуры со всеми выполненными соединениями. Выбор главной схемы является определяющим при проектировании электрической части станции, так как он определяет полный состав элементов и связей между ними. На чертеже главные схемы изображаются в однолинейном исполнении при отключённом положении всех элементов установки. В некоторых случаях допускается изображать отдельные элементы в рабочем положении. Все элементы схемы и связи между ними изображаются в соответствии со стандартами единой системы конструкторской документации (ЕСКД).

При проектировании и эксплуатации электростанции используют различные виды схем.

При проектировании электроустановки до разработки главной схемы составляется структурная схема выдачи электроэнергии, на которой показываются основные функциональные части электроустановки (распределительные устройства, трансформаторы, генераторы и связи между ними).

Рисунок 8.1. Структурная схема ЭС

Пример структурной схемы для ЭС представлен на рисунке 8.1.

Структурные схемы служат для дальнейшей разработки более подробных принципиальных схем, а также для общего ознакомления с работой электроустановки. На чертежах структурных схем функциональные части изображаются в виде прямоугольников или условных графических изображений. Никакая аппаратура на схеме не показывается.

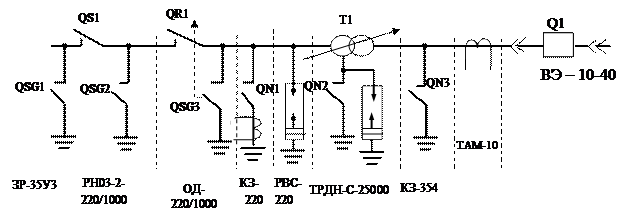

На этапе эксплуатации используют – упрощённую принципиальную схему (рисунок 8.2).

Рисунок 8.2. Упрощенная принципиальная схема

участка главной схемы ЭС.

На этой схеме показывается главная схема без некоторых аппаратов – трансформаторов тока, напряжения, разрядников. Согласно ГОСТ 2.710-81 буквенно-цифровое обозначение в электрических схемах состоит из трёх частей:

· указывает вид элемента;

· указывает его функцию;

· указывает порядковый номер;

На полных принципиальных схемах показывают все аппараты первичной цепи, заземляющие ножи разъединителей и отделителей, указывают типы применяемых аппаратов. Типы применяемых аппаратов и их технические характеристики могут выноситься в спецификационную таблицу. Покажем полную принципиальную схему для нашего примера. (Рисунок 8.3)

Рисунок. 8.3. Полная принципиальная электрическая схема

участка главной схемы ЭС.

Для оперативной работы используют оперативные схемы (рисунок 8.4). На этой схеме условно показываются разъединители и заземляющие ножи. Действительное положение этих аппаратов (вкл., откл.) показывается на схеме дежурным персоналом каждой смены. Покажем, как будет выглядеть оперативная схема для нашей полной принципиальной схемы.

Рисунок. 8.4. Оперативная электрическая схема участка главной схемы ЭС
