Валы и оси. 4.1. Какую деталь называют валом, а какую – осью?
4.1. Какую деталь называют валом, а какую – осью?
Вал – вращающаяся деталь машины, передающая вращающий момент от одной детали к другой. На вал устанавливают вращающиеся детали и закрепляют их на нем. При работе вал испытывает изгиб и кручение, а в отдельных случаях – дополнительно растяжение или сжатие. Ось – деталь машины, предназначенная для поддержания установленных на ней деталей. В отличие от вала ось не передает вращающего момента и, следовательно, не испытывает кручения. 4.2. Типы валов и осей. По геометрической форме валы делятся на: ● Прямые 1 и 2. ● Гибкие 3. ● Коленчатые 4. По конструкции прямые валы и оси делятся на: ● Гладкие 1. ● Ступенчатые 2. Оси бывают вращающиеся и неподвижные.

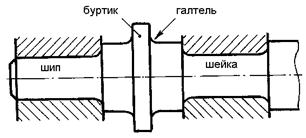

4.3. Конструктивные элементы валов и осей.
● Цапфа – опорная часть вала или оси. ● Шип – цапфа на конце вала или оси. ● Шейка – цапфа в середине вала или оси. ● Буртик – кольцевой выступ на валу или оси. ● Галтель – плавный скругленный переход от одной поверхности к другой. 4.4. Основные критерии работоспособности валов. ● Прочность. ● Жесткость. ● Виброустойчивость. 4.5. Три этапа расчета и конструирования вала. ● Проектный расчет. Определяют диаметр концевого участка вала из условия прочности на кручение. Полученное значение диаметра округляют до ближайшего стандартного размера согласно ГОСТ «Нормальные линейные размеры». ● Конструирование вала. Определяют его размеры, исходя из конструктивных соображений. ● Проверочный расчет. Проверяют прочность сконструированного вала: определяют нагрузки на вал, составляют расчетную схему вала, определяют опорные реакции вала и строят эпюры изгибающих и крутящих моментов, рассчитывают напряжения в опасном сечении и проверяют прочность.
