Протигази

Для захисту органів дихання людей у системі ЦЗ найбільш поширеними є протигази. Вони захищають органи дихання, обличчя й очі людини від радіоактивних речовин, небезпечних хімічних сполук і бактеріальних речовин, що знаходяться в повітрі.

Щоб індивідуальні засоби захисту органів дихання забезпечували надійний захист, вони мають відповідати таким вимогам: забезпечувати низький опір диханню для зменшення втоми; забезпечувати подачу чистого повітря без його забруднення через підсос; забезпечувати потік сухого повітря до окулярів щоб не запотівали; мати малий мертвий об'єм для запобігання вдихання вдруге повітря, що видихається; легко і швидко збиратись; не заважати працювати в місцях з обмеженим доступом повітря; бути легкими і міцними; підтримувати задовільний рівень комфортності, щоб стимулювати використання, знижувати втому і сприяти зосередженню уваги того, хто ними користується; мати низький рівень шуму дихального клапана, щоб не відволікати користувача; мати переговорну мембрану, яка швидко може замінятись на радіопереговорний пристрій.

За принципом дії протигази поділяються на фільтруючі та ізолюючі.

Фільтруючі протигази є основними і найбільш поширеними для захисту органів дихання.

Для дорослого населення призначені фільтруючі протигази – ЦП-5, ЦП-5М, ЦП-7, ЦП-7В; для дітей – ДП-6, ДП-6М, ПДФ-7ПДФ-Ш, ПДФ-Д, ПДФ-2ІП, ПДФ-2Д, КЗД-4, КЗД-6.

Протигази ЦП-5 (рис. 5.8), ЦП-5М, ЦП-7, ЦП-7В комплектуються малогабаритною фільтрувально-поглинальною коробкою і шолом-маскою. До комплекту протигаза ЦП-5М входить шолом-маска з мембранною коробкою, у коробці розміщений переговорний пристрій. В комплект протигазу входить також сумка і коробка з плівками, що не запотівають. Розмір шолом-маски підбирається за обміром голови (довжина замкнутої лінії, яка проходить через маківку голови, щоки і підборіддя).

Таблиця 5.6 – Розміри протигазів ЦП-5

Результат обміру голови, см	До 63	63,5 – 65,5	66 – 68	68,5 – 70,5	>71
Розмір шолом-маски

1 – протигазова коробка; 2 – коробка з незапотіваючими плівками;

3 – шолом-маска; 4 – сумка

Рисунок 5.8 – Фільтруючий протигаз ЦП-5

Протигаз ЦП-7 має фільтрувально-поглинальну коробку, за конструкцією аналогічну коробці ЦП-5, але з поліпшеними характеристиками. Лицева частина маски цивільного протигазу МЦП об'ємного типу з наголовником у вигляді гумової пластини. На протигазовій коробці є гідрофобний трикотажний чохол, який захищає від зараження, снігу, пилу і вологи (рис. 5.9).

1 – лицева частина; 2 – фільтрувально-поглинальна коробка;

3 – трикотажний чохол; 4 – вузол клапана вдихання;

5 – переговорний пристрій (мембрана); 6 –вузол клапана видихання

Рисунок 5.9 – Протигаз ЦП-7

До комплекту протигаза ЦП-7В входить лицева частина МЦВ-В, аналогічна лицевій частині МЦП, але додатково під переговорним пристроєм є пристосування для прийому води – це гумова трубка з мундштуком і ніпелем, за допомогою спеціальної кришки можна приєднувати до фляги.

Протигаз ПДФ-Ш призначений для дітей шкільного віку (від 7 до 17 років), а протигаз ПДФ-Д – для дітей віком від 1,5 до 7 років. Ці протигази комплектуються фільтрувально-поглинальними коробками ЦП-5 і лицевими частинами МД-3 або ШМ-62у.

Камера захисна дитяча КЗД призначена для захисту дітей віком до 1,5 років від РР, ОР і БЗ.

Фільтруючі протигази не захищають від окису вуглецю (чадного газу), тому для захисту від нього застосовують гопкалітовий патрон, який приєднується до протигазової коробки. Необхідно пам'ятати, що при користуванні фільтруючим протигазом в умовах радіоактивного забруднення радіоактивні речовини затримуються фільтрувальними елементами і після цього стають осередком опромінення, тому користування такою фільтрувально-поглинальною коробкою має бути короткочасним.

Ізолюючі протигази є спеціальними засобами захисту органів дихання, очей, обличчя від усіх небезпечних речовин, що містяться в повітрі. Застосовують їх, якщо фільтруючі протигази не забезпечують захист, а також коли у повітрі недостатньо кисню. В ізолюючих протигазах ІП-4, ІП-46, ІП-46М, ІП- 5 необхідне для дихання повітря збагачується киснем у регенеративному патроні, де знаходяться перекис і надперекис натрію.

В ізолюючих приладах КІП-5, КІП-7, КІП-8 необхідне для дихання повітря збагачується киснем, який зберігається в стисненому стані в балоні.

Ізолюючий дихальний апарат ІП-4 призначається для захисту органів дихання, шкіри обличчя і очей від любої шкідливої домішки в повітрі незалежно від її концентрації при виникненні робіт в умовах недостатку або відсутності кисню.

Ізолюючий дихальний апарат ІП-4 складається з лицевої частини з з’єднувальною трубкою, регенеративного патрону, дихального мішку, каркасу. В комплект також входять плівки, що не запотівають, утеплювальні манжети і сумка.

Лицева частина ІП-4 призначена для ізоляції органів дихання від навколишнього середовища, направлення газової суміші, що видихається в регенеративний патрон, підведення очищеної від вуглекислого газу і водяного пару і збагаченої киснем газової суміші до органів дихання, а також для захисту очей і обличчя від будь-якої шкідливої суміші в повітрі.

Регенеративний патрон призначається для виробництва кисню, необхідного для дихання, а також для поглинання вуглекислого газу і вологи, які знаходяться в газовій суміші, що видихається. Дихальний мішок є резервуаром для газової суміші, що видихається і кисню, який виділяється регенеративним патроном. Клапан надмірного тиску призначається для випуску зайвого газу з системи дихання при роботі. Каркас призначається для розміщення в ньому дихального мішка, попередження стиснення мішку при експлуатації апарату і закріплення регенеративного патрону.

Сумка слугує для зберігання і перенесення ізолюючого дихального апарату, а також для захисту його вузлів від обливання СДОР і механічних пошкоджень. Сумка виготовлена із спеціальної прогумованої тканини, яка є стійкою до агресивних рідин.

В основі роботи подібних ізолюючих дихальних апаратів лежить принцип хімічної регенерації повітря, що видихається, в регенеративному патроні, за рахунок поглинання вуглекислого газу і пару води та виділення кисню, який супроводжується виділенням тепла, тому за часом використання регенеративний патрон нагрівається.

Час роботи в ізолюючому дихальному апараті визначається фізичним навантаженням і для ІП-4 складає при відносному покою і легкому фізичному навантаженні біля 180 хв., при середньому фізичному навантаженні – 60 хв., а при важкому фізичному навантаженні – 30 хв., робочий інтервал температур складає від мінус 40 до плюс 40°С.

Попередня перевірка герметичності лицевої частини ІДА виконується на вдиху при одночасному притискуванні ніпеля з’єднувальної трубки до долоні. Якщо при вдиханні повітря не проходить, то лицева частина герметична.

Працювати в ІДА до повного відпрацювання регенеративного патрону не рекомендується. Заміна відпрацьованого регенеративного патрону в зараженому або не придатному для дихання повітрі припустима лише в окремих випадках.

Протигази ІП-4 і ІП-46 використовуються на суші, ІП-46М – для проведення легких робіт під водою.

Підбір лицевої частини за розміром проводиться за обміром голови (довжина замкнутої лінії, яка проходить через маківку голови, щоки і підборіддя).

Таблиця 5.6 – Розміри протигазів ІП

Розмір шолому	Величина виміру голови, см
ІП-4, ІП-46	ІП-46М
	До 64	До 63
	64,5-68,5	63,5-66,5
	69 і більше	67-68,5
	–	69 і більше

Киснево-ізолюючий прилад КІП-8 призначається для захисту органів дихання при газорятувальних роботах від шкідливої дії непридатної для дихання атмосфери, яка має отруйні речовини високої концентрації і збіднена киснем. Час захисної дії киснево-ізолюючого приладу складає 2 години. Місткість балону 1л; запас кисню в балоні 200 л; маса приладу складає 10 кг.

Таблиця 5.7 – Основні характеристики ізолюючих протигазів і

приладів

Характеристика	Ізолюючий протигаз	КІП-8
ІП-4	ІП-46	ІП-46М
Маса, кг	3,4	4,6	5,5
Лицева частина	ШИП-2б (к)	ШВСМ	ШВСМ	МИП-1
Регенеративний патрон	РП-4	РП-46	РП-46М	–
Час захисної дії при навантаженні (хв.):	Важкому				–
Середньому				–
Легкому
В воді (15-20˚ С)	–	–		–
В воді (15-20˚ С)	–	–		–

Всі вузли КІП-8, за виключенням клапанної коробки з маскою МИП-1 або шолом-маскою, з’єднувальних трубок і манометру, розташовані в металевому корпусі: кисневий балон з запірним вентилем, блок легеневого автомату з редуктором і байпасом; дихальний мішок з захисним клапаном, звуковий сигнал; регенеративний патрон, поясний і плечовий ремні.

Після кожного використання КІП-8 чистять, провіряють і перезаряджають. Зберігають в зібраному виді в приміщенні при температурі повітря від 3 до 20˚ С та відносній волозі 65…60%.

Проведені в останні роки дослідження дали можливість розширити застосування цивільних протигазів для дорослих і дітей з метою захисту від СДЯР.

До протигазів ЦП-5, ЦП-5М, ЦП-7 і дитячих ПДФ-(А), ПДФ-Ш(А), ПД-2Д, ПДФ-2Ш, ПДФ-7 розроблені комплекти додаткових патронів ДПГ-1 і ДПГ-3 (рис. 5.10). Крім цього, протигази ЦП-7, ПДФ-ЗД і ПДФ-2Ш комплектуються фільтрувально-поглинальною коробкою ЦП-7К, що дає можливість застосовувати для захисту від радіонуклідів йоду та його органічних сполук.

У комплекті з протигазом патрон ДПГ-3 захищає від аміаку, хлору, диметиламіну, нітробензолу, сірководню, сірковуглецю, синильної кислоти, тетраетилсвинцю, фенолу, фосгену, фурфуролу, хлористого водню, хлористого ціану і етилмеркаптану, а ДПГ-1, крім того, від двоокису азоту, метилу хлористого, окису вуглецю і окису етилену. Зовнішнє повітря очищається у фільтрувально-поглинальній коробці від аерозолів і парів СДОР, надходить у патрон, де очищається від шкідливих домішок і через з'єднувальну трубку потрапляє в півмаску.

Усередині патрона ДПГ-1 є два шари поглиначів – спеціальний поглинач і гопкаліт (рис. 5.10), а в ДПГ-3 – тільки один шар поглинача.

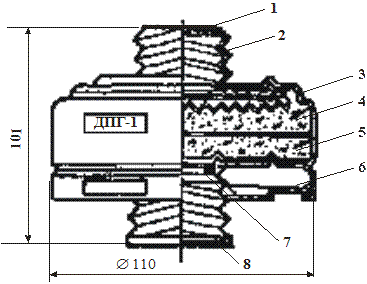

1 – прокладка гумова; 2 – ковпачок; 3 – корпус;4 – гопкаліт; 5 поглинач;

6 – дно; 7 – кільце прокладочне; 8 – заглушка

Рисунок 5.10 – Додатковий патрон ДПГ – 1

Патрони мають гарантійний строк зберігання – 10 років в упаковці підприємства. Час захисної дії від СДОР (обсягом легеневої вентиляції 30л/хв) для цивільних протигазів ЦП-5, ЦП-5М ЦП-7 у комплекті з додатковими патронами ДПГ-1 і ДПГ-3 наведено в таблиці 5.8.

Для дитячих протигазів час захисної дії від СДЯР (обсягом легеневої вентиляції 15 л/хв) як мінімум у два рази більший вказаного у таблиці. Всі дані наведені для відносної вологості повітря 75 % і температури навколишнього середовища від – 30°С до + 40°С, для окису вуглецю, окису етилену і метилу хлористого – від – 10°С до + 40С.

Від хлору і сірководню у концентрації 5 мг/л цивільні протигази захищають і без додаткових патронів протягом 40 хвилин, а дитячі –80 хвилин.

Таблиця 5.8 – Час захисної дії від СДОР для цивільних протигазів

СДОР	Концентрація СДОР, мг/л	ДПГ-1	ДПГ-3	СДОР	Концентрація СДОР, мг/л	ДПГ-1	ДПГ-3
Аміак	5,0			Етилмеркаптан	5,0
Диметиламін	5,0			Окис етилену	1,0		–
Хлор	5,0			Метил хлористий	0,5		–
Сірководень	10,0			Окис вуглецю (чадний газ)	3,0		–
Соляна кислота	5,0			Нітробензол	5,0
Тетраетил-свинець	2,0			Фенол	0,2
Двоокис азоту	1,0		–	Фурфурол	1,5

Для захисту від парів і аерозолів таких СДОР, як хлор, фосген, синильна кислота, хлорпікрин, етилмеркаптан можна застосувати цивільні протигази з часом захисної дії в 2,5…3 рази меншим, ніж вказано для промислових протигазів. Такі протигази комплектуються лицевими частинами від цивільних протигазів і протигазовими коробками, які спеціалізовані за призначенням. У протигазових коробках розміщені один або кілька поглиначів і аерозольний фільтр. Коробки різного призначення відрізняються кольором і літерними позначеннями

Таблиця 5.9 – Призначення коробок великих габаритних розмірів промислових фільтруючих протигазів

Марка коробки	Тип коробки і фарбування розпізнання	СДОР, від яких захищає коробка
1	2	3
А, А8	Без проти аерозольного фільтру ПАФ). Коричнева.	Пари органічних сполук (бензин, керосин, ацетон, бензол, толуол, ксилол, сірковуглець, спирти, ефіри, анілін, газо- і органічні сполуки бензолу і його гомологів, тетраетил свинцю), фосфор і хлорорганічні отрутохімікати.
А	З ПАФ. Коричнева з білою вертикальною смугою.	Те саме, а також пил, дим і туман.
В, В8	Без ПАФ. Жовта.	Кислі гази і пари (сірчаний газ, хлор, сірководень, синильна кислота, окисли азоту, хлористий водень, фосген), фосфор і хлорорганічні отрутохімікати.
В	З ПАФ. Жовта з білою вертикальною смугою.	Те саме, а також пил, дим і туман.
Г, Г8	Без ПАФ. Чорно-жовта.	Пари ртуті, ртутьорганічні отрутохімікати на основі етилмеркурхлоріду.
Г	З ПАФ. Чорно-жовта з білою вертикальною смугою.	Те саме, а також пил, дим і туман, суміш пару ртуті і хлору.
Е, Е8	Без ПАФ. Чорна.	Миш’яковий і фосфористий водень.
Е	З ПАФ. Чорна з білою вертикальною смугою.	Те саме, а також пил, дим і туман.
КД, КД8	Без ПАФ. Сіра.	Аміак, сірководень і їх сполуки.
КД	З ПАФ. Сіра з білою вертикальною смугою.	Те саме, а також пил, дим і туман.

Продовження таблиці 5.9

1	2	3
М	Без ПАФ. Червона.	Окисел вуглецю при наявності органічної пари (окрім практично не сорбуючих речовин, наприклад метану, бутану, етану, етилену, та інших), кислих газів, аміаку, миш’якового і фосфористого водню.
М	З ПАФ. Червона з білою вертикальною смугою.	Те саме, а також пил, дим і туман.
СО	Без ПАФ. Біла.	Окисел вуглецю.
БКФ	З ПАФ. Зелена з білою вертикальною смугою.	Кислі гази і пар, пар органічних речовин, миш’якового і фосфористого водню і від різних аерозолів (пил, дим і туман).

Примітки:

1 Коробки марок А, В, Г, Е, КД виготовляються трьох типів, марки М – двох типів, марки СО і БКФ – одного типу.

2 Коробки марки СО виготовляються без ПАФ, а БКФ з ПАФ; всі інші марки: без ПАФ з підвищеним часом захисної дії; без ПАФ з індексом “8”; з ПАФ.

3 При використанні протигазом коробки марки Г необхідно вести облік часу роботи кожної коробки. Після відпрацювання 100 і 80 годин відповідно для марок Г без ПАФ і з ПАФ вони вважаються відпрацьованими і замінюються на нові.

4 Коробки марок М і CO при збільшенні маси відповідно на 35 і 50 г порівняно із початковою масою (на корпусі вона вказана) вважаються відпрацьованими і мають бути замінені новими.

5 Горловини на дні і кришках коробок марок М і СО після використання протигазу необхідно закрити ковпачками з гумовими прокладками.
