Полюсное регулирование

Якорный способ

Пусть U_С меняется следующим образом: (уменьшаем напряжение), так как при изменении U_С коэффициент В не меняется, то при изменении напряжения U_С получаем следующие характеристики (рис. 18.2).

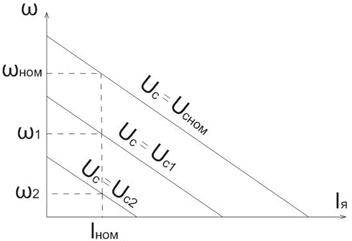

Рис. 18.2. График электромеханической характеристики
при якорном регулировании

Вывод. При изменении U_С ω_ном > ω₁ > ω₂, то есть при якорном регулировании скорость меняется вниз от номинальной (см. рис. 18.2).

Пусть Ф изменяется согласно неравенству Ф_НОМ > Ф₁ > Ф_2. из уравнения следует, что при уменьшении Ф, коэффициенты А и В увеличиваются, а I_П=const. Таким образом ω_НОМ< ω₁ < ω₂.

Рис. 18.3. График электромеханической характеристики
при полюсном регулировании

Вывод. При полюсном регулировании скорость двигателя изменяется вверх от номинальной, то есть может только возрастать (см. рис. 18.3).
