Пример решения задачи №3

Определить условия абсолютной устойчивости нелинейной системы, используя критерий абсолютной устойчивости В.М. Попова. j e

Рис. 14

К_л = 5; Т₁=0,5 с; Т₂ = 2,5 с; Т₃ = 5с; В = 1; а₁ = 0,5; а₂ = 1;

Для определения устойчивости необходимо построить видоизмененную частотную характеристику линейной части системы, т.к. уравнение, по которому судят об устойчивости, имеет следующий вид:

Re[П(jw)] = Re[(1+jwq)W_лч(jw) + 1/k₁] > 0,

а нелинейность должна удовлетворять условиям

; j(0) = 0 – проходит через начало координат и располагается в некотором угле, ограниченном осью абсцисс и линией (Гурвицев угол).

Для данной нелинейности k = tg(B/a₂) = tg (1/1) = 1.

Re[П(jw)] = Re[W_лч(jw)+q jwI_m[W_лч(jw)]] = X – qY,

где – X = Re[W_лч (jw)], Y = wI_m[W_лч (jw)].

Видоизмененная частотная характеристика

W^*(jw) = Re[W_лч (jw)] + jwI_m[W_лч (jw)]

Определим выражение для комплексного коэффициента передачи линейной части системы.

W_лч (jw) = = =
= – j= Re(w) – jI_m(w).

Тогда видоизмененная частотная характеристика

W^*(jw) =– j= Re^*(w) – j Im^*(w)

Подставляя числовые данные получим:

W^*(jw) = - j

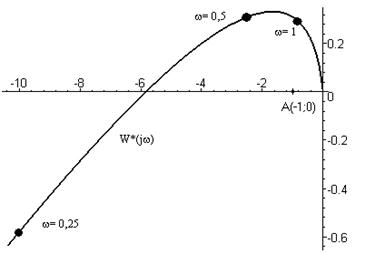

Расчетные данные занесем в таблицу №12 и строим график (рис. 15.)

Таблица №12

w		0,1	0,25	0,5		2,5
Re*	-35,000	-26,588	-10,370	-2,304	-0,351	-0,037	-0,008	-0,002
Im*	-5,000	-3,435	-0,636	0,320	0,206	0,043	0,011	0,003

Рис. 15

tg(α) = В / а₂ = 1/1 = 1 = К_1.

Точка А, характеризующая Гурвицев угол, в который должна вписываться нелинейность, соответствует координате А(-1/К₁, 0). Если через эту точку можно провести прямую так, чтобы видоизмененная частотная характеристика вся лежала справа от нее, то система абсолютно устойчива. В нашем случае это сделать невозможно.

Т.к. W^*(jw) пересекает отрицательный отрезок вещественной оси при значении Re(w)=–5.8, то можно вычислить критическое значение коэффициента К = tg a, ограничивающее Гурвицев угол:

, .

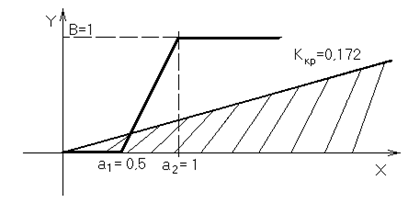

Если нелинейность впишется в угол, образованный осью ОХ и линией 0,172х=y, то САУ будет устойчива.

В нашем случае нелинейность не вписывается в этот угол, значит, при заданной нелинейности и заданных параметрах линейной части она абсолютно неустойчива.

В нашем случае нелинейность не вписывается в этот угол, значит, при заданной нелинейности и заданных параметрах линейной части она абсолютно неустойчива.
