ЛАБОРАТОРНА РОБОТА №10

Тема: Вивчення цифрової фотограмметричної станції “Дельта”

Мета роботи: вивчення апаратного та програмного забезпе-чення цифрової фотограмметричної станції “Дельта”

1 Основні теоретичні положення

Цифрова фотограмметрична станція (ЦФС) “Дельта” (рис.1.1) дозволяє створювати/оновлювати цифрові карти по растрових знімках, створювати мозаїчні ортофотоплани.

Фотограмметрическая станція базується на стандартному Intel-сумісному компъютере, що працює під операційною системою Windows 98/NT/2000. Програмне забезпечення підтримує відеорежими від 1024x768xHiColor до 1600x1200xTrueColor і вище.

Забезпечує нерухому марку при рухливих знімках, не вимагаючи для цього спеціальної апаратної підтримки.

Переміщення по знімку здійснюється за допомогою класичної комбінації ручних штурвалів і ножного диска і/чи мишею.

Для стереоспостереження використовуються стерео-окуляри або стереоскоп.

Програмне забезпечення станції "Дельта" - це пакет програм, призначений для реалізації проектів робіт зі створення й обробки цифрових карт. Вихідним матеріалом для створення цифрових карт служать растрові образи, отримані скануванням аерознімків, космічних знімків, планів і карт на паперових носіях, а також результати наземних знімань.

Пакет програм містить у собі програми MODELS.EXE, TRIANPR.EXE, TRIADA.EXE і GED.EXE. Коли запускається

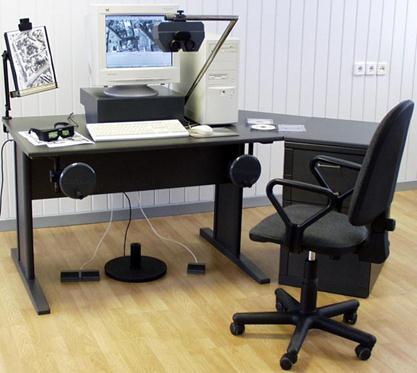

Рисунок 1.1 - ЦФС “Дельта”

програма MODELS.EXE, з'являється основна панель інструментів. Натисніть на відповідну кнопку на панелі інструментів, щоб ввійти в один з основних розділів пакета:

– формування файлу опису фотокамер (кнопка Cameras) для одержання знімків, оброблюваних у проекті;

– формування файлу опорних точок для проекту (кнопка Ground);

– формування файлу загального опису блоку знімків (кнопка Blocks);

– збір даних для згущення мережі (кнопка Triangulation);

– внутрішнє орієнтування знімків (кнопка Models - далі в меню пункт Inner orientation);

– взаємне орієнтування стереопари (кнопка Models - далі в появившемся меню пункт Relative orientation);

– зовнішнє орієнтування растрового образа (кнопка Models - далі в меню пункт Absolute orientation);

– програма створення й обробки цифрових карт (програма GED.EXE).

Для формування і відновлення цифрової карти необхідно за допомогою растрових образів і додаткових даних створити цифрову модель місцевості.

Для створення цифрової моделі необхідно виконати наступні етапи:

– визначити дані знімальної камери (для растрового образа чи карти плану цей етап пропускається);

– визначити опорні точки для орієнтування растрового образа. Особлива увага звернути на порядок координат X і Y. Для орієнтування використовуються точки в системі Гауса-Крюгера (вісь X на північ);

– виконати внутрішнє орієнтування растрового образа (образів);

– для стереопари виконати взаємне орієнтування знімків;

– виконати зовнішнє орієнтування цифрової моделі.
