Плата 1. Разработка полосового фильтра

Необходимое программное обеспечение	- Multisim (National Instruments) - Ultiboard (National Instruments) - LabView (National Instruments)
Необходимое аппаратное обеспечение	- NI SCOPE (NI SCOPE 5142) - NI FGEN (NI AWG 5442) - NI DAQ (NI DAQ 6289)
Необходимые микроэлектронные компоненты	- LM324N (операционный усилитель компании FAIRCHILD semiconductor) в корпусе DIP14. - Резисторы: 1кОм - 2 шт. 10кОм - 1 шт. - Конденсаторы: 4.7 нФ - 4 шт.

1. Разработка принципиальной электрической схемы в среде «Multisim»

Создайте новый документ и сохраните под названием «simple bandpass filter». В разделе “Place” выберите команду «Components» (Рис. 1) для того, чтобы выбрать микроэлектронные компоненты фильтра.

Рис. 1

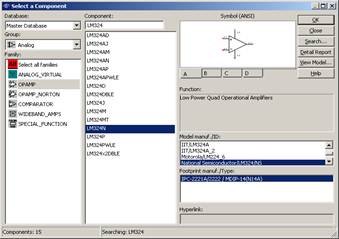

Выберите соответствующую микросхему (ОУ) и поместите на рабочем поле, как показано на Рис. 2. Обратите внимание, что данная микросхема содержит 4 операционных усилителя в одном корпусе, но мы используем только один из них (А).

Рис. 2

Затем необходимо подключить питание ОУ (DC voltage source) и выбрать остальные компоненты схемы (AC voltage source – в качестве источника входного сигнала, резисторы и конденсаторы). На соответствующие компоненты показаны на Рис. 3 и Рис. 4. В данном примере выбраны микроконденсаторы и микрорезисторы для поверхностного монтажа, широко применяемые в автоматизированных линиях производства печатных плат. При необходимости применения плат ручного монтажа тип компонентов необходимо выбрать в соответствии с техническими требованиями.

Рис. 3

Рис. 4

В окончательном варианте принципиальная схема простого полосового фильтра должна иметь следующий вид (Рис. 5):

Рис. 5
