Сигнал без постоянной составляющей

Предположим, к источнику прямоугольного напряжения u (t) амплитудой ±100 В, частотой 50 Гц и скважностью 2 (рис. 42, а)подключены параллельно два вольтметра (рис. 35, б): V1 -элек­тромеханический выпрямительный вольтметр и V2 -электрон­ный вольтметр с термоэлектрическим детектором (ТЭ вольтметр).

Найдем показания приборов, пренебрегая всеми составляющими погрешностей результатов. Первый (выпрямительный) вольтметр V1,реагирующий на среднее выпрямленное значение U _с.в. входно­го напряжения, отградуирован в действующих значениях для слу­чая синусоидального сигнала, т.е. его показания U_V1 связаны с его реакцией коэффициентом формы синусоиды (k _{ф sin} = 1,11):

U_V1 = U _с.в. k _{ф sin}.

Рис.35. Реакция и показания приборов: а - входной сигнал; б - схема включения приборов

В данном эксперименте вольтметр V1,отреагировав на U _с.в.= 100 В, покажет U_V1 = 100 · 1,11 = 111 В, что не будет соответ­ствовать реальному действующему значению измеряемого напря­жения.

Второй вольтметр V2 (электронный термоэлектрический) реа­гирует на истинное СКЗ напряжения и отградуирован, естественно, тоже в СКЗ. Поэтому его показание U_V2 -правильное действующее значение входного сигнала, которое в данном случае равно 100 В.

Отметим, что разница между показаниями двух исправных при­боров, подключенных к одному источнику напряжения, довольно велика и составляет более 10 %. Причина - резкая несинусоидальность входного напряжения u (t).

Рассмотрим еще один пример. Два вольтметра: V1 -электрон­ный вольтметр с амплитудным детектором (АД) и V2 - электромеханический вольтметр электромагнитной системы параллельно подключены к источнику несинусоидального напряжения u (t)| (рис. 36, а). Амплитуда измеряемого напряжения U _max= ±100 В, частота - 50 Гц, коэффициент амплитуды k _а = 2.

Пренебрегая всеми погрешностями, найдем показания приборов (рис. 36, б). Первый вольтметр V1 реагирует на амплитудное значение U _maxвходного напряжения, а градуируется в действующих значениях для случая синусоидального сигнала, т.е.его показания U_V1 связаны с его реакцией коэффициентом амплитуды k _асинусоиды (k _{а sin} = 1,41):

U_V1 = U _max / k _{а sin}.

В этом эксперименте вольтметр V1,отреагировав на амплитуду U _max = 100 В, покажет U_V1 = 100:1,41≈ 71 В, что не равно реально­му действующему значению измеряемого напряжения. Реальное действующее (среднее квадратическое) значение U _с.к.у данного сигнала:

U _с.к = U _max / k _а = 100: 2 = 50 В.

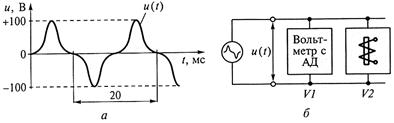

Рис. 36. Реакция и показания приборов: а - входной сигнал; б -схема включения приборов

Второй вольтметр V2 (электромагнитной системы) реагирует именно на действующее значение измеряемого напряжения и от­градуирован тоже в СКЗ. Поэтому он покажет правильное действу­ющее значение входного сигнала, которое у данного сигнала рав­но U_V2 = U _с.к = 50 В.

И в этом случае столь большая разница (почти в полтора раза!) в показаниях двух приборов, на входе которых один и тот же сиг­нал - следствие значительной несинусоидальности исследуемого сигнала и различий в их принципах действия.
