Режим измерения частоты

ЦИФРОВЫЕ ЧАСТОТОМЕРЫ

Начинать изучение цифровых измерительных приборов удобно и логично с рассмотрения устройства и принципа действия само­го простого и понятного по структуре и набору основных проце­дур преобразования представителя ЦИП - цифрового частотоме­ра (ЦЧ). Многие формы преобразования, выполняемые в ЦЧ, ле­жат в основе большинства других ЦИП.

Цифровые частотомеры - довольно распространенные изме­рительные приборы, используемые в самых различных отраслях науки, техники, промышленности для оценки частотно-временных параметров электрических сигналов. Они работают в очень широ­ком диапазоне значений измеряемых частот периодических сигналов (или их периода). Современные ЦЧ обеспечивают самые высокие метрологические характеристики (точность и разрешающую способность) среди всех прочих ЦИП, отличаются достаточно вы­соким быстродействием, широкими функциональными возможностями, простотой эксплуатации, высокой надежностью.

Помимо измерения частотно-временных параметров периодических сигналов, современные ЦЧ применяются и для измерения различных физических величин. Для этого необходимо под­ключать к ЦЧ вспомогательные первичные измерительные пре­образователи (датчики), имеющие выходные сигналы, частота или период (длительность) которых пропорциональны измеряемой величине. Например, ЦЧ можно использовать для измерения ско­рости вращения вала двигателя, или расхода жидкости в трубо­проводе, или скорости потока воздуха. Цифровые частотомеры находят также применение в качестве генераторов стабильных частот и таймеров постоянных или программируемых интервалов времени. Кроме того, с помощью ЦЧ легко можно организовать подсчет числа импульсов (числа событий).

Практически все ЦЧ обеспечивают два основных режима рабо­ты: измерения частоты и измерения периода (длительности ин­тервала времени). Рассмотрим структуры, принципы действия и погрешности ЦЧ в этих режимах.

Упрощенная структура ЦЧ, реализующая режим измерения частоты, показана на рис. 66, а, а временные диаграммы работы в этом режиме приведены на рис. 68, б.

Исследуемый периодический сигнал 1 (соответственно диаг­рамма 1) подается на вход усилителя-ограничителя УО, где пре­образуется в последовательность прямоугольных импульсов 2 (диаграмма 2) фиксированной амплитуды, частота которых равна частоте f_x входного сигнала. Далее этот сигнал поступает на вход электронного ключа, которым управляет таймер, периодически замыкающий его на постоянный стабильный интервал времени 3 (диаграмма 3), например Т ₀ = 1 нс. Сформированная таким образом серия импульсов 4 (диаграмма 4) поступает на вход счетчика Сч, содержимое которого 5 в начале интервала Т ₀ равна нулю, а в конце интервала счета равно числу поступивших импульсов N_x. Это число прямо пропорционально измеряемой частоте f_x входного сигнала:

N_x = Ent [ Т ₀ / Т_x ] = Ent [ Т ₀ f_x ],

где Ent […] – оператор определения целой части выражения […]; Т_x – период входного сигнала (Т_x = 1/ f_x); f_x – частота входного сигнала.

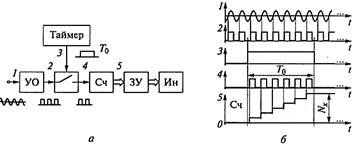

Рис. 68. Режим измерения частоты: а – упрощенная структура ЦЧ; б – временные диаграммы работы

Содержимое счетчика 5 запоминается в буферном запоминающем устройстве ЗУ и хранится там до окончания следующего цикла измерения и переписи нового результата. Одновременно результат поступает на цифровое отсчетное устройство (индикатор Ин). Если, например, в течение интервала Т ₀ = 1 с на вход счетчика поступило 254 импульса, то, следовательно, частота входного сигнала f_x = 254 Гц. Прибор работает циклически, т.е. в начале каждого нового цикла счетчик «обнуляется». Таким образом, результат измерения периодически обновляется. Отметим, что форма периодического сигнала значения не имеет.

В реальных ЦЧ имеется несколько диапазонов измерения частоты, т.е. формируется несколько различных по длительности стабильных интервалов Т ₀ (например Т ₀₁ = 0,1 с; Т ₀₂ = 1,0 с; Т ₀₃ = 10 с). При работе с ЦЧ в режиме измерения частоты важным является правильный выбор диапазона, т.е. выбор интервала Т ₀, в течение которого происходит подсчет импульсов. Чем больше импульсов N_x поступит в счетчик (в пределах максимально возможного) на интервале Т ₀, тем больше будет значащих цифр результата измерения на индикаторе, тем лучше.

Общая погрешность D _F результата измерения частоты f_x складывается из двух составляющих: погрешности дискретности D _{F 1} погрешности D _{F 2}, вызванной неточностью (неидеальностью) задания интервала времени Т ₀.

Погрешность дискретности D _{F 1} неизбежно присутствует в любом аналого-цифровом преобразовании. Рассмотрим природу возникновения этой погрешности. Отношение Т ₀ / Т_x может быть любым, так как частота f_x входного сигнала может иметь бесконечное множество различных значений. Понятно, что в общем случае отношение Т ₀ / Т_x – дробное число. А поскольку число импульсов N_x, подсчитываемое счетчиком, может быть только целым, то в процессе такого автоматического округления естественно и неизбежно возникает погрешность (погрешность дискретности).

Оценим возможное значение этой погрешности. При одном и том же постоянном значении интервала Т ₀, в зависимости от расположения (случайного) во времени входного сигнала и интервала Т ₀, число импульсов, приходящихся на интервал Т ₀, может отличаться в ту или другую сторону на единицу. На рис. 69, а показаны две разные ситуации при совершенно одинаковых исходных условиях (одна и та же входная частота f_x, один и тот же интервал Т ₀): в первом случае (диаграмма 1) число импульсов, поступивших в счетчик, равно пяти, а во втором (диаграмма 2) случае число импульсов равно шести.

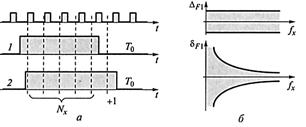

Рис. 69. Аддитивная погрешность в режиме измерения частоты:

а – возникновение; б – абсолютная и относительная погрешности

Погрешность D _{F 1} – случайная величина, поскольку входной сигнал и сигнал таймера в общем случае никак не связаны между собой. Максимально возможное значение этой погрешности неизменно и составляет одну единицу младшего разряда – один квант:

D _{F 1} = ± 1 импульс = ± 1 / Т ₀.

Таким образом, D _{F 1} – это аддитивная погрешность, т.е. не зависящая от значения измеряемой величины – частоты f_x (рис.70, б).

Погрешность D _{F 2} вызвана неточностью (неидеальностью) задания интервала Т ₀ (рис.70. а).

Если бы длительность интервала Т ₀ имела бы строго номинальное значение, то число импульсов, поступивших в счетчик, было бы равно N ₁ (рис. 70. а). Если же интервал Т ₀ будет, например, несколько больше номинального и составит Т ₀ + D Т ₀, то при той же измеряемой частоте f_x в счетчик поступит больше импульсов N ₂ > N ₁.

Неточность D Т ₀ задания этого интервала приводит к появлению мультипликативной, т.е. линейно зависящей от значения измеряемой частоты f_x, составляющей:

D _{F 2} = ± f_x · D Т ₀ / Т ₀.

Рис. 70. Мультипликативная погрешность в режиме измерения частоты:

а – возникновение; б – абсолютная и относительная погрешности

Суммарная абсолютная погрешность D _F результата измерения частоты f_x и суммарная относительная погрешность δ _F, %, равны, соответственно:

D _F = D _{F 1} + D _{F 2} = ± (1/ Т ₀ + f_x · D Т ₀ / Т ₀);

δ _F = δ _{F 1} + δ _{F 2} = ±(1/ Т ₀ f_x + D Т ₀ / Т ₀) · 100.

Графическая иллюстрация поведения составляющих и суммар­ных абсолютной и относительной погрешностей результата изме­рения частоты f_x приведена на рис. 71, а и б,соответственно.

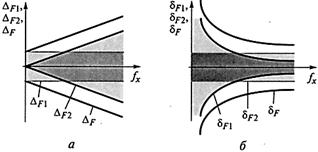

Рис. 71. Суммарные абсолютная (а) и относительная (б) погрешности

Видно, что чем меньше значение измеряемой частоты f_x в этом режиме, тем (при постоянном интервале Т ₀)хуже, так как тем больше относительная погрешность δ _F. Для уменьшения этой по­грешности необходимо увеличивать интервал Т ₀,но нецелесооб­разно его делать слишком большим. Так, например, длительность интервала Т ₀= 10 с уже неудобна для работы, так как значитель­ное время ожидания появления каждого нового результата (10 с) может вызвать у оператора раздражение. Для измерения сравни­тельно низких частот удобнее использовать второй режим ЦЧ – режим измерения периода (см. ниже) исследуемого входного сиг­нала Т_х = 1/ f_x.

Рассмотрим пример определения погрешностей результата из­мерения частоты. Предположим, известны значение интервала Т ₀= 1 с и возможная погрешность его задания D Т ₀ = ±2 мс. Получен результат измерения частоты f_x = 1 кГц. Оценим значения состав­ляющих и суммарной погрешности результата.

Значения абсолютных аддитивной D _{F 1} и мультипликативной D _{F 2} погрешностей, соответственно равны:

D _{F 1} = ± 1/ Т ₀ = ± 1 Гц;

D _{F 2} = f_x · D Т ₀ / Т ₀ = (± 1000 · 2 · 10 ^{– 3}) / 1 = ± 2 Гц.

Значения относительных аддитивной δ _{F 1} и мультипликативной δ _{F 2} погрешностей определим обычным образом:

δ _{F 1} = (D _{F 1} / f_x) · 100 = ±(1/1000) · 100 = ±0,1 %; δ _{F 2} = (D _{F 2} / f_x) · 100 =

= ±(2/1000) · 100 = ±0,2 %.

Суммарные абсолютная D _F и относительная δ _F погрешности ре­зультата измерения частоты f_x соответственно равны:

D _F = D _{F 1} + D _{F 2} = ±3 Гц; δ _F = δ _{F 1} + δ _{F 2} = ±3%.
