Методические рекомендации к выполнению РГР

Порядок выполнения работы

1. Собрать схему рисунок 15.1

2.Параметры элементов схемы, типы диодов по вариантам, (выдается преподавате­лем)

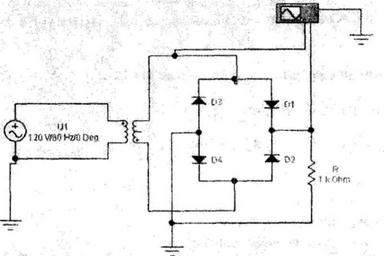

Рисунок 15.1

3. Включить схему. Снять осциллограммы временных диаграмм

а) напряжение и ток в первичной обмотке трансформатора

б) напряжение и ток во вторичной обмотке трансформатора

в) напряжение и ток на нагрузке.

4. Выключить диод в одном из плеч мостовой схемы.

5.Включить схему. Снять осциллограммы временных диаграмм:

а) напряжение и ток в первичной обмотке трансформатора

б) напряжение и ток во вторичной обмотке трансформатора

в) напряжение и ток на нагрузке.

6.Сделать выводы по результатам работы.

Литература: 1,2,3,7,8,9,25,26,39,41; материал лекции 11,12 2.4

Задания в рамках самостоятельной работы студентов (СРС)

РГР 1. Тема: «Расчет электрических цепей постоянного тока»» Задание, график выполнения РГР указаны в п. 1.6

Подготовка к выполнению РГР:

Изучить законы электрических цепей постоянного тока (закон Ома, законы Кирхгофа)

Изучить метод контурных токов расчёта электрических цепей постоянного тока. Изучить баланс мощностей электрической цепи. Изучить построение потенциальной диаграммы

При подготовке использовать: материал лекции 1, литературу -3,5,10

Тема: «Расчет цепей постоянного тока»

Порядок расчета:

1) Составление уравнений по 1 и 2 законам Кирхгофа.

2) Определение токов в ветвях методом контурных токов.

3) Составление баланса мощностей.

4) Построение потенциальной диаграммы

Пример расчета:

Для электрической цепи (рисунок 1) с заданными параметрами требуется: Написать систему уравнений для расчета неизвестных токов в ветвях, используя законы Кирхгофа (решать эту систему уравнений не следует).
