Отвалообразование при автотранспорте

Наибольшее распространение при перевозке вскрыши автотранспортом получило бульдозерное отвалообразование. Разгрузку породы ведут непосредственно под откос уступа или на расстоянии 3–5 м от него (периферийное отвалообразование), а при неустойчивых породах – по всей площади отвала (площадное отвалообразование).

В первом случае бульдозеры перемещают породу к верхней бровке отвала, и развитие отвального фронта происходит в плане, во втором – бульдозеры ведут планировку отвала, наращивая егопо вертикали. Площадное отвалообразование применяют редко, главным образом для создания первоначальных насыпей.

Высота отвальных уступов на равнине обычно составляет 30–40 м. При отсыпке взорванной скальной вскрыши на склонах высота уступов ограничена лишь устойчивостью пород. Например, на карьере «Центральный» ОАО «Апатит» высота отвала составляет 400 м. В стесненных условиях применяют многоярусные отвалы. Для обеспечения их устойчивости высота первого уступа не превышает 12–15 м. Между первым и вторым уступом в процессе их формирования поддерживают берму шириной не менее 100–150 м, а между последующими уступами – 50–100 м.

Безопасную разгрузку автомашины вблизи бровки обеспечивает предохранительный вал высотой не менее 0,5 диаметра колеса автосамосвала. При отсутствии породного вала запрещают подъезд таких автосамосвалов к бровке ближе, чем на 5 м или ближе расстояния, указанного в паспорте. Кроме того, поверхности бульдозерного отвала по всему фронту разгрузки на участке, ширина которого равна длине автосамосвала, придают поперечный уклон по направлению к центру, величиной не менее 3°.

Разгрузку и планировку ведут на разных участках. Зона разгрузки должна быть обозначена с обеих сторон знаками (рис. 6.7). Производительность отвального бульдозера зависит от расстояния перемещения породы (табл. 6.2).

Общая площадь отвала (м²):

, (6.8)

где W – общий объем вскрыши, размещаемой в отвале за срок его существования, м³; K_ро – коэффициент остаточного разрыхления пород в отвале (обычно K_ро =1,05–1,20); H_o – высота отвала, м.; К_о – коэффициент, учитывающий откосы и неравномерность заполнения площади (обычно K_о = 0,8–0,9 для одноярусных отвалов и 0,6–0,7 – для двухъярусных).

Продолжительность разгрузки и маневрирования автосамосвала на отвале (мин):

, (6.9)

где t_р – продолжительность разгрузки автосамосвала (0,5–0,67) мин., t_пер – затраты времени на переключение передач (0,10–0,17) мин., R – радиус поворота автосамосвала при маневрировании (находят по технической характеристике автосамосвала), мин.; V – скорость движения при маневрировании (1–2), м/с.

Число автосамосвалов, разгружающихся на отвале в течение часа, (ед):

, (6.10)

где А_вч – часовой объем вскрышных пород, поступающих на отвал, м³; K_нер = 1,25–1,5 – коэффициент неравномерности работы карьера; V_ф – фактическая вместимость кузова автосамосвала, м³.

Число одновременно разгружающихся автосамосвалов (ед.):

. (6.11)

Длина фронта разгрузки, (м):

L_р = N_ао·l_п, (6.12)

где l_п – ширина полосы по фронту, занимаемая одним автосамосвалом при маневрировании (18–40) м.

Число разгрузочных участков, находящихся в одновременной работе (ед):

N_ур = L_р / (60÷80). (6.13)

Таблица 6.2. Сменная производительность отвальных бульдозеров, м³ (по Гипроруде)

Расстояние перемещения, м	ДЗ-100, ДЗ-110ХЛ (Д-275А)	ДЗ-35 (Д-521А)	ДЗ-118 (Д-572)	ДЗ-60, ДЗ-60 ХЛ (Д-701)
Скальные породы
Рыхлые породы

Число участков, находящихся в планировке, (ед):

N_уп = N_ур. (6.14)

Число резервных участков, (ед):

N_урез = (0,5÷1,0)·N_уп, (6.15)

Общее число участков (ед):

N_у = N_ур + N_уп+ N_урез, (6.16)

Общая длина отвального фронта, (м):

L_o = (60÷80)·N_у. (6.17)

Объем бульдозерных работ, (м³):

Q_бр = А_вс·К_зав, (6.18)

где А_вс – сменный объем вскрыши, поступаемой на отвал, м³; К_зав – коэффициент заваленности, д.ед. (обычно К_зав = 0,5–0,7).

, (6.19)

здесь А_в – годовой объем вскрыши, перемещаемой в отвал, м³; N_рк – число рабочих дней карьера в течение года, ед.; n_см – число рабочих смен карьера (отвала) в течение суток, ед.

Для нахождения часового объема вскрыши величину А_вс (м³) делят на продолжительность смены (ч).

Сменная производительность бульдозера при перемещении породы (м³):

, (6.20)

где G – объем призмы волочения в плотном теле, м³; t_рц – продолжительность рабочего цикла бульдозера, с.; Т_см – продолжительность смены, ч.; К_в – коэффициент использования бульдозера в течение смены (0,8–0,9).

, (6.21)

здесь l_р – длина пути резания (на отвале l_р = 0), м.; l_п – расстояние перемещения породы, м.; V₁ – скорость движения бульдозера на первой передаче, м/с.; V₂ – скорость холостого хода бульдозера, м/с.; t_с – время на переключение скоростей (до 5 с), с.; t_о – время на подъем и опускание отвала (лемеха) (до 4 с), с.

Производительность бульдозера при планировочных работах (м²):

, (6.22)

где F – площадь разравнивания, за один проход м²; m – число проходов бульдозера по одному месту (m = 1–2), ед.; V_п – скорость движения бульдозера при планировке, м/с.; t_п – время на поворот бульдозера, с. (при холостом ходе t_п = 0, и нужно в формулу (6.2) подставлять время холостого перегона t_пер= L/V_х); L – длина планируемого участка за один цикл (L = L_р), м.

F = (в·sinφ – 0,5)·L, (6.23)

где в – длиналемеха, м.; φ – угол установки лемеха к продольной оси бульдозера, град.

Число бульдозеров в работе, (ед.):

- на перемещении пород:

; (6.24)

- на планировке отвала:

, (6.25)

где М – общая площадь планировочных работ в течение смены (М=А_вс/L_Р), м².

Общий рабочий парк бульдозеров, (ед):

N_бр = N′_бп + N′′_бп, (6.26)

Списочный парк, (ед):

N_бс = N_бр/σ, (6.27)

где σ – коэффициент готовности бульдозера.

При складировании взорванных и смешанных пород обычно принимают схему с веерным расположением отвальных дорог (см. рис. 5.10, д), что позволяет сократить пробег автомобилей. При отсыпке мягких пород рациональна кольцевая схема движения на отвале по улучшенным автодорогам (см. рис. 5.10, г).

Использование на карьерах автосамосвалов грузоподъемностью 110–120 т и более при недостаточной несущей способности вскрышных пород потребовало решения проблемы обеспечения безопасных условий разгрузки. Из-за большой нагрузки на отвальную бровку, которая могла привести к обрушению пород, безопасная разгрузка должна производиться вне призмы обрушения (сползания) породы. Поэтому резко вырастает объем бульдозерных работ. В ряде случаев приходится уменьшать и высоту отвального уступа.

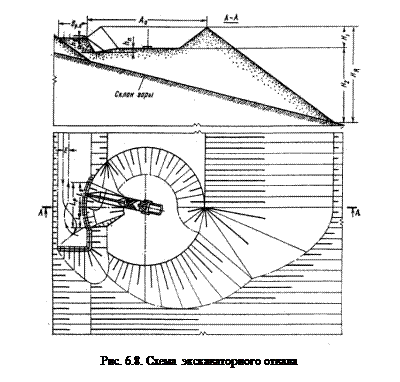

Возникшее противоречие между технико-экономическими показателями отвальных работ и параметрами отвалов в этих условиях удалось решить за счет использования на отвалах драглайнов (рис.6.8.). Основные параметры отвала даны в таблице 6.3.

Первый промышленный эксперимент по отвалообразованию драглайном ЭШ-6/60 при перемещении вскрыши автотранспортом был осуществлен в 1974 г. на разрезе «Междуреченский» [37].Породу разгружали в приемную яму драглайна со специальной разгрузочной площадки. Вследствие больших рабочих параметров драглайна она находилась за пределами влияния оползневых явлений. Так как просыпей практически не было, отпала необходимость в бульдозере для зачистки площадки. Высота отвального уступа составляла 50 м. Сменная производительность драглайна достигала 3310 м³. Этот способ перспективен при отсыпке отвалов в сильно пересеченной местности, при наличии глубоких логов и пород в основании отвалов с недостаточной несущей способностью [38]. Он создает более производительные и безопасные условия для работы автомобильного транспорта, позволяет значительно увеличить высоту отсыпаемого отвального яруса, уменьшить протяженность и повысить срок службы временных автодорог на отвале при более качественном их содержании.

На первом этапе развития отвала заполняют нижний ярус, состоящий из двух подуступов. Драглайн располагают на крове нижнего подуступа, на несколько метров ниже транспортного горизонта. Черпая породу из приемного бункера, он заполняет нижний подуступ. Верхний подуступ отсыпают с отставанием на одну заходку (не менее 1,5·R_р) или используют как резервную емкость для бульдозерного отвалообразования. Второй ярус отсыпают при обратном ходе экскаватора. При отсыпке отвала на косогоре угол откоса последнего составляет от 5º до 20º. Приемная способность отвала и параметры забоя зависят от линейных параметров драглайна, устойчивости пород и рельефа основания отвала. По данным В.С. Хохрякова, используя экскаваторы ЭШ-10/70, ЭШ-13/50 и автосамосвалы грузоподъемностью 55 т, максимальная ширина заходки составляет 200–250 м. Из-за большой ширины заходки отвальные автодороги могут быть построены близко к капитальным, а приемные устройства станут полустационарными (рис. 6.8.). Это позволяет почти вдвое увеличить скорость движения автосамосвалов, снизить маневры при разгрузке и на 20–25 % повысить производительность транспортных средств.

Таблица 6.3. Расчетные параметры отвала (по НИИОГР)

Показатели	Обозначение	Экскаватор
ЭШ-10/70	ЭШ-13/50
Высота подуступа, м: верхнего нижнего	Н1 Н2
Высота яруса отвала, м	Ня
Размеры разгрузочной площадки, м: длина ширина	Lр Врп
Длина зоны разгрузки автосамосвала, м	Lа	26,5
Длина зоны работы экскаватора, м	Lэ	26,5
Высота предохранительного вала, м	hв
Глубина приемной ямы, м	hп
Угол откоса экскаваторного забоя, градус	α3
Расстояние между осями автодорог, м	Е
Ширина отвальной заходки, м	Ао

Известны также случаи применения гидравлического отвалообразования методом водонасыщения пород, доставляемых автотранспортом, но широкого распространения они не получили.
