Лабораторная работа 10. Анализ функциональной организации предприятия

Цель работы – приобретение практических навыков анализа функциональной организации предприятия с использованием CASE -средства BPwin и стандарта IDEF0.

Содержание задания

В качестве примера рассматривается деятельность вымышленной компании. Компания занимается в основном сборкой и продажей настольных компьютеров и ноутбуков. Компания не производит компо­ненты самостоятельно, а только собирает и тестирует компьютеры.

Основные процедуры в компании таковы:

- продавцы принимают заказы клиентов;

- операторы группируют заказы по типам компьютеров;

- операторы собирают и тестируют компьютеры;

- операторы упаковывают компьютеры согласно заказам;

- кладовщик отгружает клиентам заказы.

Компания использует купленную бухгалтерскую информационную систему, которая позволяет оформить заказ, счет и отследить платежи по счетам.

Построение модели функциональной организации предприятия начинается с описания функционирования предприятия (системы) в целом в виде контекстной диаграммы. Взаимодействие системы с окружающей средой описывается в терминах входа (данные и объекты, потребляемые или изменяемые процессом, выхода (основной результат процессса, конечный продукт), управления (стратегии и процедуры, которыми управляется процесс) и механизмов (ресурсы, необходимые для процесса).

1. Запустите программу ВPwin 4.0

2. На панели инструментов щелкните по кнопке . Внесите:

Name (Имя модели) – «Деятельность компании»

Туре – IDF0. Нажмите ОК.

3. Автоматически создается контекстная диаграмма.

4. Обратите внимание на кнопку на панели инструментов. Эта кнопка включает и выключает инструмент просмотра и навигации – Model Ехрlоrеr (появляется слева).

5. Model Ехрlоrеr имеет три вкладки – Activities, Diagrams и Objects.

6. Во вкладке Activities щелчок правой кнопкой по объекту позволяет редактировать его свойства.

7. Еслинеобходимополучить справку, как выполнить то или иное действие, можно вызвать помощь – клавиша F1 или меню Не1р.

8. Перейдите в меню Model / Model Properties (рис. 21).

Рис. 21 - Вид окна для описания свойств модели

9. Во вкладке General (рис. 22 ) диалога Model Properties следует внести:

Name (имя модели): «Деятельность компании»,

Project (имя проекта): «Модель деятельности компании»,

Author (имя автора): Фамилия

Time Frame (тип модели): АS-1S.

Рис. 22 – Вид вкладки «Общие» свойства

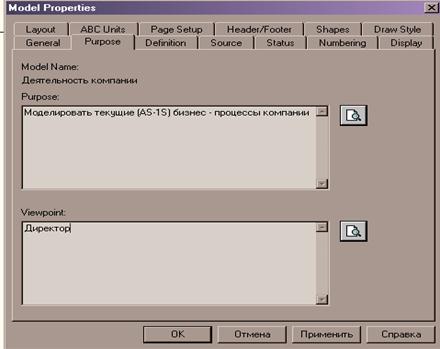

9. Во вкладке Purpose(рис. 23) внесите:

- цель Purpose: Моделировать текущие (АS-1S) бизнес – процессы компании

- точку зрения Viewpoint: Директор.

Рис. 23 – Вид вкладки «Цель»

10.Во вкладке Definition внесите:

- Definition (Определение) «Это учебная модель, описывающая деятельность компании»

- Sсоре (Цель): Общее управле­ние бизнесом компании: исследование рынка, закупка компонентов, сборка, тестирование и продажа продуктов.

11. Перейдите на контекстную диаграмму и правой кнопкой мыши щелкните по работе. В открывшемся контекстном меню выберите Nаmе.

12.В открывшейся форме Activity Properties:

- во вкладке Nаmе внесите имя- Деятельность компании

- во вкладке Definition внесите определение – Текущие бизнес – процессы компании
