Лабораторная работа 12. Создание диаграммы декомпозиции A2

Цель работы – приобретение практических навыков функциональной декомпозиции системы и построение диаграммы А2.

Содержание задания

В результате проведения экспертизы получена следующая информация:

1. Производственный отдел получает заказы клиентов от отдела продаж по мере их поступления.

2. Диспетчер координирует работу сборщиков, сортирует заказы, группи­рует их и дает указание на отгрузку компьютеров, когда они готовы.

3. Каждые 2 часа диспетчер группирует заказы - отдельно для настольных компьютеров и ноутбуков - и направляет на участок сборки.

4. Сотрудники участка сборки собирают компьютеры согласно специфика­циям заказа и инструкциям по сборке. Когда группа компьютеров, соответ­ствующая группе заказов, собрана, она направляется на тестирование.

5. Тестировщики тестируют каждый компьютер и в случае необходимости заменяют неисправные компоненты.

6. Тестировщики направляют результаты тестирования диспетчеру, который на основании этой информации принимает решение о передаче компьютеров, соответствующих группе заказов, на отгрузку.

1. Декомпозируем работу " Сборка и тестирование компьютеров " на четыре блока
(табл. 31).

2. На основе этой информации вносим новые работы и стрелки (табл. 31, 32).

3. Туннелируем и связываем на верхнем уровне граничные стрелки, если это необходимо.

4. Отформатировать все блоки диаграммы.

5. Результат выполнения задания представлен на рис. 37.

Таблица 31 - Работы диаграммы декомпозиции А2

Activity Name	Activity Definition
Отслеживание расписания и управление сборкой и тестированием	Просмотр заказов, установка расписания выполнения заказов, просмотр результатов тестирования, формирование групп заказов на сборку и отгрузку
Сборка настольных компьютеров	Сборка настольных компьютеров в соответствии с инструкциями и указаниями диспетчера
Сборка ноутбуков	Сборка ноутбуков в соответствии с инструкциями и указаниями диспетчера
Тестирование компьютеров	Тестирование компьютеров и компонентов. Замена неработающих компонентов

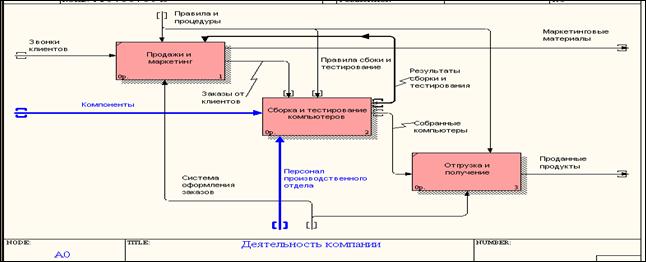

Рис. 37 - Работы на диаграмме декомпозиции А2

Таблица 32. - Стрелки диаграммы декомпозиции А2

Arrow Nате	Arrow Sourse	Arrow Sourse Туре	Arrow Dest.	Arrow Dest.Туре
Диспетчер	Персонал производствен­ного отдела		Отслеживание расписания и управление сборкой и тестированием	Mechanism
Заказы клиентов	Граница диаграммы	Control	Отслеживание расписания и управление сборкой и тестированием	Control
Заказы на настольные компьютеры	Отслеживание расписания и управление сборкой и тестированием	Output	Сборка настольных компьютеров	Control
Заказы на ноутбуки	Отслеживание расписания и управление сборкой и тестированием	Output	Сборка ноутбуков	Control
Компоненты	Tunnel	Input	Сборка настольных компьютеров	Input
Сборка ноутбуков	Input
Тестирование компьютеров	Input
Настольные компьютеры	Сборка настольных компьютеров	Output	Тестирование компьютеров	Input
Ноутбуки	Сборка ноутбуков	Output	Тестирование компьютеров	Input
Персонал производств. отдела	Tunnel	Mechanism	Сборка настольных компьютеров	Mechanism
Сборка ноутбуков	Mechanism
Правила сборки и тестирования	Граница диаграммы		Сборка настольных компьютеров	Control
Сборка ноутбуков	Control
Тестирование компьютеров	Control
Результаты сборки и тестирования	Сборка настольных компьютеров	Output	Граница диаграммы	Output
Сборка ноутбуков	Output
Тестирование компьютеров	Output
Результаты тестирования	Тестирование компьютеров	Output	Отслеживание расписания и управление сборкой и тестированием	Input
Собранные компьютеры	Тестирование компьютеров	Output	Граница диаграммы	Output
Тестировщик	Персонал производствен­ного отдела		Тестирование компьютеров	Mechanism
Указание передать компьютеры на отгрузку	Отслеживание расписания и управление сборкой и тестированием	Output	Тестирование компьютеров	Control

Рис. 38 - Вид диаграммы декомпозиции А2 после туннелирования стрелок

Вид модели после выполнения лабораторной работы представлен на рис. 39.

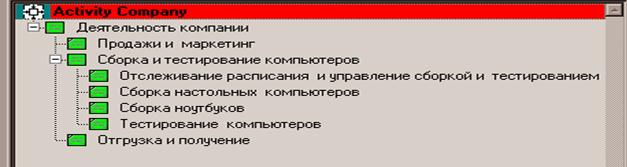

Рис.39 Структура модели компании
