Вычитающий счетчик. Реверсивный счетчик

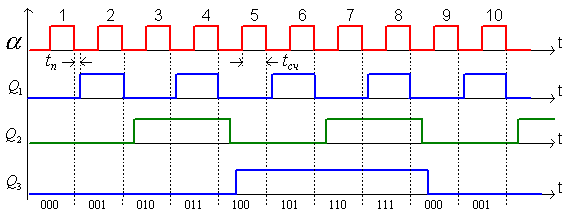

Временная диаграмма

Максимальная частота работ этого счетчика определяется максимально допустимой частотой переключения его младшего разряда.

Для двухступенчатых триггеров частота счетных импульсов определяется из условия , где t_сч – длительность счетных импульсов, t_n – время переключения второй ступени триггера.

Поскольку опрос состояния всех разрядов может происходить только в паузе между сигналами счета, т.е. после того, как завершился переходной процесс, связанный с переключением всех триггеров, имеем . Здесь n - разрядность счетчика, t_опр – длительность сигнала опроса, nt_n – время полного переключения n разрядов счетчика.

Вычитающий счетчик также может быть построен из последовательно соединенных Т -триггеров. На вход младшего разряда счетчика поступают сигналы счета, а входы последующих разрядов соединены с обратными выходами предшествующих триггеров. В результате получается асинхронный вычитающий счетчик с последовательным переносом.
