Лекция 10. Счетчики на кольцевых сдвигающих регистрах

Синхронный пятеричный счетчик

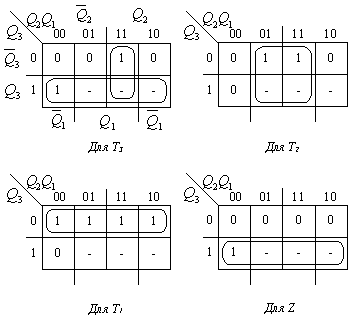

Диаграммы Вейча

Из диаграмм Вейча получаем следующие выражения для трех функций возбуждения и функции выходов:

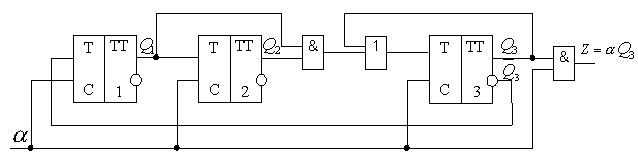

Это синхронный пятеричный счетчик.

Аналогичным образом может быть синтезирован вычитающий и реверсивный счетчики с различными коэффициентами пересчета. При синтезе реверсивного счетчика появится дополнительный входной сигнал y, управляющий режимом работы счетчика. При сигнале y=0 синтезируем суммирующий счетчик, а при y=1 – вычитающий. Кодированную таблицу переходов строим одну. Студенты синтезируют вычитающий счетчик с коэффициентом пересчета, равным 9, и реверсивный счетчик с коэффициентом пересчета, равным 7 при сложении и вичитании.

Эти счетчики строятся на регистрах сдвига, охваченных цепями обратных связей, и применяются в основном при построении схем с небольшим коэффициентом пересчета k.

Простейшим счетчиком такого типа является счетчик, построенный на основе кольцевого сдвигающего регистра, один из разрядов которого предварительно устанавливается в единичное состояние. После каждого счетного импульса осуществляется сдвиг этой единицы на один разряд, и получается переход счетчика в новое состояние. Такой счетчик осуществляет подсчет сигналов по модулю n, т.е. k=n, где n – число разрядов счетчика. Такой счетчик называют еще электронным коммутатором. Основным преимуществом такого счетчика является простота дешифрации его состояний и высокое быстродействие. Недостаток заключается в том, что при больших значениях k требуется большее число триггеров. Эти счетчики обычно строятся на триггерах D, RS и JK типов. Построим схему такого счетчика на синхронных двухступенчатых RS триггерах при k=n =5.
