Лекция № 2 Кодирование и декодирование сигналов




В процессе кодирования амплитуда каждого квантованного по уровню АИМ отсчета представляется в виде двоичной последова­тельности, содержащей символов (-разрядной кодовой ком­бинации). Для определения структуры комбинации в простейшем случае нужно в двоичном коде записать амплитуду АИМ от­счета ", выраженную в шагах квантования. В этом случае можно воспользоваться соотношением.

>

где а,= {0, 1}—состояние соответствующего разряда комбинации; — вес соответствующего разряда в условных шагах квантования.

Например, если =5, а = 26, то кодовая комбинация будет иметь структуру 11010 (первый разряд-—старший по весу), так ак. Последовательность-разрядных кодовых комбинаций представляет собой груп­повой сигнал с ИКМ, называемый также цифровым.

На рис. 5.16 приведены временные диаграммы, поясняющие процесс кодирования при использовании пятиразрядного двоич­ного кода. Амплитуда отсчетов, поступающих на вход кодера, в данном случае может принимать значения в диапазоне = 0—31 условных шагов квантования, а на выходе кодера форми­руется цифровой сигнал с ИКМ, представляющий собой последо­вательность пятиразрядных кодовых комбинаций.

Как было показано выше, для качественной передачи телефон­ных сигналов при неравномерном квантовании необходимо исполь­зовать восьмиразрядный код (=8, а при равномерном— 12-раз­рядный (=12). На практике находят применение двоичные коды следующих типов: натуральный двоичный, код, симметричный двоичный код, рефлексный двоичный код (код Грея).

Симметричный двоичный код в основном исполь­зуется при кодировании двуполярных сигналов (например, телефонных). На рис. 2.17 показаны структура кода и кодовая таблица, соответствующая данному коду. Для всех положительных I отсчетов знаковый символ имеет значение 1, а для отрицатель-I ных 0. Для положительных и отрицательных отсчетов, равных по I амплитуде, структуры кодовых комбинаций полностью совпадают I (за исключением знакового разряда), т. е. код является симметричным. Например, максимальному положительному сигналу ответствует код 11111111, а максимальному отрицательному-01111111. Абсолютное значение шага квантования■ Натуральный двоичный код в основном используется I при кодировании однополярных сигналов. На рис. 2.18 показаны структура кода и кодовая таблица, соответствующая данному коду (при =8).



Рис. 2.17. Формирова н ие симметричного двоичного кода

Очевидно, что число комбинаций различной структуры равно 256, причем минимальному сигналу соответствует комбинация 00000000, а максимальному—11111111, Абсолютное значение шага квантования

С помощью натурального двоичного кода можно кодировать и-двуполярные сигналы, обеспечив предварительно их смещение, как. показано на рис. 5.17. В этом случае, очевидно, изменяется ампли­туда кодируемых отсчетов, причем переход от амплитуды от­счета, выраженной в шагах квантования, при использовании симметричного кода к амплитуде этого же отсчетапри исполь­зовании натураль-ного кода и наоборот можно осуществить сле­дующим образом (рис. 2.17 и 2.18):

Натуральный и симметричный двоичные коды являются наи­более простыми. Как для натурального, так и для симметричного кода ошибка в одном из символов может привести к значительным искажениям сигнала. Если, в кодовой комбинации вида 11010011 ошибка произошла в пятом разряде; т. е. принята комбинация 11000011, то амплитуда отсчета будет меньше истин­ного значения на =16 условных шагов квантования. Рассмотрим принципы построения кодирующих и декодирую­щих устройств, которые могут быть линейными и нелинейными. Линейным кодированием называется кодирование равномерно квантованного сигнала, а нелинейным — неравномерно кван­тованного сигнала. Код, формируемый в кодере, называется параллельным, если сигналы, входящие в со­став m-разрядной кодовой группы, появляются на разных выхо­дах кодера одновременно, причем каждому выходу кодера соот­ветствует сигнал определенного разряда. Код называется после­довательным, если все сигналы, входящие в состав т-раз рядной кодовой группы, появляются на одном выходе кодера поочередно со сдвигом по времени,

Рис. 2.18. Формирование натурального двоичного кода



Параллельный код может преобразовываться в последовательный (рис. 2.19, я) и наоборот (рис. 2.19,6) с по­мощью логических схем, обеспечивающих сдвиг импульсов во времени (например, регистров сдвига).



Рис. 2.19. Принципы преобразования па- Рис. 2.20. Линейный кодер поразряд-раллельного кода в последовательный ного взвешивания (а) и наоборот (б)


Запись и считывание инфор­мации из регистра осуществляется под управлением сигналов, поступающих от генераторного оборудования.

По принципу действия кодеры делятся на кодеры счетного типа, матричные, взвешивающего типа и др. В ЦСП чаще всего используются кодеры взвешивающего типа, среди которых про­стейшим является кодер поразрядного взвешивания (рис. 2.20), на выходах которого формируется натуральный двоичный код. Принцип работы таких кодеров заключается в уравновешивании кодируемых отсчетов суммой эталонных токов (напряжений) с оп­ределенными весами. Схема линейного кодера поразрядного взве­шивания содержит восемь ячеек (при =8), обеспечивающих формирование значения соответствующего разряда (1 или 0). В со­став каждой ячейки (за исключением последней, соответствующей младшему по весу разряду) входят схема сравнения СС (компа­ратор) и схема вычитания (СВ).

Схемы сравнения обеспечивают сравнение амплитуды посту­пающего АИМ сигнала с эталонными сигналами, амплитуды ко­торых соответствуют весам соответствующих разрядов (= =. Если амплитуда сигнала на входе СС, равна или превышает , то на выходе форми­руется 1 (импульс), виз сигнала вычитается , после чего он поступает на вход следующей ячейки. Если амплитуда сигнала на входе меньше , то на выходеформируется 0 (про­бел) и сигнал проходит через без каких-либо изменений. После окончания процесса кодирования данного отсчета на выхо­дах кодера получают восьмиразрядный параллельный код, кодер устанавливается в исходное положение и начинается процесс ко­дирования следующего отсчета. Таким образом, процесс кодиро­вания соответствует операции взвешивания (амплитуда кодируе­мого отсчета в процессе кодирования уравновешивается суммой эталонных значений соответствующих разрядов).

Если, например, на вход кодера поступает отсчет с амплиту­дой , то ССб формирует = 1 и на вход седьмой ячейки поступит сигнал с амплитудой. На выходеполучим=0, и на вход третьей ячейки кодера посту­пит сигнал с той же амплитудой. На выходе СС6 полу­чим= 1, и на вход следующей ячейки поступит сигнал с= 1 =и т. д. В результате будет сформирована кодовая комбинация вида 10101110 (первый разряд — старший по весу).

При кодировании двуполярных сигналов в кодере необходимо иметь две схемы формирования эталонов, (ФЭ) для кодирования положительных и отрицательных отсчетов.

В процессе декодирования сигнала-разрядные кодовые ком­бинации преобразуются в АИМ отсчеты с соответствующими ам­плитудами. Сигнал на выходе декодера может быть получен в результате суммирования эталонных сигналов () тех разрядов кодовой комбинации, значение которых равно 1. Так, если на вход декодера поступает кодовая комбинация 10101110, то амплитуда АИМотсчета на выходе декодера =174δ




Рис. 2.21 Линейный декодер взвеши- Рис. 2.22 Линейный кодер
вающего типа с обратной связью



Структурная схема линейного декодера взвешивающего типа представлена на рис. 2.21. Под воздействием управляющих сигна­лов, поступающих от генераторного оборудования, в регистр сдвига записывается очередная восьмиразрядная кодовая комбинация. После этого замыкаются только те ключи (), которые

соответствуют разрядам, имеющим значение 1. В результате на вход сумматора от формирователя эталонных сигналов (ФЭ) по­ступают соответствующие эталонные сигналы, в результате чего на выходе сумматора формируется АИМ отсчет с определенной амплитудой.

Очевидно, что если в процессе передачи цифрового сигнала по линейному тракту в одном (или больше) разряде кодовой комби­нации произойдет ошибка, то амплитуда отсчета на выходе деко­дера будет отличаться от истинного значения. Если, например, в комбинации 10101110 произойдет ошибка в Р6, т. е. на вход де­кодера поступит комбинация 10001110, то амплитуда отсчета на i выходе декодера , т. е. на меньше истинной амплитуды отсчета, равной Рассмотренная схема кодера поразрядного взвешивания содержит большое число схем сравнения, которые являются относительно сложными устройствами. На практике чаще используется I кодер взвешивающего типа с использованием одной схемы сравнения и цепи обратной связи, содержащей декодер (рис. 5.22). Под I воздействием управляющего сигнала (), поступающего от генераторного оборудования, на вход декодера от схемы управления в каждом такте последовательно подается с каждого из выходов, начиная со старшего разряда. На выходе декодера В формируется уравновешивающий АИМ сигнал (), который

В поступает на вход СС, где сравнивается с входным АИМ сигналом. В В зависимости от результата сравнения на выходе СС формируется значение текущего разряда: 1 (при) или О (при ).



Рис. 2.23. Принцип формирования эталонных сиг­налов



Этот сигнал поступает на выход декодера и по цепи обратной связи — на вход схемы управления, при­чем при поступлении 1 состояние соответствующего выхода схе­мы управления остается неизменным (1), а при поступлении О также изменяется на 0. В результате через тактов на выхо­дах схемы управления будет сформирована комбинация, для ко­торой (с учетом ошибки квантования).

При построении кодеров и декодеров (см. рис. 5.20 и 5.21) необ­ходимо использовать ФЭ, формирующие набор эталонных сигна­лов, причем соотношение между значениями двух соседних этало­нов равно . Общая идея построения таких устройств заключается в использовании одного высокостабильного эталонного источника сигнала и цепочки схем, имеющих коэффи­циент передачиис- 5.23). Такие схемы обычно имеют вид матрицы, реализуемой на прецизионных сопротивлениях двух но­миналов ().

В современных ЦСП применяются нелинейные кодирующие и декодирующие устройства (нелинейные кодеки), обеспечивающие кодирование и декодирование сигналов с неравномерной шкалой квантования при восьмиразрядном коде (=8). Для кодирования с неравномерной шкалой квантования могут использоваться сле­дующие способы:

аналоговое компандирование, характеризующееся компрессией динамического диапазона сигнала перед линейным ко­дированием, и экспандированием динамичес- кого диапазона сигнала после линейного декодирования;

нелинейное кодирование, характеризующееся кодированием сигнала в нелинейных кодерах, сочетающих функции аналого-цифрового преобразования и компрессора;

цифровое компандирование, характеризующееся кодированием сигнала в линейном кодере с большим числом разрядов с после­дующей нелинейной цифровой обработкой результата кодирования.

При аналоговом компандировании (рис. 2.24) на входе линей­ного кодера (ЛК) и выходе линейного декодера (ЛД) включаются соответственно аналоговые компрессор (АК) и экспандер (АЭ), обеспечивающие соответствующее нелинейное преобразование ана­логового сигнала (см. рис. 2.15). В качестве базового элемента для построения АК. и АЭ двуполярных сигналов может использо­ваться двухполюсник (рис. 2.25).

Рис. 2.24. Принцип аналогового Рис. 2.25 Нелинейный двухполюсник компандирования анало­говых компандеров

С помощью резисторов обеспе­чиваются выбор нужного режима работы и выравнивание пара­метров схемы для положительных и отрицательных сигналов. Су­щественный недостаток данного способа заключается в том, что очень сложно добиться полностью взаимообратных амплитудных характеристик компрессора и экспандера, вследствие чего суммар­ная амплитудная характеристика системы компрессор-экспандер будет отличаться от линейной (см. рис. 2.15). Это неизбежно при­ведет к нелинейным искажениям передаваемых сигналов. Анало­говое компандирование использовалось на первых этапах разви­тия ЦСП, а в настоящее время не применяется.

Наиболее часто в современных ЦСП используются нелинейные кодеки, для удобства реализации которых на цифровых схемах целесообразно отказаться от плавной характеристики компрессии и заменить ее сегментированной характеристикой, представляющей собой кусочно-ломаную аппроксимацию плавной характеристики компрессии.

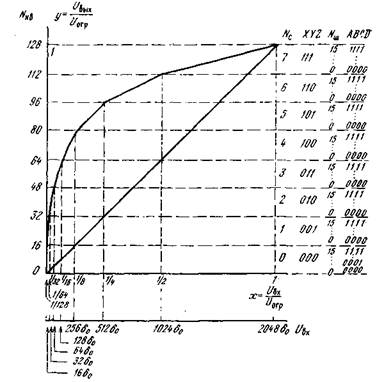

На рис. 2.26 приведена сегментированная А-характеристика компрессии для положительных сигналов (для области отрица­тельных значений сигнала она имеет аналогичный вид). Формаль­но общее число сегментов на полной характеристике (для отри­цательных и положительных сигналов) составляет 16, однако четыре центральных сегмента (по два в положительной и отрица­тельных областях) фактически образуют один сегмент, вследствие чего фактическое число сегментов равно 13. Поэтому такую харак­теристику называют характеристикой компрессии типа . Каждый из сегментов характеристики (см. рис. 5.26) содержит 16 шагов квантования, а их общее число равно 256 (по 128 для каждой полярности сигнала). При этом принята сле­дующая нумерация сегментов и шагов квантования Nm внутри каждого сегмента: =0,1,2,...,7 и =0, 1, 2,..., 15. Очевидно, что внутри каждого сегмента шаг квантования оказывается по­стоянным, т. е. осуществляется равномерное квантование, а при переходе к сегменту с большим порядковым номером шаг кванто­вания увеличивается в 2 раза, так как наклон сегмента умень­шается вдвое. Самый маленький шаг квантования () соответ­ствует двум первым сегментам (=0, 1) и оказывается равным . Для определения шага квантования в i-м сегмента можно пользоваться соотношением

Таким образом, максимальный шаг квантования (в седьмом сегменте) , т. е. в 64 раза превышает минимальный шаг.

Таким образом, коэффициент компандирования, определяемый как отношение наибольшого шага квантования к наименьшему, ра­вен , а выигрыш в помехозащищенности для слабых сигналов равен

Рис. 2.26. Характеристика компандирования типа А = 87,6/13

Типичная зависимость защищенности от шумов квантования от уровня сигнала (при гармоническом сигнале) для ха­рактеристики /1 = 87,6/13 приведена на рис. 2.27. Для слабых сиг­налов, не выходящих за пределы нулевого и первого сегментов, как видно из рис. 2.27, осуществляется равномерное квантование с минимальным шагом квантованияувеличивается с ростом, При переходе к второму сегменту шаг квантования уве­личивается в 2 раза, т. е. становится равным , вследствие чегорезко уменьшается, а затем в пределах данного сегмента возрастает с ростом, поскольку внутри сегмента осуществляется, равномерное квантование. Такой характер изменениянаблюдается и при переходе ко всем последующим сегментам. После попадания сигнала в зону ограничения защищенность резко па­дает за счет перегрузки кодера.

Структура кодовой комбинации, формируемой на выходе ко­дера с характеристикой А = 87,6/13, имеет вид PXYZABCD, где Р — знаковый символ (1—для положительных сигналов, 0 — для отрицательных); XYZ — символы кода номера сегмента Nc\ ABCD — символы кода номера шага внутри сегмента (см. рис. 2.26). Если, например, положительный отсчет на входе кодера имеет амплитуду, соответствующую девятому шагу квантования в шестом сегменте, то на выходе кодера будет сформирована ком­бинация 11101001 (P=l, XYZ=110, так как=6, ABCD = 1001, так как =9).



Рис. 2.27. Зависимость Рис. 2.28. Нелинейный кодер

взвешивающего типа

Схемы и принцип действия нелинейных кодеков взвешиваю­щего типа в основном те же, что и у линейных кодеков. Наиболь­шее отличие заключается в последовательности включения эта­лонных источников в процессе кодирования исходного сигнала.

Для кодирования сигнала одной полярности в формирователе эталонных сигналов кодера необходимо формировать 11 эталон­ных сигналов. На рис. 2.28 представлена упрощенная структурная схема нелинейного кодера взвешивающего типа, содержащая схему сравнения (СС), схему переключения и суммирования эталонов (СПСЭ), две схемы формирования эталонных сигналов ( и ) для положительных и отрицательных отсчетов, управляю­щую логическую схему (УЛС). Кодирование осуществляется в те­чение восьми тактов, в каждом из которых формируется один из символов кодовой комбинации. При этом можно выделить три следующих этапа:

формирование знакового символа Р (такт 1);

формирование.кода номера сегмента XYZ (такты 2—4);

формирование кода номера шага внутри сегмента ABCD (так­ты 5—8).

В первом такте определяется знак поступившего на вход ко­дера очередного о.тсчета. Если отсчет положительный, то форми­руется Р=1 и к схеме подключается, а в противном случае формируется Р = 0 и к схеме подключается ФЭ2.

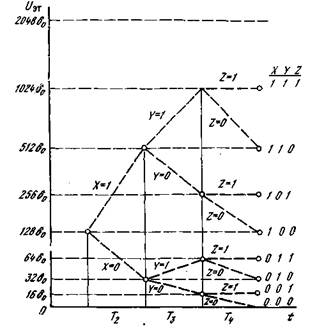

Формирование кода номера сегмента осуществляется следую­щим образом (рис. 2.29).

Во втором такте УЛС с помощью СПСЭ обеспечивает подачу на вход СС эталонного сигнала , соответствующего нижней границе четвертого сегмент Если ампли­туда отсчета, то принимается решение, что от­счет попадает в один из четырех старших сегментов (=4...7), формируется очередной символ Х=1, который по цепи обратной связи поступает на вход УЛС. Если же, то при­нимается решение, что отсчет попадает в один из четырех младших сегментов (=0... 3), и формируется символ Х = 0, который по цепи обратной связи поступает на вход УЛС.

В третьем такте формируется третий символ комбинации (Y). В зависимости от значения предыдущего символа (X) уточняется номер сегмента, в который попадает кодируемый отсчет. Если Х=1, то УЛС с помощью СПСЭ обеспечивает подачу на вход СС эта­лонного напряжения , соответствующего нижней гра­нице шестого сегмента (см. табл. 5.1). Если , то принимается решение, что отсчет попадает в один из двух старших сегментов (=6 или=7), и формируется очередной символ Y=l, который по цепи обратной связи поступает на вход УЛС. Если , то принимается решение, что отсчет попадает в четвертый или пятый сегмент, и формируется Y = 0. Если Х = 0, то УЛС с помощью СПСЭ обеспечивает по­дачу на вход СС эталонного напряжения, соответствую­щего нижней границе второго сегмента.

Если ,. то принимается решение, что отсчет попадает во второй и третий сегменты, и формируется Y=l. Если, то прини­мается решение, что отсчет попадает в один из двух младших сегментов, и формируется Y = 0.

В четвертом такте кодирования формируется символ Z, т. е. по­следний символ в коде номера сегмента. В зависимости от значе­ний предыдущих символов (XY) окончательно устанавливается номер сегмента, соответствующего данному отсчету. Так, если Х=1 и Y = 0, то включается эталонное напряжение, соответствующее нижней границе пятого сегмента. Если ==, то принимается решение, что отсчет попадает в пятый сегмент, формируется символ Z=l и эталонное напряжение= =остается включенным до конца процесса кодирования данного отсчета. Если , то принимается решение, что отсчет попадает в четвертый сегмент, формируется Z = 0 и до конца процесса кодирования включается, соответствующее нижней границе четвертого сегмента.



Рис. 2.29. Алгоритм формирования кода номера

сегмента



В результате после четырех тактов кодирования сформируются четыре символа комбинации (PXYZ) и к СС подключится одно из восьми эталонных напряжений, соответствующих нижней границе сегмента, в который попадает кодируемый отсчет.

В оставшихся четырех тактах последовательно формируются символы ABCD кодовой комбинации, значение которых зависит от номера шага квантования внутри сегмента, соответствующего ам­плитуде кодируемого отсчета. Поскольку внутри любого сегмента осуществляется равномерное квантование, то процесс кодирова­ния реализуется, как и в линейных кодерах взвешивающего типа, с помощью последовательного включения эталонных напряжений, соответствующих данному сегменту.

Так, если на вход кодера поступил положительный отсчет с амплитудой, то после первых четырех тактов сформируются символы PXYZ= 1110 и к СС подключится эталонное напряжение, соответствующее нижней границе шестого сегмента. В пятом такте к этому эталонному сигналу добавится максимальное эталонное напряжение , соответствующее старшему символу (А) в коде номера шага квантования для шестого сегмента. Так как , то формируется символ А = 0 и вместо "" ~~ в шестом такте подключается эталонное напряжение следующего разряда = =. Поскольку, то на выходе СС формируется символ В=1, эталонное напряжение не из­меняется и в следующем седьмом такте подключается эталонное напряжение очередного разряда .

Так как ==, формируется символ С = 0 и эталонное напряжение данного разряда () отключается.

В последнем такте подключается эталонное напряжение младшего символа (D) . Поскольку +-, формируется символ D = l и процесс кодирования данного отсчета заканчивается. Таким образом, на выходе кодера будет сформирована кодовая комбинация 11100101.

Как отмечалось выше, в процессе кодирования могут исполь­зоваться 11 эталонных сигналов, однако к моменту завершения процесса кодирования любого отсчета окажутся включенными не более пяти эталонных сигналов (один из них соответствует ниж­ней границе сегмента, не более четырех — эталонным сигналам в пределах соответствующего сегмента).

Рис. 2.30. Принцип цифрового компандирования



В рассмотренном случае окажутся включенными только три эталонных сигнала (512δ0,128 δ0 и 32 δ0). Следует иметь в виду, что амплитуда кодируемого отсчета не всегда может быть точно уравновешена эталонными сигналами, как1 в рассмотренном примере. В общем случае неизбежно будет возникать ошибка квантования £/ош.кв, максимальное значение ко­торой равно половине шага квантования в пределах соответствую­щего сегмента, т. е. для нулевого и первого сегмен­тов (для слабых сигналов) идля седьмого сегмента (сильный сигнал).

Рассмотрим особенности третьего способа кодирования с нерав­номерной шкалой квантования, т. е. цифрового компандирования.

При цифровом компандировании (рис. 2.30) осуществляется линейное (равномерное) кодирование (ЛК) с большим числом разрядов (например,=12) с последующим цифровым преобра­зованием (цифровым компрессированием ЦК) с помощью логиче­ских устройств в восьмиразрядный нелинейный код, имеющий ту же структуру, что и при использовании нелинейного кодера с ха­рактеристикой компрессии типа (см. рис. 5.26). Способ преобразования 12-разрядных кодовых комбинаций линейного кода в 8-разрядные комбинации нелинейного кода показан в- табл. 5.2. Первый разряд (Р) остается без изменений и несет информацию о полярности сигнала. Значение символов XYZ, определяющих но­мер сегмента Nc, соответствует числу нулей (/) в 12-разрядной •комбинации между символом Р и символами АВСД (фактически символы XYZ представляют собой инверсированный натуральный трехразрядный.двоичный код величины ).

После формирования символов XYZ в восьмиразрядном коде символы ABCD переписы­ваются без изменений, а все остальные символы 12-разрядной комбинации отбрасываются вне зависимости от их значения, опре­деляя ошибку квантования.



Таблица 2.2



После формирования символов XYZ в восьмиразрядном коде символы ABCD переписы­ваются без изменений, а все остальные символы 12-разрядной комбинации отбрасываются вне зависимости от их значения, опре­деляя ошибку квантования. На приеме восстановление АИМ сиг­нала осуществляется с помощью цифрового экспандера (ЦЭ) и линейного декодера (ЛД).

Нелинейное декодирование осуществляется аналогично линей­ному с учетом отмеченных особенностей нелинейного кодирования. Так, в процессе нелинейного декодирования, т. е. формирования АИМ отсчета с определенной амплитудой, по структуре кодовой комбинации (PXYZABCD) определяются знак отсчета и но-, мер сегмента (), после чего находится значение (с учетом того, что к декодированному сигналу с целью уменьшения ошибки квантования добавляется напряжение, равное половине шага кван­тования в данном сегменте):

где —эталонное напряжение, соответствующее нижней границесегмента;

—шаг квантования всегменте.

Если, например, на вход декодера поступает кодовая комби­нация 01010110 (т. е. Р = 0, =5, А = 0; В=1; С = 1, D = 0), то на выходе декодера будет сформирован АИМ отсчет с амплитудой +)_" =

Таким образом, в декодере в данном случае суммируются эта­лонные напряжения, равные.

Литература: Осн. 3 [ 8-21 ]

Доп. 6 [ 102-104 ]

Контрольные вопросы:

1.Симметричный и натуральный двоичный код

2.Нелинейное кодирование. Характеристика компандирования типа А=87,6/13. Схема нелинейного кодера.

3.Дифференциальная импульсно-кодовая модуляция

4.Дельта-модуляция
