Ответьте на вопросы. 1. Какой разрез называют простым?

1. Какой разрез называют простым?

2. В зависимости от чего разрезы делятся на вертикальные, горизонтальные и наклонные?

3. Какой разрез называют фронтальным?

4. Какой разрез называют профильным?

5. Какой разрез называют горизонтальным?

6. Какой разрез называют наклонным?

7. Какой разрез называют продольным и какой поперечным?

Задания к § 28

Упражнение 107

Составьте конспект § 28, в котором запишите, какие разрезы называют фронтальными, профильными и горизонтальными.

Упражнение 108

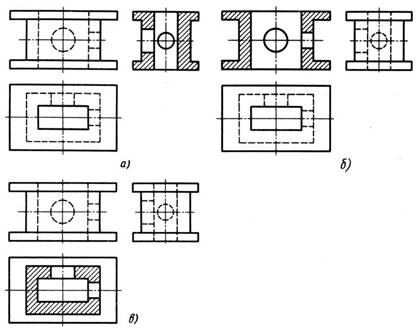

Определите и запишите в тетради, какие разрезы выполнены на рис. 222, а-в. Пример записи:...- простой горизонтальный разрез.

Рис. 222. Задание на классификацию разрезов

Упражнение 109

Запишите в тетради, на каком из двух чертежей (рис. 223, а и б) щШ выполнен продольный разрез.

Рис. 223. Задание для нахождения продольного разреза

Упражнение 110

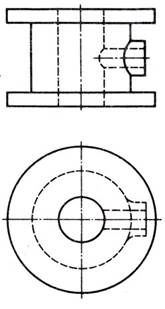

Наложите прозрачную бумагу на рис. 224 и на ней выполните фронтальный разрез.

Рис. 224. Задание для выполнения фронтального разреза

Упражнение 111

Наложите прозрачную бумагу на рис. 225 и на ней выполните профильный разрез.

Рис. 225. Задание для выполнения профильного разреза

Упражнение 112

Наложите прозрачную бумагу на рис. 226 и на ней выполните горизонтальный разрез.

Рис. 226. Задание для выполнения горизонтального разреза

Упражнение 113

Определите и запишите в тетради, какой разрез (фронтальный, горизонтальный или профильный) и на каких чертежах целесообразно выполнить (рис. 227).

Пример записи:...- профильный...- горизонтальный.

Рис. 227. Задание на выбор целесообразного разреза (фронтального, профильного и горизонтального)
