Некоторые правила построения сечений

Обозначение сечений

Положение секущей плоскости указывают на чертеже линией сечения - разомкнутой линией, которая проводится в виде отдельных штрихов, не пересекающих контур соответствующего изображения. Толщина штрихов берётся в пределах от $ до 1^1/₂S, а длина их от 8 до 20 мм. На начальном и конечном штрихах перпендикулярно им, на расстоянии 2-3 мм от конца штриха, ставят стрелки, указывающие направление взгляда. У начала и конца линии сечения ставят одну и ту же прописную букву русского алфавита. Буквы наносят около стрелок, указывающих направление взгляда с внешней стороны, рис. 12. Над сечением делают надпись по типу А-А. Если сечение находится в разрыве между частями одного и того же вида, то при симметричной фигуре линию сечения не проврдяЯ4. Сечение можно располагать с поворотом, тогда к надписи А-А должен быть добавлен символ

повёрнуто О, то есть А-АО.

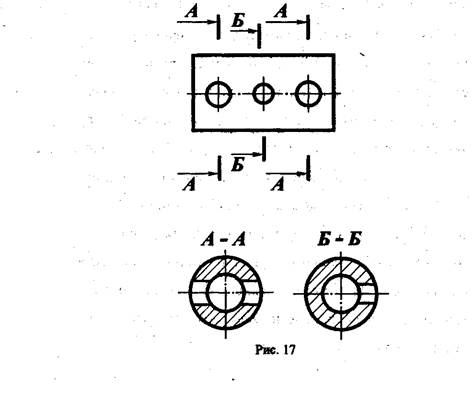

На чертеже одной детали может быть столько различных сечений, сколько нужно для полного выявления её формы. Дня нескольких одинаковых сечений, относящихся к одному и тому же предмету, следует линии сечения обозначать одной и той же буквой и вычерчивать одно сечение (рис. 17).

Если секущая плоскость проходит через ось поверхности вращения, ограничивающей отверстие или углубление, то контур отверстия или углубления показывают полностью (рис. 18).

Однако можно заметить, что это относится к изображениям отверстий и углублений цилиндрической, конической и шарообразной формы и не распространяется на изображение в сечении шпоночного паза.

V Вопрос 3. По двум заданным видам постройте третий вид, применив необходимые разрезы. Выполните технический рисунок детали.

Билет №4

V Вопрос 1. Расскажите об особенностях чертёжного шрифта.

Все надписи, цифры и знаки на чертеже выполняются чертёжным шрифтом. Размер шрифта определяется высотой прописных букв (h).

Стандарт устанавливает следую­щие размеры шрифта: 2,5; 3,5; 5; 7; 10. Написание букв или цифр может быть с наклоном в 75° или

без наклона (рис. 5).

Высота строчных букв равна размеру предыдущего (меньшего) шрифта. Например, для шрифта 10 высота строчной буквы равна 7 мм. Ширина букв равна =0,6h, а рас­стояние между буквами - 0,2h. Толщина линии шрифта выбирается равной 0,l h.

Надписи выполняют только карандашом от руки. Надписи долж­ны быть чёткими и аккуратными. Написание букв или цифр должно соответствовать стандарту.

Основную надпись обычно заполняют шрифтом 3,5, а название чертежа шрифтом 5 или 7.

Вопрос 2. Что называется разрезом? Чем он отличается от сечения. Перечислите виды разрезов.

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). На разрезе показывают то, что находится в секущей плоскости и за ней.

Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.

Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.

На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный.

Для определения количества необходимых разрезов стремятся наименьшее количество, обеспечив при этом достаточную ясность чертежа.

Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.
