Общие правила оформления разрезов и сечений

Штриховка, которой выделяют на чертеже сечения (независимо от того, являются сечения самостоятельными изображениями или входят в состав разреза), служит также для обозначения вида материала, из которого изготовлена деталь.

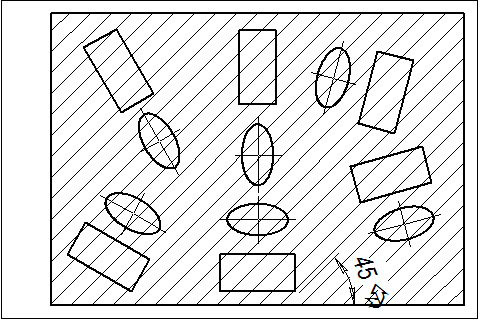

ГОСТ 2.305-68 устанавливает графические обозначения материалов в сечениях, а также правила их нанесения на чертежах [1, 2]. Сечения металлических предметов, на чертежах обозначаются штриховкой сплошными, тонкими параллельными прямыми линиями толщиной 0.3 – 0.5 мм, проводимыми под углом 45° к линии рамки чертежа (рис. 5).

Рис. 5

Если направление штриховки совпадает с направлением линий контура детали или осевыми линиями, рекомендуется выполнять штриховку под углами 30° или 60° (рис. 6).

(а)	(б)

Рис. 6

Линии штриховки наносят с наклоном влево или вправо, но в одну и ту же сторону на всех изображениях, относящихся к одной детали. Расстояния между параллельными прямыми линиями штриховки должны быть 3 – 5 мм и одинаковыми для всех сечений детали.

Согласно ГОСТ 2.305-68 положение секущей плоскости на чертежах указывают линией сечения. Для изображения линий сечения применяют разомкнутую линию с длиной штриха 8 – 20 мм и толщиной в диапазоне S – 1.5 S, где S — толщина основных (контурных) линий чертежа. Линия вычерчивается с элементами, показанными на рис. 7. Начальный и конечный штрихи не должны пересекать контур изображения или каких-либо других линий чертежа. Штрихи указывают положение секущей плоскости, а направление проецирования (взгляда) указывается стрелками на начальном и конечном штрихах; стрелки должны наноситься на расстоянии 2 – 3 мм от конца штриха.

Секущая плоскость обозначается с двух сторон надписью, которая состоит из одинаковых прописных букв кириллицы, начиная с А, без пропусков и повторений. Буквы наносят около каждой стрелки, указывающей направление взгляда так, чтобы стрелки размещались между буквой и изображением. Буквы всегда пишутся вертикально по отношению к основной надписи чертежа, как будто располагаются на горизонтальной строке. Размер шрифта для надписи на два номера больше, чем для цифр размерных чисел. Величина L на рис. 7 не менее 3 мм.

Над изображением — сечением или разрезом — делают надписи буквами, соответствующими обозначению секущей плоскости, написанными через тире по типу А-А, Б-Б, В-В (всегда двумя буквами через тире). Если сечение выполнено в другом масштабе, в надписи добавляется информация об изменении масштаба. Например, А-А(2:1). Примеры оформления разрезов и сечений приведены ниже.

Если секущая плоскость совпадает с плоскостью симметрии детали, а соответствующее изображение разреза располагается на месте одного из основных видов (см. подраздел 1.1.2), то для такого разреза положение секущей плоскости не указывают, а сам разрез надписью А-А не сопровождают. По этой причине фронтальный разрез на рис. 4 не надписан, секущая плоскость Г не обозначена.

Разрез симметричной детали без обозначения секущей плоскости мысленно относят к соответствующей плоскости симметрии. Как правило, разрезы выполняют на месте основных видов.

На рис. 8 изображены три проекции пятигранной призмы. Так как призма симметрична относительно фронтальной плоскости симметрии, то разрез призмы этой плоскостью на чертеже не обозначен. Не надписан поэтому и фронтальный разрез призмы, помещенный на месте главного вида. Относительно профильной плоскости А-А призма несимметрична, поэтому обозначается положение секущей плоскости, а чтобы не было разночтений, стрелками указывается также и направление взгляда. Профильный разрез, полученный этой плоскостью, помещен на месте вида слева и надписан А-А.

В задании на расчетно-графическую работу «Проекционное черчение» предусмотрено выполнение фронтального и профильного разрезов на чертеже, но заданные детали чаще всего являются симметричными. Поэтому на чертеже РГР, за редким исключением, разрезы не обозначаются.
