Предварительная разграфка

ЗНАКОВ И НАДПИСЕЙ

ПРИЕМЫ ВЫЧЕРЧИВАНИЯ УСЛОВНЫХ

Вычерчивание условных знаков и надписей можно производить при помощи различных трафаретов, палеток и шаблонов. Их изготавливают из прямоугольного листа прозрачного пластика, прорезая сквозные отверстия в форме условных знаков или четырехугольные отверстия с заданным расстоянием между ними для нанесения площадных условных знаков. Прямоугольная форма трафарета помогает располагать его на плане параллельно рамкам плана, а прозрачность – помещать отверстие в нужном месте. При помощи трафаретов можно быстро сделать разграфку расстояния между значками на линиях связи, на изгородях, на железных дорогах, наметить в карандаше внемасштабные условные знаки и зарамочное оформление. Для выполнения подписей стандартным шрифтом вместо карандашной разграфки применяют специальный трафарет, в котором вырезаны окошечки по ширине и высоте букв.

Заметное ускорение в работе дает применение заранее заготовленных типовых элементов. К ним относятся деколи и темплеты. Д еколи представляю прозрачную пленку, на которую несколько раз специальной краской наносится изображение букв, цифр и условных обозначений, подлежащее переводу на чертеж. Деколи позволяют получать изображения на всех видах бумаги, карандашной и полотняной кальке и пластиках.

Темплеты – различные по форме и цвету этикетки или отдельные листы, требующие предварительной разрезки. Темплет в переводе с английского языка означает «изображение». При работе с темплетом необходимо отделить от него защитную пленку и приклеить его в нужное место. Этот метод обеспечивает оперативное выполнение оформительских работ, а выполнение чертежей сводится к монтажу их отдельных элементов (аппликация) и обеспечивает точность и чистоту исполнения. К единственному недостатку темплетов относят их одноразовое использование.

При построении условных знаков выполняется предварительная разграфка: основная для вычерчивания главной фигуры знака и вспомогательная для вычерчивания деталей знака
(рис. 40).

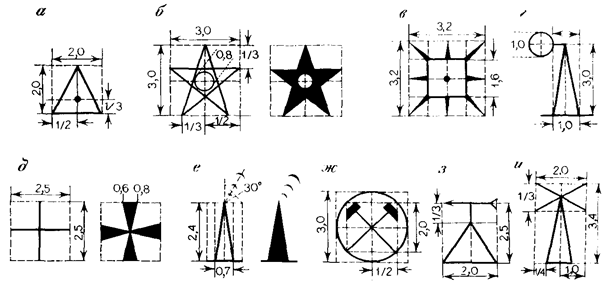

Рис. 40. Предварительная разграфка для условных знаков

Например, для вычерчивания условного знака пункта триангуляции (рис. 40, а), вначале строят квадрат, т.к. высота этого знака равна его ширине. Условный знак астрономического пункта (рис.40, б) на топографических планах всех масштабов выполняется в виде пятиконечной звезды; его можно построить с помощью квадрата или транспортира.

После разграфки условные знаки вычерчивают тушью. Сложные по начертанию знаки можно предварительно построить карандашом. Контролируют размеры условных знаков измерительной лупой.
