Особенности построения отдельных видов шрифтов

Для приобретения первоначального опыта можно вычерчивать буквы и цифры с предварительной рисовкой их карандашом, в дальнейшем их следует вычерчивать сразу тушью без предварительной рисовки карандашом.

Перед началом вычерчивания нужной буквы определяют толщину ее основных и второстепенных элементов, затем ширину буквы и по мере вычерчивания отдельных элементов буквы намечают опорные (ориентировочные) точки, которые служат границами элементов буквы (рис. 58, а).

Прямые буквы начинают вычерчивать с левого элемента, затем вычерчивают ее правый элемент, затем горизонтальные элементы и в последнюю очередь – наклонные (рис. 58, б).

У овальных букв вычерчивают вертикальные части левого и правого элементов, затем части горизонтальных элементов и только потом – закругления.

Вычерчивают буквы волосными линиями, затем их элементы утолщают до установленной для данного шрифта величины. Утолщение элементов производится в порядке, принятом при вычерчивании.

Рекомендованный порядок построения, вычерчивания и утолщения элементов букв относится ко всем шрифтам, но при этом необходимо:

- верхний горизонтальный элемент у букв Б, В, Г, Е вычерчивать короче, чем нижний (на одну четверть толщины основного элемента), а нижнюю часть букв А, Ж, З, К, Х, Я вычерчивать на половину толщины основного элемента шире, чем верхнюю;

- в шрифтах, где все элементы букв одинаковой толщины (Т−132, Р−151, БСАМ) горизонтальные элементы вычерчивать на толщину волосного штриха тоньше вертикальных;

- верхние и нижние закругления в овальных буквах и цифрах выносить за пределы разграфки;

- средний горизонтальный элемент у букв Б, В, Е, Ж, З, К, Н, Ы, Ь, Э, Ю и цифр 3, 5, 6, 8, 9, а также центр пересечения элементов буквы Х вычерчивать выше середины строки, а у букв Ч и Р, наоборот, ниже середины на ту же величину;

- средний горизонтальный элемент буквы Я вычерчивать посередине, а буквы А и цифры 4 – на расстоянии одной четверти высоты буквы от нижней линии разграфки;

- расстояние между правыми и левыми элементами в буквах П и Ц вычерчивать на толщину волосного штриха меньше, чем в букве Н, а в букве И несколько больше, чем в букве Н.

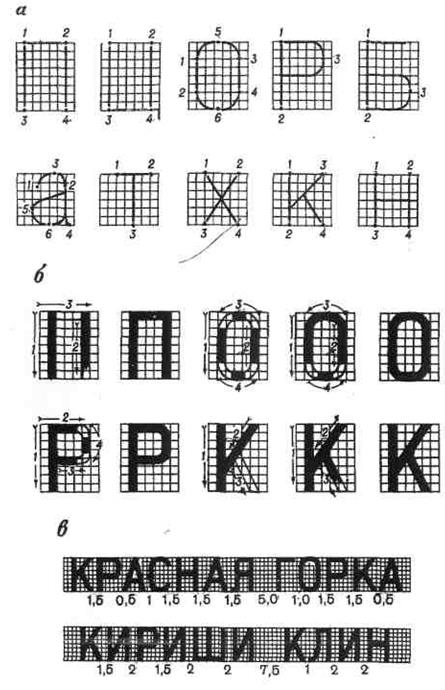

Рис. 58. Порядок вычерчивания букв: а – опорные точки; б –
порядок вычерчивания буквы; в – интервалы между буквами и словами

При вычерчивании букв и цифр следует пользоваться таблицами, на которых показаны особенности их построения (приложение 2). Буквы в таблицах разделены на группы в зависимости от сложности построения. В таблицах показан порядок построения букв, являющихся основой для группы букв.

Промежутки между буквами в словах

При вычерчивании букв следует соблюдать правила начертания отдельных букв и выдерживать интервалы между ними (рис. 58, в).

Равные интервалы создают впечатление разрывов между буквами или впечатление сгущения букв, в зависимости от их сочетания. Например, при соседстве прописных букв ГА или ТД просветы кажутся увеличенными, при соседстве букв ПН или ШИ – кажутся уменьшенными.

Поэтому величину интервала между буквами определяет не расстояние между краями букв, а образующаяся между буквами свободная площадь – межбуквенный просвет. Величина интервалов измеряется в ТОЭ, зависит от формы соседних букв и может меняться от 0 до 2 ТОЭ.

Наибольший интервал 2 ТОЭ принимают, если соседние буквы имеют прямые элементы. Например, при написании букв П Н.

Если рядом находятся прямой и овальный / наклонный элемент, интервал между буквами принимают равным 1,5 ТОЭ.

При вычерчивании в соседстве овальных или наклонных элементов интервал принимают равным 1 ТОЭ.

При сочетании букв ГА и ТД интервал между буквами отсутствует.

Откладывать это расстояние следует по середине строки.

Промежутки между словами (рис. 58, в) в тексте равны полуторной ширине нормальной буквы. В названиях, состоящих из двух слов и более (например, Нижний Тагил, Ростов-на-Дону), промежутки между словами берут в одну ширину нормальной буквы.

Промежутки между цифрами в числах равны 1 ТОЭ, кроме:

- промежутка между единицами, который равен 2 ТОЭ;

- промежутка между единицей и любой другой цифрой, который принимают в 1,5 ТОЭ;

- промежутка между четверкой и семеркой (но не наоборот), равного 0,5 ТОЭ.

Каждый картографический шрифт имеет свою область применения, которую следует изучить по соответствующему разделу в «Условных знаках для топографических планов масштабов 1:5000, 1:2000, 1:1000, 1:500» [1]. Для ведения записей в полевых журналах и вычислительных ведомостях рекомендуется использовать вычислительный шрифт. При оформлении документации в землеустроительном и кадастровом черчении повсеместно используют стандартный шрифт. Основные правила построения основы букв и цифр в этих шрифтах, правила расстановки промежутков между буквами в словах и между словами приведены в приложении 2.

3.4.1 Топографический полужирный шрифт Т−132

Это наиболее простой по своему начертанию шрифт, применяется на топографических планах масштабов 1:5000 – 1:500 для надписей населенных пунктов. Шрифт имеет отчетливое написание и легко читается (приложение 2).

Надписи населенных пунктов городского типа делают полностью прописными буквами. У надписей населенных пунктов сельского типа прописной пишется только первая буква, остальные − строчными (этим подчеркивается характер населенного пункта).

Особенность шрифта Т–132: большинство букв состоит из прямых элементов правильной прямоугольной формы одинаковой толщины ТОЭ, равной в прописных буквах и цифрах 1/8 высоты буквы, а в строчных – 1/6.

Высота прописных букв в названиях городов принимается равной 6,0 – 8,0 мм; в названиях поселков высота меньше и зависит от числа домов:

- с числом домов более 200 – 5,0 мм;

- от 100 до 200 домов – 4,5 мм;

- от 20 до 100 домов – 4,0 мм;

- менее 20 домов – 3,5 мм.

Высота строчных букв принимается в полтора раза меньше прописных. Ширина нормальной прописной буквы равна пятикратной толщине основного элемента, а строчной – четырехкратной толщине.

При вычерчивании прописных букв топографического полужирного шрифта учитывают следующее:

- узкие буквы имеют ширину 4 ТОЭ (половину высоты буквы);

- широкие буквы: Ж имеет ширину 8 ТОЭ, Ф, Ш, Щ – 7 ТОЭ, Ю – 6,5 ТОЭ;

- буквы Д, М, Ы по ширине составляют6 ТОЭ, А, Т, У, Х – 5 ТОЭ;

- средний горизонтальный элемент равен 3/4 ТОЭ;

- средний горизонтальный элемент букв Н, Е, Х, Ы, Б, В, Э, Ю, З, Я вычерчивается выше средней линии на половину ТОЭ, у букв Р и Ч – на ту же величину ниже средней линии;

- верхний горизонтальный элемент у букв Б, Г, Е вычерчивается на половину ТОЭ короче ширины нормальной буквы;

- верхняя часть букв З, В, Я и цифр 3, 8 уже нижней части на одну четверть ТОЭ;

- буква К вверху уже, чем внизу на половину ТОЭ;

- верхняя часть букв Ж, Х уже нижней части на ТОЭ (по половине с каждой стороны);

- радиус закруглений овальных букв и цифр колеблется от 1/8 до 1/4 высоты буквы;

- закругление левого элемента в букве Л начинается с половины высоты буквы.

Строчные буквы, кроме а, б, е, р, у, ф имеют такую же конфигурацию, как прописные.

Соотношение между шириной узкой буквы и ее высотой принимается 4:6.

В строчных буквах б, р, у, ф элементы, выступающие за верхнюю и нижнюю линии разграфки, равняются половине высоты основной части буквы.

3.4.2 Рубленый широкий шрифт Р−152

Применяется на топографических планах для выполнения следующих надписей:

- вторых или повторных названий городов (высота прописных букв 5,0 мм);

- названий поселков сельского типа (высота прописных букв 2,5 – 4,0 мм);

- зарамочного оформления плана, названий улиц, переулков, площадей (высота прописных букв 1,6 – 3,0 мм);

- буквенных индексов жилых и нежилых построек, числа этажей (высота прописных букв и цифр 1,6 – 3,0 мм);

- высот горизонталей и глубин изобат (высота цифр 2,0–1,6 мм).

Рубленый широкий шрифт (Р−152) относится к разряду остовных (волосных) шрифтов, у которых элементы букв состоят из тонких линий от 0,1 мм до 0,5 мм в зависимости от высоты шрифта.

По своему строению букв и цифр этот шрифт очень похож на топографический полужирный шрифт (Т−132) и отличается от него лишь большей шириной и большей овальностью букв.

Все элементы шрифта Р−152 имеют одинаковую толщину, равную в прописных буквах и цифрах 1/16 высоты буквы, а в строчных – 1/12.

Ширина нормальной прописной буквы равна двенадцатикратной толщине основного элемента, а строчной – десятикратной толщине.

Высота прописных букв в полтора раза больше строчных. Соотношение между шириной узкой буквы и ее высотой 5:8.

Средний горизонтальный элемент прописных букв и элементы строчных букв б, р, у, ф, выступающие за верхнюю и нижнюю линии разграфки, вычерчиваются так же, как и в подобных буквах топографического шрифта Т−132.

Радиус закруглений овальных прописных букв и цифр в данном шрифте равен 3 ТОЭ, а строчных – 2,5 ТОЭ.

3.4.3 Древний курсив полужирный Д−432

Шрифт Д–432 применяют в следующих названиях:

– поселков городского типа и иных;

– судоходных и несудоходных рек;

– хребтов, гор, курганов, скал, оврагов, балок, островов, мысов, солончаков, болот, урочищ;

– вторые и повторные надписи за рамками планов.

Шрифт применяют для указания следующих характеристик:

– численные значения характеристик топографических объектов (высоты, глубины, длины, ширины, диаметра, грузоподъемности, расстояния)

– отметки высот;

– даты измерения урезов воды;

– нумерация геодезических пунктов, домов, смотровых колодцев на трубопроводах, скважин, лесных кварталов, пограничных знаков.

Особенности начертания заглавных и строчных букв этого шрифта приведены в приложении 2.

Буквы не имеют подсечек, каплеобразных элементов, углов и стрелок. Характерным является отсутствие у нижних правых закруглений соединительных элементов в строчных буквах, за исключением буквы а, у которой этот элемент дан очень коротким. В буквах ж, к, ц, щ закругления выражены в начальной форме. Рисунки строчных и заглавных букв разные, кроме ж, з, к, л, о, с, х, ч, э, ю, я.

3.4.4 БСАМ курсив остовный Бо₂−431

Этот шрифт разработан для надписей названий на картах Большого советского атласа мира (отсюда и его название). На топографических планах шрифтом БСАМ курсив остовным 2 надписывают:

- названия пунктов триангуляции;

- пояснительные надписи к условным знакам опорных пунктов, сооружений, ограждений, построек и дорог;

- пояснительные надписи к условным знакам гидрографии, рельефа, растительности;

- надписи специализации совхозов и промышленных предприятий.

Буквы данного шрифта строятся с наклоном, равным 1/3, вправо. Все элементы букв имеют одинаковую толщину, равную 1/16 высоты для прописных букв и цифр и 1/12 высоты для строчных букв.

Высота прописных букв шрифта в зависимости от важности и назначения объектов колеблется в пределах от 2,0 до 3,0 мм.

Высота строчных букв в полтора раза меньше прописных.

Ширина нормальной прописной буквы равна десятикратной толщине основного элемента, а строчной – восьмикратной толщине.

Строчные буквы по своему виду приближаются к обыкновенному рукописному шрифту и по начертанию отличаются от прописных букв.

Соотношение между шириной узкой буквы и ее высотой для прописных букв 5:8, а для строчных – 4:6.

При вычерчивании букв шрифта Бо₂−431 необходимо учитывать следующие рекомендации:

- средний горизонтальный элемент в прописных и строчных буквах Б, В, Е, Ж, З, К, Н, Ы, Ъ, Э, Ю, Я располагают нижним краем на средней линииразграфки, а в прописных и строчных буквах Ч, Р –верхним краем;

- выступы в прописных буквах Д, Ц, Щ делают в стороны и вниз на две толщины основного элемента;

- закругления в овальных буквах и внешние закругления элементов строчных буквах а, н, к, л, м, н, п, т, ц, ч, ш, я начинаются на расстоянии в 2 ТОЭ от нижней или верхней линий разграфки и, коснувшись этих линий, продолжаются в сторону и вверх (вниз) на три толщины основного элемента;

- внутренние закругления элементов встрочных буквах и, т, п, ц, ш начинаются также на расстоянии в 2 ТОЭ от линий разграфки и продолжаются, пока не достигнут точек, лежащих на 1/3 расстояния между двумя соседними элементами буквы иотстоящих от линии разграфки на расстоянии 1 ТОЭ, далее эту линию поворачивают вверх (вниз) и продолжают на 3 ТОЭ;

- концы некоторых элементов в прописных буквах Ж, К, Л, У, Я и в строчных буквах ж, з, к, л, м, с, у, ф, х, э, я имеют закругленную форму диаметром в 1 ТОЭ.

Особенностью курсивных шрифтов является наличие подсечек и закруглений.

В строчных буквах этого шрифта подсечки выступают в левую сторону на две, а в прописных буквах − на 1,5 ТОЭ в обе стороны. Исключением являются прописные буквы А и Х, у которых из-за особого наклона их элементов подсечки делаются в обе стороны на 1 ТОЭ.
