БИЛЕТ №11

По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.

1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
2. Выявите отличие машиностроительного чертежа от строительного

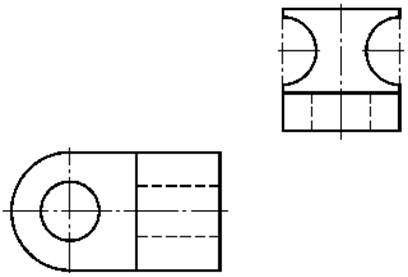

3. По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.

1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?

Слово “аксонометрия” в переводе с греческого языка обозначает “изменение по осям”. Существуют фронтальная диметрическая (кабинетная) и изометрическая проекции.

Кабинетная проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: ось x – горизонтально, ось z – вертикально, ось y – под углом 45^O к горизонтальной линии. При построении объекта в кабинетной проекции по осям x и z откладывают натуральные размеры, по оси y – сокращенные в два раза.

Изометрическая проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: оси x и y располагают под углом 30^O к горизонтальной линии, ось z располагают вертикально. При построении в изометрической проекции по осям x, y, z откладывают натуральные размеры предмета.
