Билет №13

По двум заданным видам постройте третий вид или проведите недостающие линии на чертеже. Выполните технический рисунок детали.

1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?
2.. Что называется разрезом? Чем он отличается от сечения? Перечислите виды разрезов
3. По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали

1. Что такое аксонометрическая проекция? Какие виды аксонометрической проекции используются для наглядного изображения объекта?

Слово “аксонометрия” в переводе с греческого языка обозначает “изменение по осям”. Существуют фронтальная диметрическая (кабинетная) и изометрическая проекции.

Кабинетная проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: ось x – горизонтально, ось z – вертикально, ось y – под углом 45^O к горизонтальной линии. При построении объекта в кабинетной проекции по осям x и z откладывают натуральные размеры, по оси y – сокращенные в два раза.

Изометрическая проекция получается при помощи аксонометрических осей x, y и z, которые расположены следующим образом: оси x и y располагают под углом 30^O к горизонтальной линии, ось z располагают вертикально. При построении в изометрической проекции по осям x, y, z откладывают натуральные размеры предмета.

2. Что называют разрезом? Чем он отличается от сечения? Перечислите виды разрезов.

Разрез – это изображение предмета, мысленно рассеченного плоскостью (или несколькими плоскостями). На разрезе показывают то, что находится в секущей плоскости и за ней.

Разрез отличается от сечения тем, что на нем показывают не только то, что находится в секущей плоскости, но и то, что находится за ней.

Между разрезом и сечением существует различие. Его видно в рис. 20.

Разрез отличается от сечения тем, что на нём показывают не только то, что находится в секущей плоскости, но и то, что наводится за ней.

Разрезы бывают простые и сложные. Если разрез получается при помощи 1 секущей плоскости, он называется простым, если при помощи 2 – сложным. В свою очередь сложные разрезы разделяются на ступенчатые и ломаные. Если секущие плоскости параллельны, то разрез ступенчатый, если пересекаются – ломаным.

На одном чертеже может быть несколько разрезов, например фронтальный, горизонтальный и профильный.

Для определения количества необходимых разрезов стремятся наименьшее количество, обеспечив при этом достаточную ясность чертежа.

Фронтальный разрез обычно располагают на месте главного вида, профильный – на месте вида слева, а горизонтальный – на месте вида сверху.

Горизонтальным называется разрез при секущей плоскости, параллельной горизонтальной плоскости проекции.

Наклонным называется разрез при секущей плоскости, составляющий с горизонтальной плоскостью проекции угол, отличный от прямого.

Вертикальный разрез при секущей плоскости параллельной фронтальной плоскости проекций называется фронтальным разрезом.

Вертикальный разрез при секущей плоскости параллельной профильной плоскости проекций называется профильным разрезом.

Местным разрезом называется разрез, служащий для выяснения устройства предмета лишь в отдельном ограниченном месте.

Когда секущая плоскость совпадает с плоскостью симметрии предмета в целом и соответствующие изображения расположены на одном и том же листе в непосредственной проекционной связи и не разделены какими-либо другими изображениями, для горизонтальных, фронтальных и профильных разрезов не отмечают положение секущей плоскости и сам разрез не сопровождают надписью.

В остальных случаях положение секущей указывают на чертеже линией сечения. Для линии сечения применяют разомкнутую линию. На начальном и конечном штрихах ее наносят стрелки, указывающие направление взгляда. Начальный и конечный штрихи разомкнутой линии не должны пересекать контур изображения.

У начала и конца линии сечения ставится одна и та же прописная буква русского алфавита. Над разрезом делается надпись по типу А – А, т.е. двумя одинаковыми буквами через тире, с тонкой чертой внизу. Буквы у линий сечения и у стрелок должны быть большего размера, чем цифры размерных чисел на том же чертеже.

При выполнении разрезов:

1. Штриховые линии, которыми изображены внутренние очертания, обводятся сплошными основными линиями, так как они стали видимыми.
2. Фигура сечения, входящая в разрез, заштрихована. Штриховка дана только там, где сплошные части детали попали в секущую плоскость.
3. Линия, находящаяся на передней неизображаемой части предмета, не показана.

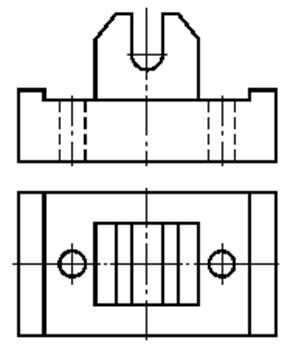

3.По двум заданным видам построить третий вид, применив необходимые разрезы. Выполните технический рисунок детали
