Чертежи выполняются на листах размерами, установленными ГОСТ 2. 301-68. Форматы чертежей, определяемые шириной и длиной листа, подразделяются на основные и дополнительные.

Форматы листов устанавливаются размерами внешней рамки (выполненной тонкой линией) оригиналов, подлинников, дубликатов, копий.

Формат с размерами сторон 1189 × 841 мм, площадь которого равна 1 м2, и другие форматы, полученные путем последовательного деления его на две равные части параллельно меньшей стороне соответствующего формата, принимаются за основные.

Обозначения и размеры сторон основных форматов должны соответствовать указанным в таблице 1.



Таблица 1 - Основные форматы

Обозначение формата Размеры сторон формата, мм
А0 А1 А2 А3 А4 841 × 1189 594 × 841 420 × 594 297 × 420 210 × 297



При необходимости можно применять формат А5 с размерами сторон 148 × 210 мм.

Допускается применение дополнительных форматов, образуемых увеличением коротких сторон основных форматов на величину, кратную их размерам.

При выполнении чертежей принимаются масштабы изображений, установленные ГОСТ 2.302-68.

Масштабы изображений на чертежах должны выбираться из следующего ряда (таблица 2):



Таблица 2 - Масштабы изображений

Масштабы уменьшения 1:2; 1:2;5; 1:4; 1:5; 1:10; 1:15; 1:20; 1:25; 1:40; 1:50; 1:75; 1:100; 1:200
Натуральная величина 1: 1
Масштабы увеличения 2:1; 2,5:1; 4:1; 5:1; 10:1; 20:1; 40:1; 50:1; 100:1

Чтобы чертеж был выразительным и легко читался, он должен быть оформлен линиями различной толщины и формы. Линии чертежа должны иметь начертание в соответствии с их назначением по ГОСТ 2.303-68.

Государственным стандартом установлены следующие линии и их назначение (таблица 3).

Толщина сплошной основной линии s должна быть в пределах от 0,5 до 1,4 мм в зависимости от величины и сложности изображения, а также от формата чертежа.

Толщина линий одного и того же типа должна быть одинакова для всех изображений на данном чертеже, вычерчиваемых в одинаковом масштабе.



Таблица 3 - Линии чертежа

Наименование Начертание Толщина линии по отношению к толщине основ­ной линии Основное назначение
1 Сплошная тол­стая основная   Линии видимого контура Линии перехода видимые Линии контура сечения (вынесенного и входящего в состав разреза)
2 Сплошная тон­кая   От до Линии контура наложен­ного сечения Линии размерные и выносные Линии штриховки Линии–выноски Полки линий–выносок и подчерки­вание надписей Линии для изображения пограничных деталей («обстановка») Линии для ограничения выносных элементов на видах разрезах и сече­ниях Линии перехода воображаемые Следы плоскостей, линии построения характерных точек при специальных построениях
3 Сплошная вол­нистая   От до Линии обрыва Линии разграничения вида и разреза
4 Штриховая От до Линии невидимого контура Линии перехода невидимые
5 Штрихпунк­тирная тонкая От до Линии осевые и центровые Линии сечений, являющиеся осями для наложенных или вынесенных се­чений
6 Сплошная тонкая с изломами От до Длинные линии обрыва

Все надписи на чертежах должны быть выполнены чертежным шрифтом.

ГОСТ 2.304-81 устанавливает два типа шрифта: тип А и тип Б, с наклоном и без наклона. В настоящем пособии подробно рассмотрен шрифт тип А с наклоном 75° и параметрами, приведенными в таблице 4.

Размер шрифта h – величина, определенная высотой прописных букв в миллиметрах.

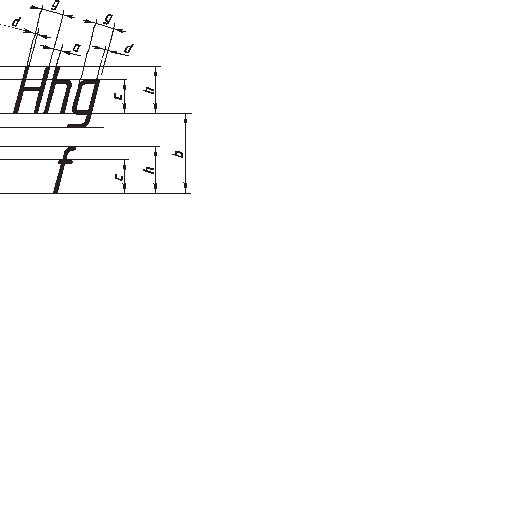

Высота прописных букв h измеряется перпендикулярно к основанию строки. Высота строчных букв c определяется из отношения их высоты (без отростков k) к размеру шрифта h, например, с = 7/10h (рисунки 1 и 2)

Ширина буквы g – наибольшая ширина буквы, измеренная в соответствии с рисунками 1 и 2, определяется по отношению к размеру шрифта h, например, g=6/10h, или по отношению к толщине линии шрифта d, например, g = 6d.

Толщина линии шрифта d – толщина, определяемая в зависимости от типа и высоты шрифта.





Рисунок 1

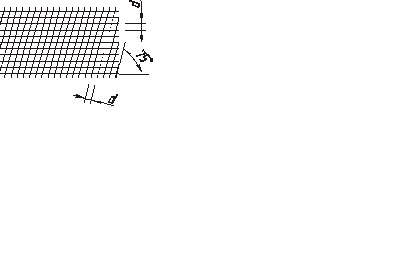

Вспомогательная сетка – сетка образованная вспомогательными линиями, в которые вписываются буквы. Шаг вспомогательных линий сетки определяется в зависимости от толщины линии шрифта d (рисунок 2).





Рисунок 2





Таблица 4 - Шрифт типа А (d= h/14) с наклоном

Параметры шрифта Обозна­че­ние Относительный размер Размер, мм
Размер шрифта, вы­сота про­писных букв h (14/14) h 14 d 2,5 3,5 5,0 7,0 10,0 14,0 20,0
Высота строчных букв с (10/14)h 10 d 1,8 2,5 3,5 5,0 7,0 10,0 14,0
Расстояние между бук­вами а (2/14) h 2 d 0,35 0,5 0,7 1,0 1,4 2,0 2,8
Минималь­ный шаг строк (вы­сота вспомо­гательной сетки) b (22/14) h 22 d 4,0 5,5 8,0 11,0 16,0 22,0 31,0
Минималь­ное расстоя­ние между словами е (6/14) h 6 d 1,1 1,5 2,1 3,0 4,2 6,0 8,4
Толщина линии шрифта d (1/14) h d 0,18 0,25 0,35 0,5 0,7 1,0 1,4



Примечания:

1 Расстояние a между буквами, соседние линии которых не параллельны между собой (например, ГА, АТ), может быть уменьшено наполовину, т.е. на толщину d линии шрифта.

2 Минимальным расстоянием между словами е, разделенными знаками препинания, является расстояние между знаком препинания и следующим за ним словом.

3 Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40.

4 Предельные отклонения размеров букв и цифр +0,5 мм.

Начертание букв и символов приведены на рисунках 3, 4, 5, 6, 7.

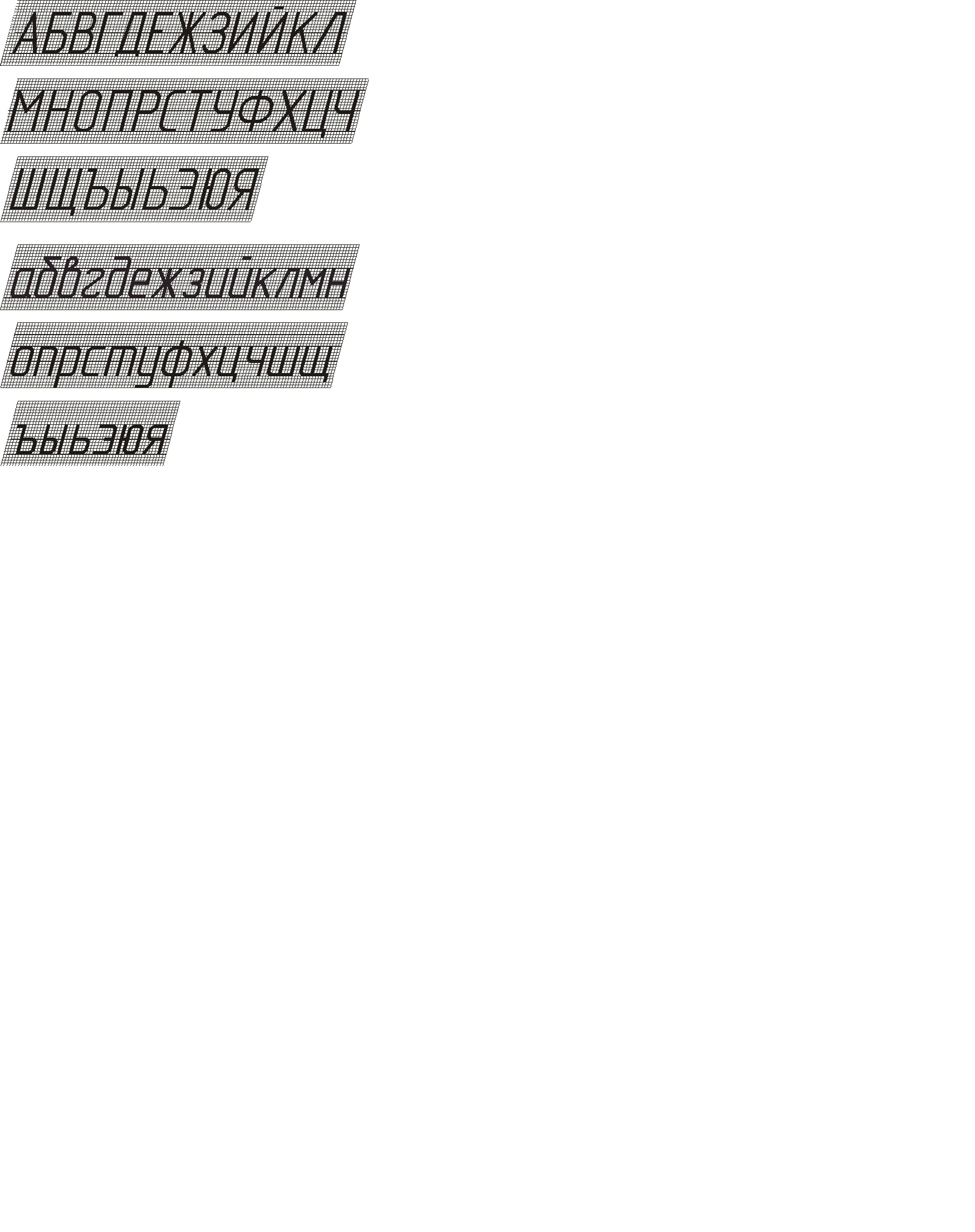

РУССКИЙ АЛФАВИТ (КИРИЛЛИЦА)





Рисунок 3


ЛАТИНСКИЙ АЛФАВИТ





Рисунок 4

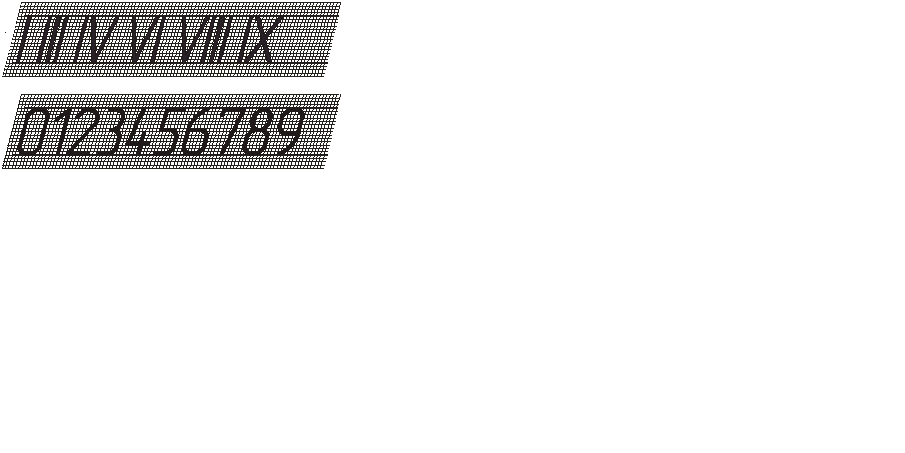

АРАБСКИЕ И РИМСКИЕ ЦИФРЫ



Рисунок 5

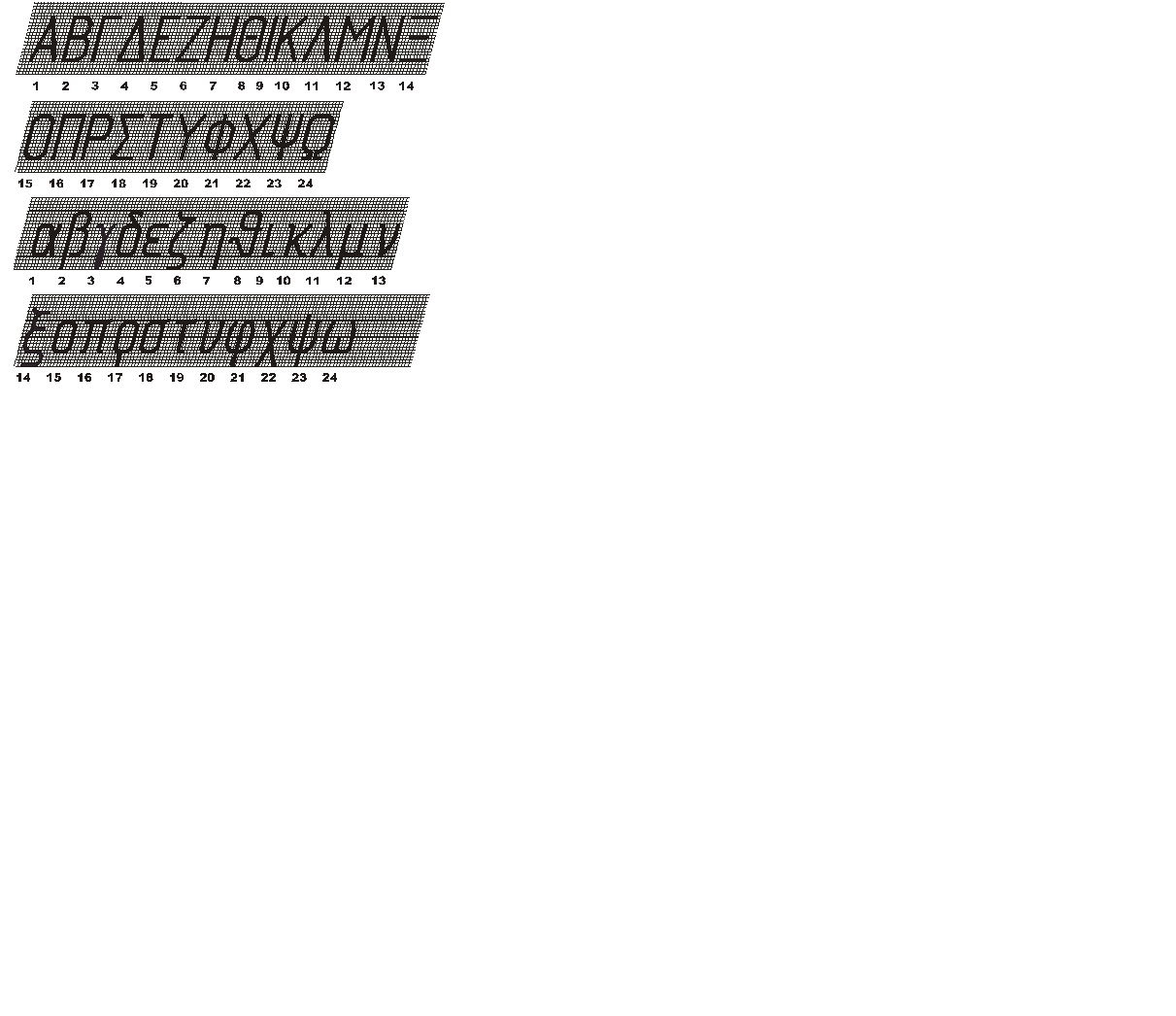

ГРЕЧЕСКИЙ АЛФАВИТ





Рисунок 6





Наименование букв греческого алфавита, приведенных на рисунке 6:
1 – альфа 9 – йота 17 – ро
2 – бета 10 – каппа 18 – сигма
3 – гамма 11 – ламбда 19 – тау
4 – дельта 12 – мю 20 – ипсилон
5 – эпсилон 13 – ню 21 – фи
6 – дзета 14 – кси 22 – хи
7 – эта 15 – омикрон 23 – пси
8 – тэта 16 – пи 24 – омега






ЗНАКИ



Рисунок 7

Наименования знаков приведены в таблице 5.

Таблица 5 - Наименования знаков

Номера знаков на чер­тежах Наименование знака Номера знаков Наименование знака
  Точка   Процент
  Двоеточие   Градус
  Запятая   Минута
  Точка с запятой   Секунда
  Восклицательный знак   Параллельно
  Вопросительный знак   Перпендикулярно
  Кавычки   Угол
  И   Уклон
  Параграф   Конусность
  Равенство   Квадрат
  Величина после округле­ния   Дуга
  Соответствует   Диаметр
  Асимптотически равно   Радикал
  Приблизительно равно   Интеграл
  Меньше   Бесконечность
  Больше   Квадратные скобки
17 и 17а Меньше или равно   Круглые скобки
18 и 18а Больше или равно   Черта дроби
  Плюс   Номер
  Минус тире   От до
  Плюс – минус   Знак подобия
22 23 Умножение   Звездочка
  Деление
