Установка режимов чертежа

Настройка текстового стиля

При загрузке AutoCAD по умолчанию установлен определенный стиль текста Standart, в котором установлен шрифт txt. Для выполнения надписей на чертеже лучше использовать шрифт Arial (курсив.

Выбрать в корневом меню Формат (Format),подменю Текстовой стиль (Text Style),указать кнопку «новый» (new) и установить параметры для нового стиля (рис. 1.6):

Имя шрифта – Arial;

Начертание - курсив;

Высота – 0,000;

Степень растяжения – 1,0000;

Угол наклона – 0.

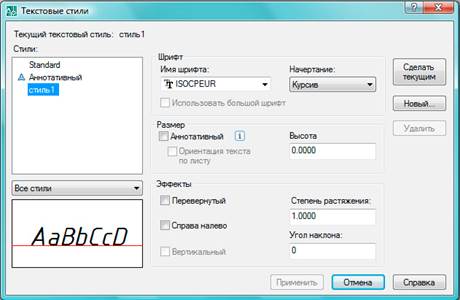

Рис. 1.6 Настройка Текстового стиля

Система располагает средствами, обеспечивающими дополнительные удобства в процессе черчения. К таким средствам относятся следующие режимы (рис.1.7):

Рис. 1.7 Строка режимов рисования

Шаг (Snap) позволяет включать или выключать режим шаговой привязки к точкам сетки с определенным настраиваемым шагом или режим полярной привязки. Включение режима осуществляется нажатием кнопки Шаг (Snap) либо F9.

Сетка (Grid) позволяет включать отображаемую в зоне лимитов сетку из точек с настраиваемым шагом. Включение режима осуществляется нажатием кнопки Сетка (Grid) либо F7.

Орто (Ortho) включает режим ортогональности (прямоугольности). Включение режима осуществляется нажатием кнопки Орто (Ortho) либо F8.

Отс-поляр (Polar) позволяет в процессе рисования отслеживать любые углы, таким образом является расширением режима Орто (Ortho). Режимы Орто (Ortho) и Отс-поляр (Polar) не могут работать одновременно. Включение одного режима, автоматически отключает другой. Включение режима осуществляется нажатием кнопки Отс-поляр (Polar) либо F10.

Привязка (Osnap) включает режим постоянного действия заданных функций объектной привязки. Включение режима осуществляется нажатием кнопки Привязка (Osnap) либо F3.

ОТС-объект (Otrack) – режим объектного отслеживания, объединяющий режимы Привязка (Osnap) и Отс-поляр (Polar). Включение режима осуществляется нажатием кнопки ОТС-объект (Otrack) либо F11.

Вес (LWT) включает режим отображения весов всех элементов чертежа. Вес линии – это ширина, с которой линия будет выводится на внешнее устройство.

Модель (Model) – переключает режим рисования между пространствами модели и листа.

Настройка режимов осуществляется с помощью команды Режимрис (Dsettings) путем ввода в командную строку либо через корневое меню Сервис (Tools), подменю Режимы рисования (Drafting settings)/
