МРТ-анатомия локтевого сустава

Исследования локтевого сустава производят в корональной, сагиттальной и аксиальной плоскостях. Так как локтевой сустав блоковидный, оптимальным положением для исследо­вания аксиальной и корональной (рис. 19.33, 19.34) плоскостей является разгибание. В са-

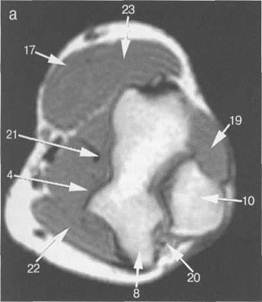

Рис. 19.33. МРТ локтевого сустава. Аксиальная плоскость.

а: 4 — m. brachialis; 8 — медиальный надмыщелок; 10 — лок­тевой отросток локтевой кости; 17 — m. brachioradialis; 19 — т. anconeus; 20 — nervusulnaris; 21 — сухожи­лие т. biceps brachii; 22 — т. pronator teres.

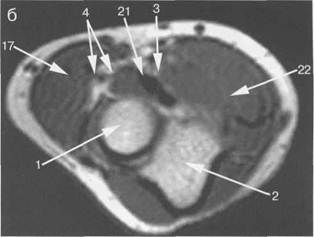

б: 1 — головка лучевой кости; 2 — локтевая кость; 3 — п. medianus; 4 — arteria, vena, п. radialis; 17 — m. brachioradialis; 21 — сухожилие m. biceps brachii; 22 — m. pronator teres.

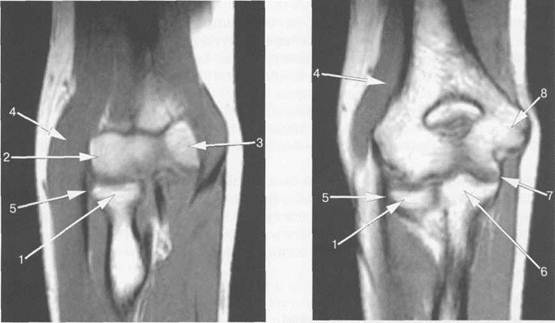

Рис. 19.34. MPT локтевого сустава. Корональная плоскость.

1 — головка лучевой кости; 2 — латеральный мыщелок плечевой кости; 3 — блок (медиальный мыщелок) плечевой кости; 4 — m. brachialis; 5 — сухожилие т. extensorisdigitorum; 6 — венечный отросток локтевой кости; 7 — ligamentum collateral ulnare; 8 — медиальный надмыщелок плечевой кости.

гиттальной плоскости (рис. 19.35) анатомические структуры также хорошо идентифициру­ются и при согнутом локтевом суставе. Рекомендуемые плоскости указаны в табл. 19.5.

Суставная капсула. Обычно не видна, кроме тех случаев, когда в ней имеется выпот или она утолщена. В норме сложно отделить капсулу от плечевой мышцы спереди и от сухожилия трех­главой мышцы сзади. Жировые прослойки между синовиальными линиями и фиброзные слои капсулы видны сзади в локтевой ямке и спереди в венечной ямке плечевой кости. На сагит­тальных срезах ямки формируют изображение, напоминающее фигуру «талии».

Сумки локтевого сустава. Бурсы локтевого сустава разделяются на поверхностные и глубо­кие. Знание их расположения очень важно, так как необходимо дифференцировать их от кист и других патологических состояний. Поверхностными сумками являются: медиальная над-мыщелковая, латеральная надмыщелковая, сумка локтевого отростка (рис. 19.36) Сумка лок­тевого отростка потенциально имеет три типичные локализации: подкожную, внутрисухо-жильную и подсухожильную. Подсухожильная сумка лучше видна на поперечных и сагитталь­ных срезах и может быть принята за жидкость при суставном выпоте, но если жидкость не видна кпереди от сустава, то, скорее, речь идет о бурсите. Поражение подкожной сумки в области внутреннего и наружного надмыщелка необходимо дифференцировать от изменений связоч­ного аппарата. В норме эти сумки не видны, их можно увидеть при наличии воспалительного процесса, и они отчетливо определяются на Т2-ВИ.

Артерии трудно дифференцировать от вен, располагающихся рядом.

Нервы. Визуализация нерва зависит от количества периартикулярной жировой клетчатки. Срединный и лучевой нервы лучше визуализируются на проксимальных, поперечных срезах. Локтевой нерв лучше виден на поперечных срезах, сразу дорсальнее внутреннего надмыщелка.

а:

IT Т(

б 1

Р<

в

Ы

га

г-

m

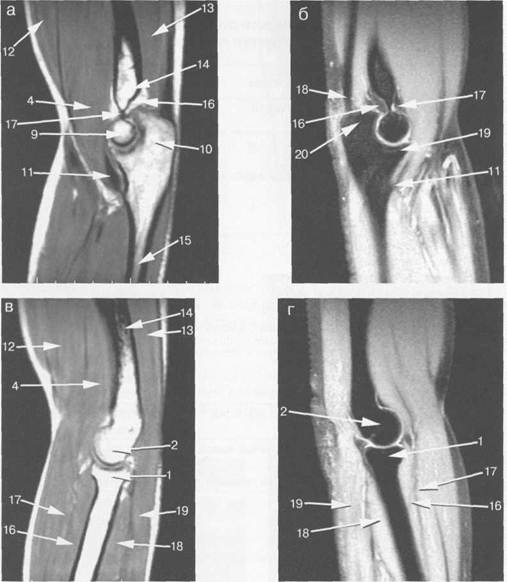

Рис. 19.35. МРТ локтевого сустава. Сагиттальная плоскость.

а: 4 — m. brachialis; 9 — блок плечевой кости; 10 — локтевой отросток локтевой кости; 11 — сухожилие m. brachialis; 12 — т. biceps brachii; 13 — т. triceps brachii; 14 —диафиз плечевой кости; 15 — диафиз лок­тевой кости; 16 — заднее «жировое тело»; 17 — переднее «жировое тело», б — локтевой сустав, сагиттальная плоскость (с подавлением сигнала от жира):

11 — сухожилие m. brachialis; 16 — заднее «жировое тело» (сигнал от жира подавлен); 18 — переднее «жи­ровое тело»; 19 — венечный отросток локтевой кости; 20 — локтевой отросток локтевой кости, в — локтевой сустав, сагиттальная плоскость (через латеральный мыщелок):

1 — головка лучевой кости; 2 — латеральный мыщелок плечевой кости; 4 — m. brachialis; 12 — т. biceps brachii; 13 — т. triceps brachii; 14 — диафиз плечевой кости; 16 — m. extensor digitorum; 17 — т. brachio-radialis; 18 — т. extensor carpi ulnaris; 19 — т. anconeus. r — MPT локтевого сустава, сагиттальная плоскость:

1 — головка лучевой кости; 2 — латеральный мыщелок плечевой кости; 16 — m. extensor digitorum; 17 — т. brachioradialis; 18 — т. extensor carpi ulnaris; 19 — т. anconeus.

Рекомендуемые плоскости для МРТ-исследования анатомических структур локтевого сустава

Таблица 1 9.5

Тип структуры	Анатомические структуры	Рекомендуемые срезы
Костные структуры	Плечевая, лучевая и локтевая кости	Сагиттальный/корональный
Суставы	Плечелоктевой сустав Лучелоктевой сустав Внутренние суставные структуры и суставные поверхности Гиалиновый хрящ Суставная капсула	Сагиттальный/корональный Аксиальный (косой)/корональный Сагиттальный/корональный Сагиттальный/корональный Сагиттальный/корональный
Кость	Блок плечевой кости Головка лучевой кости Локтевая борозда плечевого блока Локтевая борозда лучевой кости Венечный отросток локтевой кости Локтевой отросток и локтевая ямка с жировой прослойкой	Сагиттальный/корональный Корональный/аксиальный Сагиттальный Аксиальный Сагиттальный Сагиттальный
Связки	Локтевая коллатеральная связка Лучевая коллатеральная связка Кольцевидная связка лучевой кости	Коронал ьн ы й/аксиал ьн ы й Корональный/аксиальный Аксиальный
Сумки	Подсухожильная сумка локтевого отростка Надмыщелковая сумка	Сагиттальный/аксиальный Аксиальный/сагиттальный
Мышцы и сухо­жилия	Прикрепление двуглавой и трехглавой мышц Прикрепление локтевой мышцы Все четыре группы мышц локтевой области	Сагиттальный/аксиальный Сагиттальный Аксиальный
Сосуды и нервы	Артерии/вены Срединный нерв Лучевой нерв Локтевой нерв	Аксиальный Аксиальный Аксиальный Аксиальный
