Жесткие муфты

Постоянные муфты

Постоянные муфты служат для постоянного соединения валов. Их ставят на те валы, которые по условиям работы требуют постоянного соединения узлов. Разъединение валов возможно в результате разборки муфты при остановленной машине.

Постоянные муфты бывают:

· Жесткие муфты;

· Компенсирующие муфты;

· Упругие муфты.

Жесткие (глухие) постоянные муфты предназначены для жесткого соединения строго соосных валов. Кроме вращающего момента, они передают также изгибающий момент, перерезывающую (радиальную) и осевую силу, негативно сказывающихся на долговечности машины. Основная область применения – длинные валопроводы, а также валы при стесненных габаритах.

Рис. 8.2. Втулочные муфты

Втулочные муфты (рис. 8.2) являются простейшими. Муфта представляет собой втулку, насаживаемую на концы валов. От проворачивания на валу втулку удерживают штифты, призматические или сегментные шпонки, шлицы. Муфта отличается особо малыми габаритами, но сложна в монтаже, так как требует осевых перемещений агрегатов.

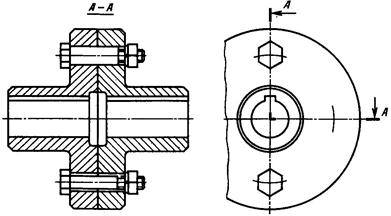

Рис. 8.3. Фланцевая муфта

Фланцевые (поперечно-свертные) муфты (рис. 8.3) применяются чаще втулочных. Муфта состоит из двух полумуфт, каждая из которых насаживается на свой вал отдельно. При монтаже узлов отверстия фланцев совмещаются и полумуфты стягиваются болтами. Если используются обычные крепежные болты, то вращающий момент передается за счет сил трения на торце полумуфты. Более предпочтительно использование призонных болтов, устанавливаемых без зазора, так как они передают значительно большую нагрузку. Фланцевые муфты допускают ударную нагрузку.
