Буквенные условные обозначения приборов и средств

Условные обозначения строятся на основе общего принципа буквенных обозначений, когда место расположения буквы определяет ее значение по ГОСТ 21.404-85.

На первом месте ставится буква, означающая измеряемую величину. Например:

Т – температура;

Р – давление;

L – уровень;

F – расход.

Основные буквенные обозначения измеряемых величин и функциональных признаков приборов приведенным в табл. 5.3.

Буквы A, B, C, I, N, O, Y,Z являются резервными и могут быть использованы на первом месте в случае необходимости для обозначения измеряемой величины, не предусмотренной ГОСТом с обязательной расшифровкой в таблице нестандартных буквенных обозначений (рис. 2.6.).

В случае необходимости уточнения измеряемой величины предусмотрены четыре дополнительных буквенных обозначений:

D или d – разность, перепад;

F или f – соотношение, доля, дробь;

J – автоматическое переключение, обегание;

Q или q – интегрирование, суммирование во времени.

Дополнительное буквенное обозначение, уточняющее измеряемую величину, становится за ее обозначением. Например:

FF, Ff – соотношение расходов;

PD, Pd – перепад давлений

FQ, Fq – суммарный расход;

TJI – измерение температуры с автоматическим обегающим устройством.

На втором месте, а при наличии дополнительного буквенного обозначения, уточняющего измеряемую величину на третьей позиции указываются буквенные обозначения функций выполняемые прибором: I, R, C, S, A.

I – измерение;

R – регистрация;

C - автоматическое регулирование, управление;

S - Включение, отключение, переключение, блокировка;

A – сигнализация.

Если прибор может выполнять несколько функций, то порядок расположения буквенных обозначений функциональных признаков прибора, принимают с соблюдением последовательности обозначений: I, R, С, S, А..

Например:

MIR – измерение и регистрация влажности.

TIC – измерение и регулирование температуры./

При построении буквенных обозначений указывают не все функциональные признаки прибора, а лишь те, которые используют в данной схеме. Букву " А " применяют для обозначения функции сигнализация независимо от того, вынесена ли сигнальная аппаратура на какой-либо щит или для сигнализации используются лампы, встроенные в сам прибор. Букву " S " применяют для обозначения контактного устройства прибора, используемого только для включения, отключения, переключения, блокировки. При применении контактного устройства прибора для включения, отключения и одновременно для сигнализации в обозначении прибора используют обе буквы: " SА ".

Предельные значения измеряемых величин, по которым осуществляется включение, отключение, блокировка и сигнализация, допускается конкретизировать добавлением букв " Н " и " L ".

Н – верхнее значение;

L – нижнее значние;

Эти буквы наносят справа от графического обозначения. Например:

Прибор на щите для измерения уровня с сигнализацией верхнего и нижнего уровня.

Функциональные признаки приборов отражаются дополнительными буквенными обозначениями: E, T, K, Y (таблица. 2.6.). Порядок построения условных обозначений с применением дополнительных букв принимают следующим:

•основное обозначение измеряемой величины;

•одна из дополнительных букв: Е, Т, К, У,

Таблица 2.6.

Дополнительные буквенные обозначения

Наименование	Обозначение	Назначение
Чувствительный элемент	Е	Устройства, выполняющие первичное преобразование: преобразователи термоэлектрические, термопреобразователи сопротивления, датчики пирометров, сужающие устройства расходомеров и т. п.
Дистанционная передача	Т	Приборы бесшкальные с дистанционной передачей сигнала: манометры, дифманометры, манометрические термометры
Станция управления	К	Приборы, имеющие переключатель для выбора вида управления и устройство для дистанционного управления
Преобразование, вычислительные функции	Y	Для построения обозначений преобразователей сигналов и вычислительных устройств

Для расшифровки функциональных признаков приборов, преобразователей сигналов и вычислительных устройств, используются дополнительные буквенные обозначения приведенные в табл.2.7.

Таблица 2.7

Дополнительные буквенные обозначения для преобразователей

Наименование	Обозначение
1. Род энергии сигнала:
электрический	Е
пневматический	Р
гидравлический	G
2. Виды форм сигнала:
аналоговый	А
дискретный	D
3. Операции, выполняемые вычислительным устройством:
суммирование	S
умножение сигнала на постоянный коэффициент k	k
перемножение двух и более сигналов друг на друга	´
деление сигналов друг на друга	:
возведение величины сигнала f в степень п	f^n
извлечение из величины сигнала корня степени п
логарифмирование	lg
дифференцирование	dх/dt
интегрирование
изменение знака сигнала	х ^(-1)
ограничение верхнего значения сигнала	max
ограничение нижнего значения сигнала	min
4. Связь с вычислительным комплексом:
передача сигнала на ЭВМ	Bi
вывод информации с ЭВМ	Bo

Примеры дополнительного буквенного обозначения приборов:

- Преобразователь сигнала, установленный по месту. Входной сигнал пневматический, выходной – электрический. Например: преобразователь измерительный, служащий для преобразования давления в сигнал постоянного тока.

- Преобразователь сигнала, установленный на щите. Входной сигнал электрический, выходной сигнал тоже электрический. Например: преобразователь измерительный, служащий для преобразования т. э. д. с. термометра термоэлектрического в сигнал постоянного тока.

- Вычислительное устройство, выполняющее функцию умножения. Например: множитель на постоянный коэффициент К

При необходимости конкретизации измеряемой величины справа вверху от графического обозначения прибора допускается указывать, наименование или символ этой величины.

- Прибор для измерения качества продукта регистрирующий, регулирующий, установленный на щите. Например: вторичный самопишущий прибор регулятора концентрации серной кислоты в растворе

- Прибор для измерения радиоактивности показывающий, с контактным устройством, установленный по месту. Например: прибор для показания и сигнализации предельно допустимых концентраций a-и b-лучей

Буква “ U” может использоваться для обозначения прибора измеряющего несколько разнородных величин:

- Прибор для измерения нескольких разнородных величин регистрирующий, установленный по месту. Например: самопишущий дифнамометр-расходомер с дополнительной записью давления.

Буквенные обозначения устройств, выполненных в виде отдельных блоков и предназначенных для ручных операций, независимо от того, в состав какого комплекта они входят, должны начинаться с буквы “ Н. ”

Например:

- Аппаратура, предназначенная для ручного дистанционного управления (включение, выключение двигателя; открытие, закрытие запорного органа, изменение зада ния регулятору), установленная на щите. Например: кнопка, ключ управления, задатчик

- Аппаратура, предназначенная для ручного дистанционного управления, снабженная устройствам для сигнализации, установленная на щите. Например: кнопка со встроенной лампочкой, ключ управления с подсветкой и т. п.

- Байпасная панель дистанционного управления, установленная на щите

- Переключатель электрических цепей измерения (управления), переключатель для газовых (воздушных) линий, установленный на щите

Для обозначения пусковой аппаратуры для управления электродвигателями используется буква “ N ”, которая может быть не расшифрована в таблице нестандартных обозначений.

Например:

- Пусковая аппаратура для управления электродвигателем (включение, выключение насоса; открытие, закрытие задвижки и т. д.). Например: магнитный пускатель, контактор и т. п.

Сложные приборы,выполняющие несколько функций. Допускается изображать несколькими окружностями, примыкающими друг к другу.

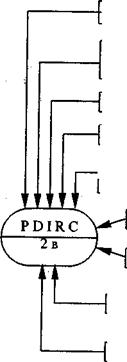

Структура условного обозначения приборов на функциональной схеме представлена на рис. 2.13.

Основное обозначение изме-' ряемой величины Р- давление Основное обозначение изме-' ряемой величины Р- давление Основное обозначение изме-' ряемой величины

[Основное обозначение изме-' ряемой величины

Р- давление Основное обозначение измеряемой величины

D - п ерепад давления Дополнительное обозначение измеряемой величины

I- показания

R – регистрация Обозначение функционального признака

С – автоматическое регулирование

Последовательность буквенного обозначения

Место для нанесения позиционного номера

Порядковое место прибора в контуре (в - третье место)

Порядковый номер контура (2 - второй контур)

Рис. 2.13. Структура условного обозначения прибора
