Передатчики

Входная приёмная система

Входная MMDS/MDS приёмная система предназначена для приёма на базовой станции (BS) входящих сигналов высокоскоростных приложений аудио, видео и данных. Приёмная система содержит приёмник, прецизионный частотный опорный генератор и малошумящий усилитель.

В практике проектирования и монтажа систем MMDS используются два варианта построения структурных схем - одноканальный и многоканальный. Таким образом, передатчики могут быть групповыми (многоканальными) и одноканальными, и предназначаться для передачи как аналоговых, так и цифровых сигналов. Кроме того, передатчики могут быть рассчитаны для работы в помещениях и вне помещения вблизи антенны. Вариант размещения передатчика около антенны позволяет практически исключить потери в фидерных линиях, но при значительных колебаниях температуры и влажности резко возрастают требования к надежности работы. Естественно, что усложняется и эксплуатационное обслуживание.

Передатчики совместимы с любыми модуляторами, работающими в диапазоне 138..408 МГц. Блочная конструкция позволяет унифицировать разные модели, предусмотрена встроенная система дистанционной диагностики, а также имеется защита от перенапряжений и коротких замыканий.

При неисправности основного передатчика система автоматического резервирования отключает неисправный передатчик, перестраивает резервный передатчик на заданную частоту, обеспечивая при этом коммутацию на него входных и выходных сигналов. Блок памяти системы резервирования фиксирует время и причину неисправности и высылает оператору системы сообщение о вводе резервного передатчика в действие.

Рис.3 Структурная схема системы MMDS при использовании одноканальных передатчиков

В одноканальном варианте для передачи N-телевизионных программ применяется N-передающих устройств, включающих модулятор и собственно передатчик, а суммирование мощности разных передатчиков производится в антенне (см. рис.3).
В многоканальном варианте передаваемые N-телевизионных программ сначала поступают на свои модуляторы, далее из них формируется групповой сигнал, который модулирует широкополосный передатчик, работающий на общую антенну (см. рис.4).
В полосе 2500..2700 МГц может быть размещен 31 канал аналогового телевидения стандарта NTSC (полоса канала 6 МГц) и 24 канала стандарта PAL и SECAM (полоса 8 МГц).

Рис.4. Структурная схема системы MMDS при многоканальном передатчике

В одноканальном варианте вся мощность излучается в данном канале, а в многоканальном варианте - уменьшается при 8 каналах примерно в 50 раз, т.е. мощность в каждом канале падает примерно в 2N раз.

При передаче по системе ТВ-сигналов радиоисточником для передачи их потребителям служит цифровая головная станция. Видеосигналы от спутника, местных телевизионных станций или видеомагнитофонов кодируются (кодеры MPEG) и мультиплексируются в транспортные потоки, включающие сигналы от 4-х до 10-ти индивидуальных видеосерверов.

Многоканальные или групповые передатчики целесообразно использовать в небольших городах и поселках городского типа, где радиус зоны покрытия не превышает 6 км.

Одноканальные передатчики серии 5720 позволяют передавать как аналоговые телевизионные сигналы (PAL, NTSC), так и цифровые (QAM, QPSK). Как для аналогового, так и для цифрового вещания имеются цепи коррекции частотной характеристики и системы автоматического регулирования уровня сигнала (АРУ).

Рис.5 Цифро-аналоговый MMDS передатчик компании ADC серия 5720

Выходная мощность передатчиков этого модельного ряда находится в диапазоне 2,5 - 100 Вт - для модулированного цифрового сигнала и 10 - 280 Вт - для аналогового.
Модульное исполнение передатчиков упрощает их установку, эксплуатацию и замену.
Автоматическое переключение на резервные модули позволяет не прерывать вещание в случае сбоев.

Передатчики 5720 имеют встроенные модуляторы вещательного качества для телевизионных сигналов NTSC, PAL. Это значительно экономит стоечное пространство и позволяет разместить систему MMDS на 31 канал в 4-ех стойках (см. рис.2)

Широкополосный передатчик серии ITS-6450B позволяет одновременно усиливать и вещать 24 телевизионный каналов. В этом ряду передатчиков имеются модели с выходной мощностью от 50 до 1300 Вт. При практически равных отношениях сигнал/шум (52-55 дБ) у широкополосного передатчика из-за деления мощности на число каналов зона вещания будет меньше, чем у одноканального. Однако, для небольших городов и поселков это более эффективное по стоимости решение.

Рис. 6 Широкополосный MMDS-передатчик серии 6450В компании ADC

Широкополосный передатчик можно использовать как на головной MMDS станции, так и в качестве широкополосного ретранслятора для увеличения зоны вещания и, соответственно, числа абонентов. Передатчик ITS-6450B принимает на входе VHF/UHF сигналы, поднимает их вверх по частоте и выравнивает уровень выходного сигнала.

Использование коррекции возмущений позволяет уменьшить потребляемую мощность и интерференционные искажения.

Сумматор каналов (ВЧ-смеситель, комбайнер)

ВЧ-смеситель каналов ITS-8770 – сумматор MMDS-каналов, который работает со смежными или несмежными цифровыми и аналоговыми приложениями, не возбуждая перекрёстные резонансы, представляет из себя сварную алюминиевую конструкцию, отличающуюся высококачественными соединениями, малым уровнем затухания. Его компактный дизайн позволяет монтировать до 8 сумматоров на стойку передатчика. В зависимости от потребностей конкретной системы сумматор может устанавливаться как вертикально, так и горизонтально Данный смеситель фильтрует и суммирует MMDS-каналы через широкополосный направленный фильтр в общий волновод. Он имеет меньшие входные потери в сравнении с системой, использующей раздельную спектральную фильтрацию и суммирование.

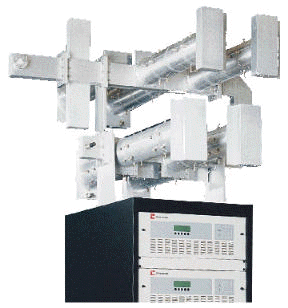

Рис 7. ВЧ-смеситель каналов ITS-8770 системы MMDS
