Структура системы MVDS

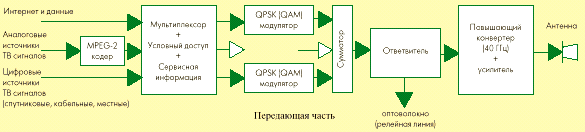

Рис. 16. Структура системы MVDS. Передающая и приемная части.

На рисунке изображена типичная структурная схема передающей и приемной частей системы MVDS. После формирования цифровых пакетов, каналы модулируются и объединяются для подачи к широкополосным передатчикам. Возможно также использование индивидуальных передатчиков. В передатчике спектр сигнала переносится в область 40 ГГц (это происходит за один или два этапа), усиливается и передается к антенне. Базовые станции могут оборудоваться набором секторных антенн. Это позволяет усилить мощность передаваемого сигнала, а также увеличить количество абонентов за счет повторного использования частоты и смены поляризации.

Мощность твердотельных усилителей, применяемых в передатчиках MVDS, очень невелика. В канальных передатчиках она измеряется десятками мВт, а в групповых, предназначенных для передачи сотни каналов, — единицами Вт.

Раздача сигнала к сотовым передатчикам может производиться по оптоволокну, маломощным релейным линиям или с помощью самой MVDS.

У абонента устанавливается антенна, монтируемая на стене здания, малошумящий конвертер и стандартный ресивер. Для приема могут использоваться антенны различной конструкции - рупорные, микрополосковые или параболические.

Рис.17. Экспериментальный LNB MVDS

Сигналы миллиметрового диапазона практически не подвержены импульсным помехам и шумам ингрессии, которые могут создавать большие проблемы при приеме сигналов эфирного диапазона. Основной источник возможных помех — это отраженные сигналы собственного передатчика. Чтобы максимально застраховаться от нежелательного приема отраженных сигналов, используют приемные антенны с диаграммой направленности шириной до десятков секунд. Для волн миллиметрового диапазона такую узкую диаграмму направленности могут обеспечить антенны совсем небольших размеров.

Перенос частоты из миллиметровой области в дециметровую проводится в один или два этапа. При этом возможны проблемы из-за высокой абсолютной нестабильности высокочастотного гетеродина конвертера и сильного ухода передаваемого сигнала. Их решением может быть стабилизация частоты гетеродина пилот-сигналом, вводимым на передающей стороне в общий поток. Этот принцип используется, например, в системах Technosystem, совместимых со стандартом DVB-С.

Конвертация сигнала на передающей стороне производится в два этапа. Сперва частота переносится в область 2.3-3.3 ГГц. На этом этапе используется фазовая автоподстройка частоты гетеродина конвертера и ввод пилот-сигнала, синхронизируемого по фазе тем же высокостабильным источником. На втором этапе частота переносится в область 40 ГГц. На приемной стороне конвертация сигнала происходит в обратной последовательности — сперва частота переносится в область 2.3-3.3 ГГц, после чего поступает во второй конвертер с фазовой автоподстройкой, где в качестве опорного используется пилот-сигнал, введенный на передающей стороне.

При отсутствии обратного канала, затраты на абонентское оборудование относительно невелики. Стоимость наружного блока не превышает $100. К нему добавляется стоимость стандартного кабельного или спутникового цифрового ресивера.

Стоимость абонентского оборудования с обратным каналом значительно выше, так как оно включает дорогой трансивер — интегрированный внешний приемо-передающий блок. Стандарт на организацию обратного канала в системах MVDS еще не принят, и информации об испытаниях двунаправленных систем очень мало. Судя по всему, с работой таких систем пока имеются проблемы технического характера. Возможно, они связаны со сложностью синхронизации обратных потоков, поступающих от разных абонентов.

Однако все оборудование для двухсторонних систем уже существует, и его массовая эксплуатация, видимо, является вопросом недалекого будущего.
