Модули ввода унифицированные

Модуль генератора питания гальваноразвязки МГП-223

Плата импульсного стабилизатора СТИ-231-01

Стабилизатор предназначен для преобразования нестабилизированного напряжения 30В в стабилизированное напряжение 12В с защитой по перегрузки.

+12В
+12В
0В
0В

0В
+Uвх

+12В
0В

.

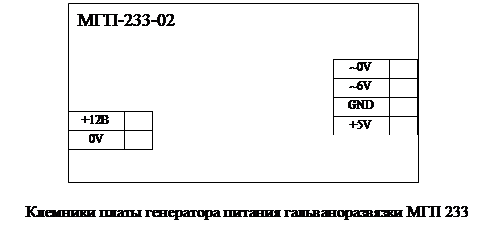

Модуль генератора питания гальваноразвязки МГП 233 (далее в тексте МГП) предназначен для питания модулей ввода унифицированных переменным и постоянным напряжением. Он питается стабилизированным напряжением 12 В и вырабатывает переменное напряжение прямоугольной формы амплитудой 6 В и частотой 50 кГц, гальванически связанное с источником питания, и стабилизированное постоянное напряжение +5 В, гальванически развязанное с напряжением питания. Максимально допустимая потребляемая мощность нагрузки по выходу переменного тока 9 Вт, а по выходу постоянного тока 1 Вт.

Модули ввода унифицированные МВУ-225 (далее в тексте МВУ) предназначены для питания электронных устройств постоянным гальванически развязанным нестабилизированным напряжением и обеспечивают защиту источника питания от короткого замыкания. Они вставляются в разъёмы кроссплаты и не имеют собственных клеммников. Модули, в конце обозначения которых имеются дополнительные символы, выполняют дополнительные функции. Буквы соответствуют следующим функциям:

· Т - питание датчика напряжением 20 В при токе питания до 80 мА, согласование сигнала постоянного тока 0-20мА со входом АЦП. Выход датчика соединяется с нулём АЦП;

· Н - питание датчика напряжением 20 В при токе питания до 80 мА, согласование сигнала постоянного напряжения 0-10В со входом АЦП. Выход датчика соединяется с нулём АЦП;

· W - питание датчика напряжением 12 В при токе питания до 80 мА, оптронную развязку интерфейса MicroLAN;

· W1 - питание датчика напряжением 12 В при токе питания до 80 мА, передачу сигнала MicroLAN без гальванической развязки;

· Д - управление дегазаторов, согласование схемы контроля потребляемого тока дегазатора со входом АЦП. Выход датчика соединяется с нулём АЦП;

· L - питание датчика тока типа LT1000-SI/SP58 двухполярным напряжением 20 В, и согласование входного сигнала со входом АЦП. Выход датчика соединяется с нулём АЦП.
