Испытание на растяжение

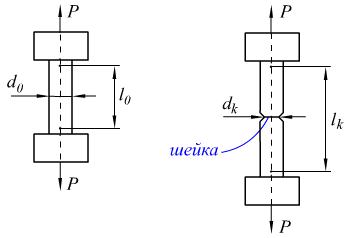

Схема образца:

а) до испытаний б) после испытаний

(две состыкованные

части разрушенного

образца).

где: начальная длина образца

начальный диаметр образца

конечная длина образца

конечный диаметр образца

Существует такой параметр, как кратность образца:

Бывают:

2.5–кратные образцы

5–кратные образцы

10–кратные образцы .

В процессе испытания проходит регистрация диаграммы, которая называется первичной диаграммой растяжения.

Существует два типа первичной диаграммы растяжения:

Диаграмма I свойственна для пластичных материалов: например, для низко-углеродистых сталей, а также для низко-легированных сталей с малым содержанием углерода.

Большинству материалов (в том числе хрупким) свойственен второй тип диаграммы (II).

- прямолинейный участок упругой деформации.

- криволинейный участок упругой деформации.

- упруго-пластическая деформация при неизменной нагрузке.

- участок упруго-пластической деформации при возрастающей нагрузке.

- участок упруго-пластической деформации при падающей нагрузке (у хрупких материалов может отсутствовать).

В точке имеет место разрушение образца.

Изменение длины образца:

где начальная длина образца

текущая длина образца (в процессе испытания).

еще называют абсолютным удлинением.
