Кривая хладноломкости

Критическая температура хрупкости.

Надрез со скруглением

Метод Гуляева.

Образец

Маятник

05.10.07.

- образец с U-образным надрезом.

- образец с трещиной.

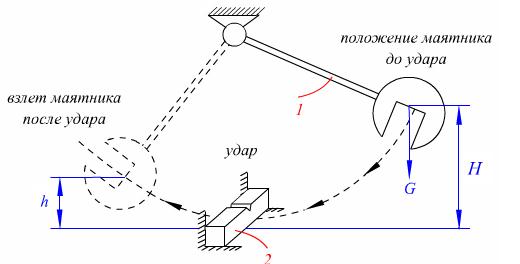

Испытание на ударный изгиб проводят на маятниковом копре:

Характеристики, определяемые при испытании:

1). Работа ударного излома образца:

.

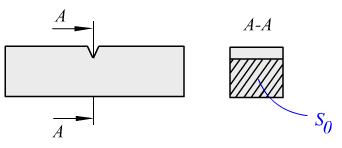

начальная площадь поперечного сечения в месте надреза.

2). Ударная вязкость ().

3). Составляющие ударной вязкости.

где работа зарождения трещины

работа распространения трещины

Испытывают образцы на ударный изгиб при разных и смотрят: изменяется ли радиус изгиба.

Поскольку изготовление образцов с малым радиусом скругления- довольно трудоемкий процесс, то применяют метод экстраполяции этой прямой:

Хладноломкость - способность материала приобретать хрупкость при низких температурах.

Хладноломкие материалы - материалы с ОЦК решеткой либо некоторые материалы с ГПУ (например цинк).

Нехладноломкие материалы - материалы с ГЦК решеткой.

Для определения критической температуры хрупкости проводят испытания на ударный изгиб. Берется серия образцов из одного и того же материала, но испытания проводят при разных температурах.

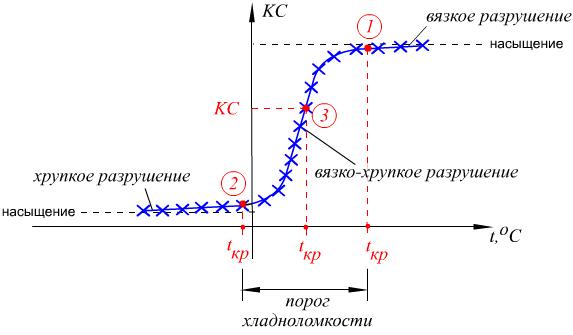

Кривая хладноломкости:

Кривая хладноломкости имеет вид порога. Порог хладноломкости расположен между точками, в которых начинается насыщение.

Способы определения критической температуры хрупкости:

1). По началу порога хладноломкости.

2). По концу порога хладноломкости.

3). По заданному значению ударной вязкости .

4). По виду излома поперечного сечения образца (определяют относительную площадь вязкого излома в %).

Определение вязкой составляющей поперечного сечения образца:

Критическую температуру хрупкости определяют по 50% вязкого излома на 50% хрупкого:

По мере снижения температуры уменьшается доля вязкой составляющей и увеличивается доля хрупкой составляющей.

Критическая температура хрупкости - температура, при которой происходит резкое снижение ударной вязкости. Нужно помнить, что эта температура не является константой материала.

Для надежности и прочности конструкций необходимо, чтобы . По определяют возможность использования материалов в конструкциях. Если , то при действии динамических нагрузок применение материала становится невозможным из за возможности его разрушения.
