Датчики виброперемещения (вибросмещения)

Слайд №3

В качестве датчиков виброперемещения и осевого сдвига в настоящее время преимущественно используются вихретоковые датчики. Устройства для измерения осевого сдвига на основе ВТП часто называются проксиметрами.

Вихретоковый вибродатчик конструктивно представляет собой катушку индуктивности, подключенную к высокочастотному генератору. Внешне катушка напоминает резьбовую шпильку, что сделано для удобства установки необходимого начального зазора с контролируемым валом. При приближении к торцу катушки стального массива, например вала или другого элемента конструкции, происходит изменение индуктивности катушки-датчика за счет изменения величины вихревых потоков рассеивания, замыкающихся через массив. Такие датчики в настоящее время широко используются для контроля осевого сдвига мощных компрессоров и для контроля виброперемещения валов в них. Катушка крепится на корпусе компрессора. Вихретоковый датчик в этом случае контролирует относительное перемещение вала относительно корпуса компрессора в направлении оси датчика — шпильки.

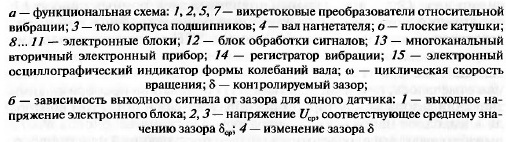

Устройство для контроля вибрации центробежного нагнетателя газоперекачивающего агрегата (рис. 7.1, а) содержит две пары вихретоковых преобразователей относительной вибрации 2, 5 и 7, 7, установленных в теле корпусов подшипников 3 вала 4 нагнетателя; электронные блоки 8, 9, Юта 11, соединенные с ВТП; блок обработки сигналов 12; многоканальный вторичный электронный прибор 13; регистратор вибрации 14; электронный осциллографический индикатор формы колебаний вала 15. В торцах ВТП расположены плоские катушки 6, намотанные тонким проводом и питаемые напряжением высокой частоты (1... 1,5 МГц) от электронных блоков 8... 11.
