Тема: круговые процессы. Цикл карно

ЛЕКЦИЯ № 11

Диаграмма водяного пара Л. К. Рамзина

Адиабатный процесс водяного пара

Изотермический процесс водяного пара

Изохорный процесс водяного пара

Изобарный процесс водяного пара

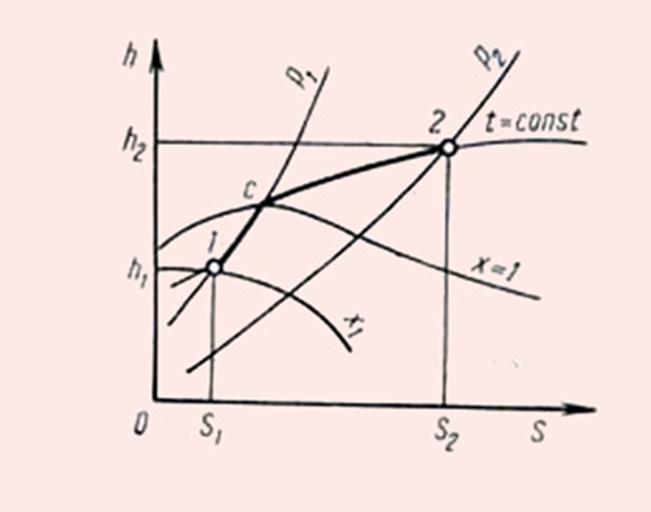

Изображение адиабатного процесса

Процесс 1—2 изображается прямой, перпендикулярной оси 5, поскольку процесс идет при постоянной энтропии S₁=S₂. Начальное (точка 1) и конечное (точка 2) состояния водяного пара определяются пересечением изотермы t₁ сизобарой р₁ (точка 1) и прямой процесса 1 — 2 с изобарой р ₂ или изобары р ₂ и кривой степени сухости х (точка 2).

Диаграмма h, S широко используется для определения параметров пара при выполнении теплотехнических расчетов паросиловых установок, паровых сушилок, теплообменных аппаратов и т. п.

Круговой процесс (цикл) – совокупность термодинамических процессов, в результате осуществления которых рабочее тело возвращается в исходное состояние.

Рисунок 9.1 – Круговой процесс в PV-диаграмме

l₀ – работа кругового процесса. В pv-диаграмме изображается площадью внутри замкнутого контура цикла.

l₀ >0 – цикл совершается по часовой стрелке – прямой цикл, который характерен для тепловых двигателей.

l₀ <0 – цикл совершается против часовой стрелки – обратный цикл, который характерен для холодильных машин.

, (1)

где - количество теплоты, которую берёт 1кг рабочего тела от внешнего (верхнего) источника теплоты.

- количество теплоты, которую отдаёт 1кг рабочего тела внешнему охладителю (нижнему источнику).

Количество теплоты в TS-диаграмме изображается площадью. Заключённой внутри замкнутого контура цикла. Эта площадь представляет собой величину работы за 1 цикл.

l₀ >0 – цикл совершается по часовой стрелке – прямой цикл.

l₀ <0 – цикл совершается против часовой стрелки – обратный цикл.

Рисунок 9.2 – Круговой процесс в TS-диаграмме

Термический к.п.д. в круговых процессах определяется по формуле

. (2)

По TS-диаграмме термический к.п.д. можно определить графическим путём

(3)
