Подсчет функциональных точек, связанных с транзакциями

Подсчет функциональных точек, связанных с транзакциями — это четвертый шаг анализа по методу функциональных точек.

Транзакция — это элементарный неделимый замкнутый процесс, представляющий значение для пользователя и переводящий продукт из одного консистентного состояния в другое.

В методе различаются следующие типы транзакций (Таблица 9):

· EI (external inputs) — внешние входные транзакции, элементарная операция по обработке данных или управляющей информации, поступающих в систему из вне.

· EO (external outputs) — внешние выходные транзакции, элементарная операция по генерации данных или управляющей информации, которые выходят за пределы системы. Предполагает определенную логику обработки или вычислений информации из одного или более ILF.

· EQ (external inquiries) — внешние запросы, элементарная операция, которая в ответ на внешний запрос извлекает данные или управляющую информацию из ILF или EIF.

Таблица 9. Основные отличия между типами транзакций. Легенда: О — основная; Д — дополнительная; NA — не применима.

Функция	Тип транзакции
EI	EO	EQ
Изменяет поведение системы	О	Д	NA
Поддержка одного или более ILF	О	Д	NA
Представление информации пользователю	Д	О	О

Оценка сложности транзакции основывается на следующих ее характеристиках:

· FTR (file type referenced) — позволяет подсчитать количество различных файлов (информационных объектов) типа ILF и/или EIF модифицируемых или считываемых в транзакции.

· DET (data element type) — неповторяемое уникальное поле данных. Примеры. EI: поле ввода, кнопка. EO: поле данных отчета, сообщение об ошибке. EQ: поле ввода для поиска, поле вывода результата поиска.

Для оценки сложности транзакций служат матрицы, которые представлены в Таблица 10 и Таблица 11.

Таблица 10. Матрица сложности внешних входных транзакций (EI)

EI	1-4 DET	5-15 DET	16+ DET
0-1 FTR	Low	Low	Average
2 FTR	Low	Average	High
3+ FTR	Average	High	High

Таблица 11. Матрица сложности внешних выходных транзакций и внешних запросов (EO & EQ)

EO & EQ	1-5 DET	6-19 DET	20+ DET
0-1 FTR	Low	Low	Average
2-3 FTR	Low	Average	High
4+ FTR	Average	High	High

Оценка транзакций в не выровненных функциональных точках (UFP) может быть получена из матрицы (Таблица 12)

Таблица 12. Сложность транзакций в не выровненных функциональных точках (UFP)

Сложность транзакций	Количество UFP (EI & EQ)	Количество UFP (EO)
Low
Average
High

В качестве примера, рассмотрим оценку управляющей транзакции (EI) для диалогового окна, задающего параметры проверки орфографии в MS Office Outlook (Рисунок 40).

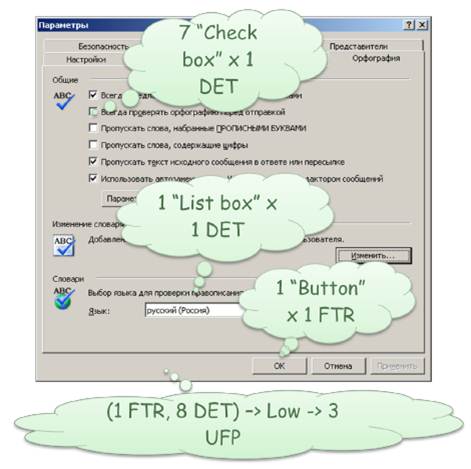

Рисунок 40. Диалоговое окно, управляющее проверкой орфографии в MS Office Outlook

Каждый "Check box" оценивается, как 1 DET. Выпадающий список — 1 DET. Каждая управляющая кнопка должна рассматриваться как отдельная транзакция. Например, если оценивать управляющую транзакцию по кнопке «OK», то, для данной транзакции мы имеем 1 FTR и 8 DET. Поэтому, согласно матрице (Таблица 10), мы можем оценить сложность транзакции, как Low. И, наконец, в соответствие с матрицей (Таблица 12), данная транзакция должна быть оценена в 3 не выровненных функциональных точек (UFP).

Определение суммарного количества не выровненных функциональных точек (UFP)

Общий объем продукта в не выровненных функциональных точках (UFP) определяется путем суммирования по всем информационным объектам (ILF, EIF) и элементарным операциям (транзакциям EI, EO, EQ).

Определение значения фактора выравнивания (FAV)

Помимо функциональных требований на продукт накладываются общесистемные требования, которые ограничивают разработчиков в выборе решения и увеличивают сложность разработки. Для учета этой сложности применяется фактор выравнивания (VAF). Значение фактора VAF зависит от 14 параметров, которые определяют системные характеристики продукта:

1. Обмен данными (0 — продукт представляет собой автономное приложение; 5 — продукт обменивается данными по более, чем одному телекоммуникационному протоколу).

2. Распределенная обработка данных (0 — продукт не перемещает данные; 5 — распределенная обработка данных выполняется несколькими компонентами системы).

3. Производительность (0 — пользовательские требования по производительности не установлены; 5 — время отклика сильно ограничено критично для всех бизнес-операций, для удовлетворения требованиям необходимы специальные проектные решения и инструменты анализа.

4. Ограничения по аппаратным ресурсам (0 — нет ограничений; 5 — продукт целиком должен функционировать на определенном процессоре и не может быть распределен).

5. Транзакционная нагрузка (0 — транзакций не много, без пиков; 5 — число транзакций велико и неравномерно, требуются специальные решения и инструменты).

6. Интенсивность взаимодействия с пользователем (0 — все транзакции обрабатываются в пакетном режиме; 5 — более 30% транзакций — интерактивные).

7. Эргономика (эффективность работы конечных пользователей) (0 — нет специальных требований; 5 — требования по эффективности очень жесткие).

8. Интенсивность изменения данных (ILF) пользователями (0 — не требуются; 5 — изменения интенсивные, жесткие требования по восстановлению).

9. Сложность обработки (0 — обработка минимальна; 5 — требования безопасности, логическая и математическая сложность, многопоточность).

10. Повторное использование (0 — не требуется; 5 — продукт разрабатывается как стандартный многоразовый компонент).

11. Удобство инсталляции (0 — нет требований; 5 — установка и обновление ПО производится автоматически).

12. Удобство администрирования (0 — не требуется; 5 — система автоматически самовосстанавливается).

13. Портируемость (0 — продукт имеет только 1 инсталляцию на единственном процессоре; 5 — система является распределенной и предполагает установку на различные «железо» и ОС).

14. Гибкость (0 — не требуется; 5 — гибкая система запросов и построение произвольных отчетов, модель данных изменяется пользователем в интерактивном режиме).

14 системных параметров (degree of influence, DI) оцениваются по шкале от 0 до 5. Расчет суммарного эффекта 14 системных характеристик (total degree of influence, TDI) осуществляется простым суммированием:

TDI = ∑ DI

Расчет значения фактора выравнивания производится по формуле

VAF = (TDI *0.01) + 0.65

Например, если, каждый из 14 системных параметров получил оценку 3, то их суммарный эффект составит TDI = 3 * 14 = 42. В этом случае значение фактора выравнивания будет: VAF = (42 * 0.01) + 0.65 = 1.07

Расчет количества вьровненных функциональных точек (AFP)

Дальнейшая оценка в выровненных функциональных точках зависит от типа оценки. Начальное оценка количества выровненных функциональных точек для программного приложения определяется по следующей формуле:

AFP = UFP * VAF.

Она учитывает только новую функциональностсть, которая реализуется в продукте. Проект разработки продукта оценивается в DFP (development functional point) по формуле:

DFP = (UFP + CFP) * VAF,

где CFP (conversion functional point) — функциональные точки, подсчитанные для дополнительной функциональности, которая потребуется при установке продукта, например, миграции данных.

Проект доработки и совершенствования продукта оценивается в EFP (enhancement functional point) по формуле:

EFP = (ADD + CHGA + CFP) * VAFA + (DEL* VAFB),

где

· ADD — функциональные точки для добавленной функциональности;

· CHGA — функциональные точки для измененных функций, рассчитанные после модификации;

· VAFA — величина фактора выравнивания рассчитанного после завершения проекта;

· DEL — объем удаленной функциональности;

· VAFB — величина фактора выравнивания рассчитанного до начала проекта.

Суммарное влияние процедуры выравнивания лежит в пределах ±35% относительно объема рассчитанного в UFP.

Метод анализа функциональных точек ничего не говорит о трудоемкости разработки оцененного продукта. Вопрос решается просто, если компания разработчик имеет собственную статистику трудозатрат на реализацию функциональных точек. Если такой статистики нет, то для оценки трудоемкости и сроков проекта можно использовать метод COCOMO II.
