Размещение вне зоны досягаемости




К ограждениям и оболочкам относятся защитные устройства, предназначенные для предотвращения прикосновения и приближения людей к токоведущим частям, находящимся под напряжением.

Ограждения и оболочки

Основная изоляция токоведущих частей

Изоляция является важнейшим элементом электрооборудования непосредственно определяющим надежность работы электроустановок и безопасность людей. Наиболее частой причиной нарушения работоспособности электроустановок является пробой или перекрытие изоляции, что приводит к замыканиям на землю (на корпус) или к междуфазным коротким замыканиям (к.з.). При этом возникает электрическая дуга, которая причиняет значительные разрушения в электроустановке и может нанести электротравмы обслуживающему электроустановки персоналу.

Основная изоляция – изоляция токоведущих частей, обеспечивающая, в том числе защиту от прямого прикосновения.

Основная изоляция токоведущих частей должна покрывать токоведущие части электроустановок и выдерживать все возможные воздействия, которым она может подвергаться в процессе эксплуатации. Удаление изоляции должно быть возможно только путем ее разрушения.

В случаях, когда основная изоляция обеспечивается воздушным промежутком, защита от прямого прикосновения к токоведущим частям или приближения к ним на опасное расстояние должна быть выполнена посредством оболочек, ограждений, барьеров или размещением вне зоны досягаемости.

Устройства для ограждения и закрытия токоведущих частей в помещениях доступных только для квалифицированного (электротехнического) персонала выполняются сплошными, сетчатыми или дырчатыми. В жилых, общественных и других помещениях – сплошными.

Ограждения и оболочки должны надежно закрепляться и иметь достаточную механическую прочность. При этом вход за ограждение или вскрытие оболочки должны быть возможны только при помощи специального ключа или инструмента, либо после снятия напряжения с токоведущих частей.

Барьеры

Барьеры предназначены для защиты персонала от случайного прикосновения к токоведущим частям в электроустановках напряжением до 1 кВ или приближения к ним на опасное расстояние в электроустановках напряжением выше 1 кВ. При обходе барьера не исключается преднамеренное или случайное прикосновение и приближение человека к токоведущим частям.

Для удаления барьеров не требуется применять ключи и инструменты; однако барьеры должны закрепляться так, чтобы их невозможно было снять непреднамеренно. Как правило, барьеры выполняются из изолирующего материала.

Размещение электрооборудования и открытых токоведущих частей вне зоны досягаемости, применяется для защиты людей от прямого прикосновения к токоведущим частям в электроустановках до 1 кВ или приближения к ним на опасное расстояние в электроустановках выше 1 кВ, выполняется в случаях, когда невозможно применить ограждения, оболочки и барьеры.

При этом расстояние между доступными одновременному прикосновению токоведущими частями в электроустановках до 1 кВ должно быть не менее 2,5 м. Внутри зоны досягаемости не должно быть частей, имеющих разные потенциалы и доступных одновременному прикосновению.

В вертикальном направлении зона досягаемости в электроустановках напряжением до 1 кВ должна составлять 2,5 м от поверхности, на которой находится человек.

Указанные размеры приведены без учета применения вспомогательных средств (инструмента, приспособлений, лестниц).

Установка барьеров и размещение открытых токоведущих частей в электроустановках допускается только в помещениях доступных квалифицированному (электротехническому) персоналу. Эти помещения отчетливо обозначены, и доступ в них возможен только с помощью ключа, даже если они заперты на ключ снаружи.

Применение сверхнизкого (малого) напряжения для защиты от прямого и косвенного прикосновений

Сверхнизкое (малое) напряжение (СНН) – напряжение, не превышающее 50 В переменного и 120 В постоянного тока.

Малое напряжение в электроустановках до 1 кВ применяется для защиты от поражения электрическим током при прямом или косвенном прикосновениях в сочетании с защитным электрическим разделением цепей или в сочетании с автоматическим отключением питания.

Малые напряжения применяются для питания ручного электрифицированного инструмента и переносных ламп (светильников) в любых помещениях, а также вне помещений. Кроме того, они применяются в помещениях с повышенной опасностью и особо опасных для питания светильников местного стационарного освещения, если они размещены над полом на высоте не менее 2,5 м.

В качестве источников питания цепей СНН применяется безопасный разделительный трансформатор или другой источник СНН, обеспечивающий равноценную степень опасности (батареи гальванических элементов, аккумуляторов, выпрямительные, преобразовательные установки, понижающие трансформаторы).

Безопасный разделительный трансформатор – разделительный трансформатор, предназначенный для питания цепей сверхнизким напряжением (первичная обмотка которого отделена от вторичной обмотки при помощи защитного электрического разделения цепей).

Цепи СНН, как правило, прокладываются отдельно от цепей более высоких напряжений и защитных проводников, либо отделяются от них заземленным металлическим экраном (оболочкой), либо заключаются в оболочку, дополнительно к основной изоляции.

Вилки и розетки штепсельных соединений в цепях СНН отличаются от вилок и розеток других напряжений. Штепсельные розетки должны быть без защитного контакта.

При значениях СНН выше 25 В переменного и 60 В постоянного тока дополнительно к применению разделения цепей должна также быть выполнена защита от прямого прикосновения при помощи ограждений или оболочек или изоляции с испытательным напряжением 500 В переменного тока в течение 1 мин.

При применении СНН в сочетании с электрическим разделением цепей – открытые проводящие части СНН не должны быть преднамеренно присоединяться к заземлителю, защитным проводникам или к открытым проводящим частям других цепей.

При применении СНН в сочетании с автоматическим отключением питания один из выводов источника малого напряжения и его корпус должны быть присоединены к защитному проводнику цепи, питающей источник.

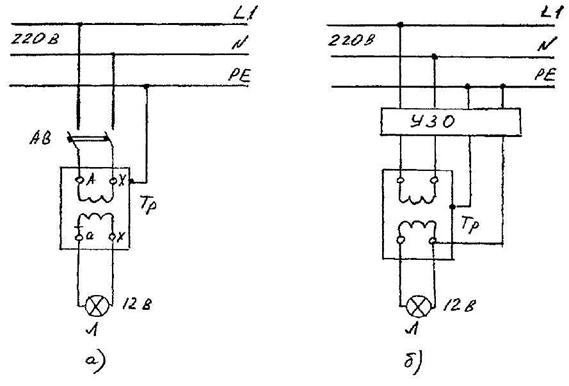

Схемы применения СНН приведены на рис. 4.1   Рис.4.1. Применение СНН в сочетании с электрическим разделением цепей (а) и в сочетании с автоматическим отключением питания. Тр - однофазный разделительный понижающий трансформатор АВ - автоматический выключатель УЗО - устройство защитного отключения.
