Тема 2.8.Операционные усилители(ОУ).

ЛЕКЦИЯ 30. Структурная схема ОУ, назначение каскадов. Принцип построения каскадов.

Усилители на ИС широко применяются в аппаратуре многоканальной связи, радиосвязи, телевидения, радиорелейной связи, в каналообразующей аппаратуре.

Учебный материал данной лекции будет использован в дисциплинах: «Теория передачи сигналов электросвязи», «Цифровые устройства и микропроцессорные системы», «Основы измерительной техники, метрологии и стандартизации», «Многоканальная электросвязь», «Каналообразующая телеграфная аппаратура», «Радиоприемные устройства», «Телеграфия и передача данных».

Операционный усилитель (ОУ) – это унифицированный многокаскадный уси­литель постоянного тока, удовлетворяющий следующим требованиям к электри­ческим параметрам: К→ ∞, R_вх→ ∞, R_вых→ 0, ƒ_в→ ∞, U_ш→0.

Являясь, по существу, идеальным усилительным элементом, ОУ составляет основу всей аналоговой электроники. Следует отметить, что на прак­тике ни одно из перечисленных выше требований к электрическим параметрам ОУ не может быть удовлетворено полностью.

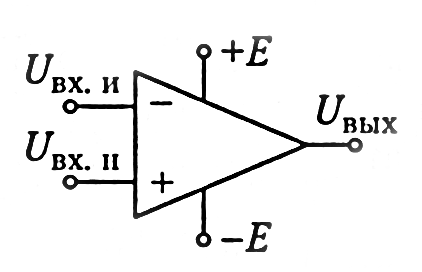

Рисунок 2.55- Условное обозначение ОУ

Условное обозначение ОУ показано на рисунке 2.55.

Вход со знаком плюса является неинвертирующим, то есть при подаче входного сигнала на этот вход полярность сигнала на выходе остается неизменной.

Вход со знаком минуса является инвертирующим, то есть при подаче сигнала на этот вход на выходе его полярность изменяется на противоположную.

По принципу действия ОУ сходен с обычным усилителем. Однако, ОУ специально создан для использования в схемах с глубокой ОС так, чтобы параметры устройства преимущественно определялись параметрами цепи ОС. Такой ОУ по своим свойствам приближается к идеальному.

Применение ООС позволяет: увеличить входное сопротивление R_вх, уменьшить R_вых, уменьшить искажения, увеличить стабильность и точность, с которой задается коэффици­ент усиления.
