Схемы перехода от симметричного входного каскада к несимметричному выходу




Читайте также:
  1. II Выбор схемы станции
  2. Адресация микросхемы 8255А
  3. Аналоговые схемы
  4. Безрисковые схемы работы гостиничных предприятий с туроператорами
  5. В условиях перехода к нэпу. Поворот в национальной политике
  6. Возможные схемы сертификации услуг
  7. Выбор балансировочной схемы самолета
  8. Выбор источника и схемы питания. Групповые и питающие линии.
  9. Выбор расчетной схемы.
  10. Выбор схемы детектора и типа диода
  11. Выбор схемы и параметров входного каскада
  12. Выбор схемы и системы внутреннего водопровода.

Как правило, в ОУ входной каскад — дифференциальный кас­кад с симметричным входом и выходом, а выходной — несиммет­ричный. Для перехода от симметричного входа первого каскада к несимметричному выходу - применяют специальные схемы проме­жуточных каскадов.

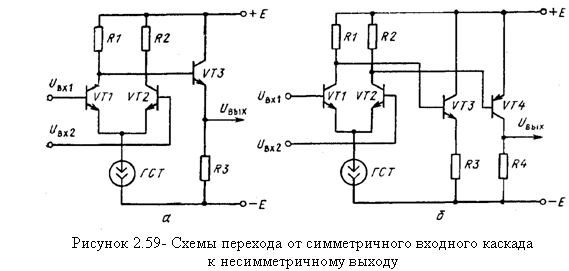

Рассмотрим простейший вариант схемы перехода (рисунок 2.59а).

В этой схеме напряжение на VT3 снимается с выхода одного из плеч первого дифференциального каскада. Эта схема имеет очень крупные недостатки: напряжение, снимаемое с VT1, содержит син­фазную составляющую, выходное напряжение будет зависеть от изменения напряжения питания. Поэтому для перехода применя­ются специальные более сложные схемы. В схеме на рисунке 2.59(б) транзисторы VT3 и VT4 включены так, что Uвых не зависит от син­фазной составляющей напряжения дифференциального каскада и изменения напряжения питания. Транзистор VT3 играет роль бу­ферного каскада, благодаря своему большому входному и малому выходному сопротивлению.

Во многих схемах ОУ схема перехода может быть также дифференциальным каскадом и несимметричный выход получают с одного из плеч второго дифференциального каскада. В этом случае гораздо лучше реализуются все достоинства первого дифференциального каскада.
