Виды насадков и их применение

Насадкой называется отрезок трубы, длина которого в несколько раз больше внутреннего диаметра. Рассмотрим случай, когда к отверстию в стенке резервуара присоединен насадок диаметром d, равным внутреннему диаметру отверстия.

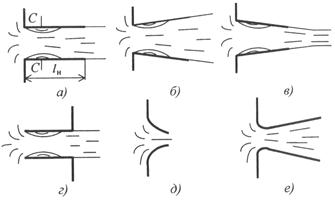

На рис. (10.2) показаны наиболее распространенные виды насадок, применяемые на практике:

а - цилиндрический внешний; б -конический расходящийся; в - конический сходящийся;; г - цилиндрический внутренний; д - коноидальный; е - комбинированный.

Рис 10.2 Виды насадков

Цилиндрические насадки встречаются в виде деталей гидравлических систем машин и сооружений. Конические сходящиеся и коноидальные насадки применяют для увеличения скорости и дальности полета струи воды (пожарные брандспойты, стволы гидромониторов, форсунки, сопла и др.).

Конические расходящиеся насадки применяют для уменьшения скорости и увеличения расхода жидкости и давления на выходе во всасывающих трубах турбин и др. В эжекторах и инжекторах также имеются конические насадки, как основной рабочий орган.

Рассмотрим действие внешнего цилиндрического насадка (рис.10.3).

Струя жидкости при входе в насадок сжимается, а потом расширяется и заполняет все сечение. Вследствие разряжения в сжатом сечении насадка жидкость может подсасываться из резервуара, скорость протекания жидкости во входном отверстии возрастает. Из насадка струя вытекает полным сечением, поэтому коэффициент сжатия, отнесенный к выходному сечению, , а коэффициент расхода. Из насадка струя вытекает полным сечением, поэтому коэффициент сжатия, отнесенный к выходному сечению, , а коэффициент расхода насадка будет возрастать, в сравнении с истечением жидкости через отверстие в тонкой стенке. Однако при использовании насадка, появляются дополнительные потери из-за трения жидкости о внутренние стенки насадка и расширения струи в нем. Коэффициент цилиндрического насадка зависит от числа и относительной длины , в среднем, его значение может быть принято .

Рис.10.3 Внешний цилиндрический насадок

Таким образом, уравнения для определения скорости и расхода жидкости через насадок имеют тот же вид, что и для отверстия, но другие значения коэффициентов

Сравнивая коэффициенты расхода и скорости для насадка и отверстия в тонкой стенке, устанавливаем, что насадок увеличивает расход и уменьшает скорость истечения.

Во внутренних цилиндрических насадках сжатие струи на входе больше, чем у внешних, и поэтому значения коэффициентов расхода и скорости меньше. Опытами найдены коэффициенты для воды .

В наружных конических сходящихся насадках сжатие и расширение струи на входе меньше, чем в наружных цилиндрических, но появляется внешнее сжатие на выходе из насадки. Поэтому коэффициенты , и зависят от угла конусности. С увеличением угла конусности до 13° коэффициент расхода насадка растет, а с дальнейшим увеличением угла уменьшается.

Конические сходящиеся насадки применяют в тех случаях, когда нужно получить большую выходную скорость струи, дальность полета и силу удара струи (гидромониторы, пожарные стволы и т. п.).

В конических расходящихся насадках внутреннее расширение струи после сжатия больше, чем в конических сходящихся и цилиндрических, поэтому потери напора здесь возрастают и коэффициент скорости уменьшается. Внешнего сжатия при выходе нет.

Коноидальные насадки имеют очертания формы струи, вытекающей через отверстие в тонкой стенке. Для этих насадок значение коэффициентов составляет: .

Их применяют в пожарных брандспойтах, хотя, изготовление их очень сложное.
