Установка ЭРЭ на плате

Критерий числа слоев.

По количеству слоев, из которых состоит плата,различают односторонние- ОПП, двусторонние -ДПП, многослойные- МПП.

Односторонней называют ПП с проводящим рисунком на одной стороне основания. Двусторонней, называют ПП, рисунок которой выполнен на обеих сторонах основания. Многослойной называют ПП, состоящую из чередующихся изоляционных слоев с нанесенными на них проводящими рисунками, причем между рисунками выполнены необходимые межслойные соединения.

Для многослойных плат увеличивается трудоемкость изготовления, падает надежность. Чаще используются ДПП с применением отрезков изолированного провода.

Выбор материала основания печатной платы.

В зависимости от толщины основания ПП делятся на гибкие и жесткие.

0,1 0,8

0,2 гибкие 1,5

0,4 1,0 жесткие

3,0

2,0

В качестве материала используются стеклопластики и листовой металл (сплав алюминия и низкоуглеродистой стали).

Рисунок 23– Материал печатной платы

Установка ЭРЭ на плате производится путем пропускания выводов в отверстия платы с последующей пайкой. А для элементов с планарными выводами пайка осуществляется сверху контактных площадок. Способы установки резисторов, конденсаторов, диодов и транзисторов приведены на рис.24.

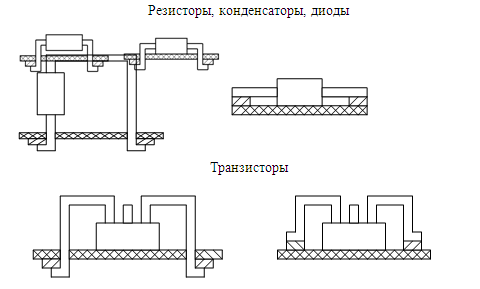

Рисунок 24–Способы установки ЭРЭ на печатной плате.

Порядок расположения ЭРЭ на плате- линейно и пряморядно, перпендикулярно или параллельно, причем выводы штырьковых элементов должны располагаться либо в узлах координатной сетки, либо на линии.

Расстояния между элементами на плате показано на рис.25.

Рисунок 25 – Расстояние между ЭРЭ на плате.
